Einstellungen

EINSTELLUNG DER
ANTRIEBSKUPPLUNGSSTANGE DES
SCHNECKENANTRIEBS
Die Antriebskupplungsstange des Schneckenantriebs
muß so eingestellt sein, daß die Stange kein Spiel
besitzt, wenn sie leicht seitlich bewegt wird. Um die
Spannung der Stange einzustellen:
1. Die Sechskant-Stellmuttern lösen (siehe Abbildung 22).
2. Stange halten und die obere Stellmutter anziehen bis das
Spiel in der Stange beseitigt ist. Sicherstellen, daß sich der
Hebel der Leerlaufstange während der Einstellung der
Kupplungsstange nicht bewegt.
3. Die untere Sechskantschraube sicher befestigen.
WARNUNG
Nicht zu fest anziehen, da sonst der Hebel der
Leerlaufstange angehoben wird, wodurch der
Schneckenantrieb eingerückt wird, ohne die
Schneckensteuerung nieder zu drücken.
4. Einheit starten und die Schnecke prüfen. Die
Schneckeneinheit darf nicht eingerückt sein, es sei denn,
daß die Schneckensteuerung gedrückt wird.
5. Die Schneckensteuerung bei laufendem Motor drücken.
Die Schnecke muß einrücken und normal laufen.
6. Schneckensteuerung freigeben. Die Schnecke muß
innerhalb von 5 Sekunden stoppen.
7. Wenn die Schnecke nicht richtig funktioniert, den Motor
anhalten und die Einstellungen der Kupplungsstange
überprüfen.
8. Wenn die Kupplungsstange korrekt eingestellt ist, muß die
Spannung des Antriebsriemens möglicherweise überprüft
werden. Lesen Sie bitte den Abschnitt „Einstellung des
Schneckenantriebsriemens" auf der nächsten Seite.

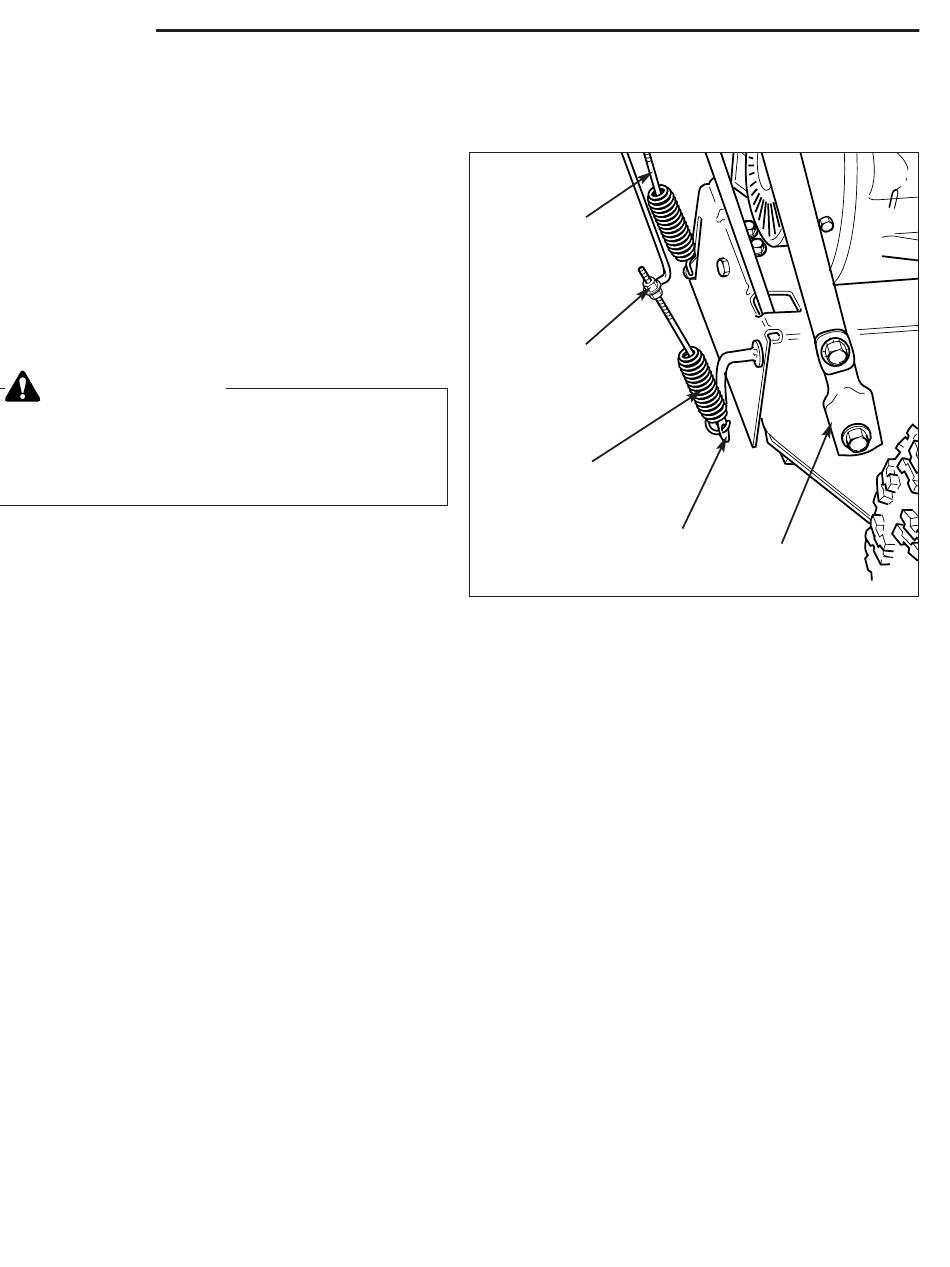

Kupplungsstange
Einstell-
Sechskantschrauben
Feder der Kupplungsstange
des Schneckenantriebs
Mitläuferstange
Abbildung 22. Einstellung der
Schneckenantriebsstange
24
Rechter
Handgriff
