ABLENKBLECH

Die Auswurfentfernung des Schnees wird hauptsächlich durch
die Position des Auswurfblechs (Abbildung 9) bestimmt. (Auch
die Motordrehzahl beeinflußt den Abstand der Entfernung).
Je mehr das Ablenkblech nach UP (OBEN) gerichtet wird,
desto weiter wird der Schnee ausgeworfen. Den Knopf des
Ablenkblechs lösen, das Ablenkblech nach UP (OBEN) oder
DOWN (UNTEN) kippen und den Knopf wieder anziehen, wenn
der gewünschte Winkel für das Ablenkblech gewählt wurde.
SCHÜRFLEISTE UND GLEITSCHUHE
Bei glatten Oberflächen, z.B. Beton oder Asphalt, sollte die
Schürfleiste über den Boden streifen. Auf rauhen Oberflächen,
z.B. Geröll, sollte die Schürfleiste hoch genug eingestellt
werden, damit kein Geröll oder Schmutz aufgenommen wird.
Die Höhe der Schürfleiste wird durch Erhöhen oder Absenken
der Gleitschuhe (siehe Abbildung 10) eingestellt.
1. Um die Schürfleiste anzuheben, legen Sie sie auf einen
Holzblock in der Dicke der gewünschten Höhe.
2. Sicherstellen, daß die Schürfleiste parallel zur
Bodenoberfläche liegt.
3. Muttern der Gleitschuhe lösen und Gleitschuhe auf die
Oberfläche absenken.
4. Muttern festziehen und sicherstellen, daß die Gleitschuhe
gleichmäßig eingestellt und parallel zur Oberfläche liegen.
5. Um die Schürfleiste abzusenken, die Gleitschuhe heben.
6. Wenn die Schürfleiste abgenutzt ist, kann sie durch
Entfernen der Befestigungsvorrichtung an der Schneefräse
ausgetauscht werden.
Knopf des Auswurfschacht-
Ablenkblechs

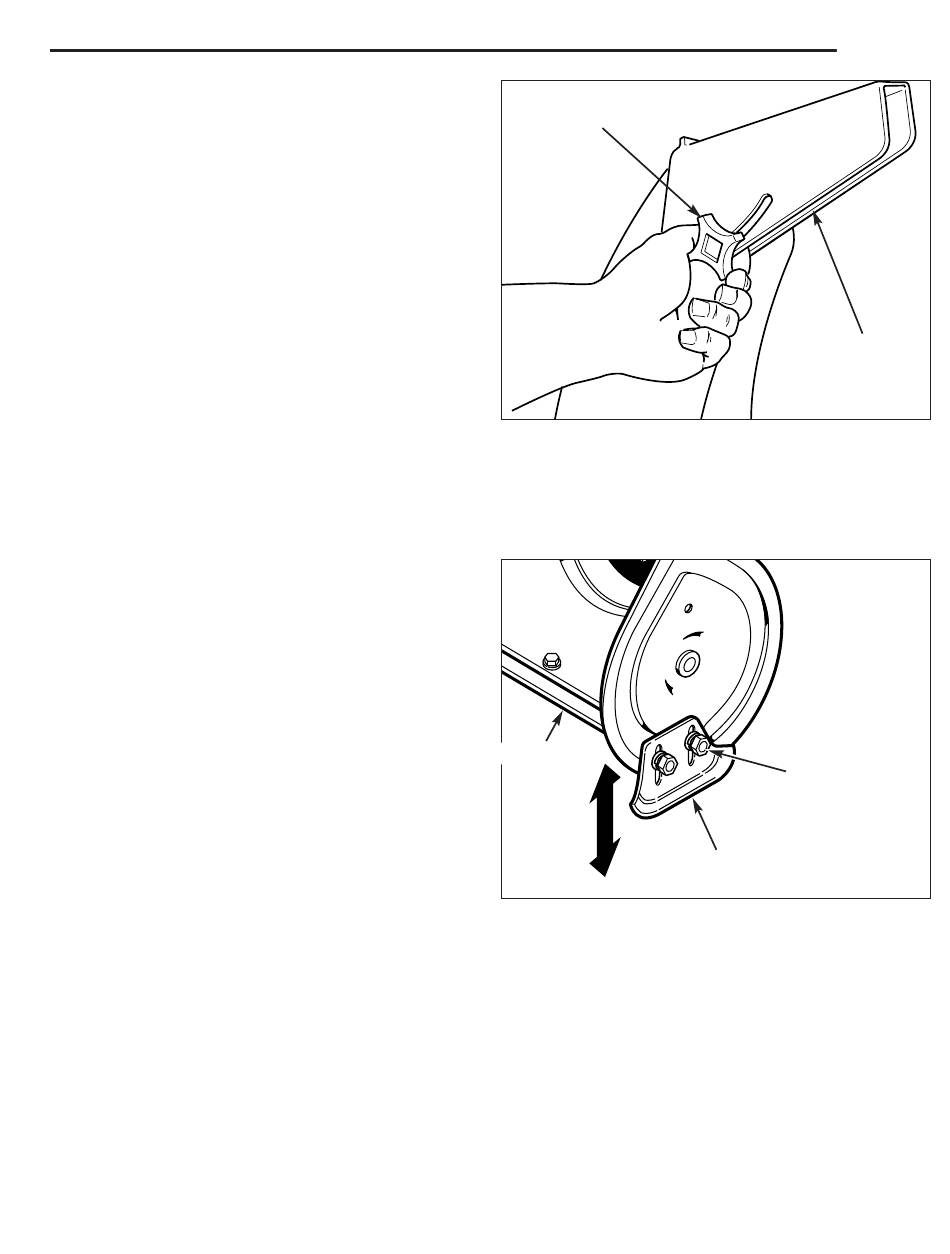

Abbildung 9. Einstellung des
Auswurfschacht-Ablenkblechs
Schürfleiste
Abbildung 10. Einstellung der Gleitschuhe
15
Betrieb
Ablenkblech
Gleitschuhmutter
Gleitschuh
