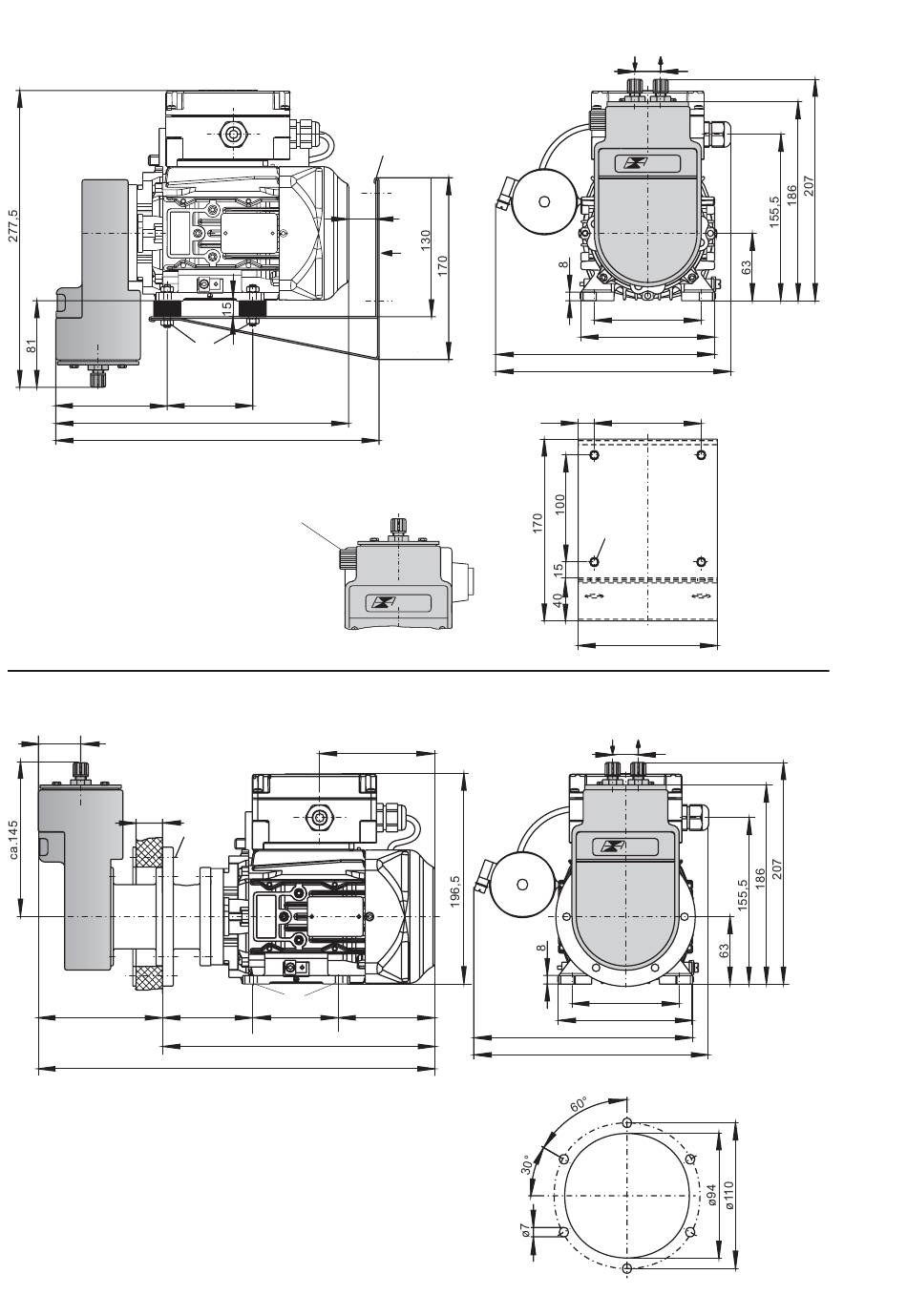

Abmessungen für P 2.2 ATEX, P 2.2 AMEX, P 2.82 AMEX
Ansicht mit gedrehtem Pumpenkopf
104
Abmessungen für P 2.4 ATEX, P 2.4 AMEX, P 2.84 AMEX
39,5
Wand
max.30
116
Einbauhinweise:
1) Die Pumpe sollte waagerecht eingebaut werden
2) Der Pumpenkopf ist bei Einbau nach Bedarf zu
drehen. Bei Förderung von Gasen mit
Kondensatanteil ist er jedoch mit den Ventilen nach
unten einzubauen
DD 42 0009
12/2006
Seite 4/4
25,5
M6
80
273,5
302
Regelbares
Bypassventil
optional
A000115X
M6
Ø7
85
80
254,5
370,5
Befestigungskonsole
A
BÜHLER
107,5
89,5
24
24
M20x1,5
M20x1,5
BÜHLER
100
125
205
220
Ansicht "A"
15
100
4xØ6,5
A000111X
130
24
24
M20x1,5
M20x1,5
BÜHLER
100
125
205
220
Schrankausschnitt
Technische Änderungen vorbehalten
