Bedienungs- und Installationsanleitung
Messgaspumpen P2.2-, P2.4-Atex
P2.2-, P2.82-, P2.4-, P2.84-AMEX
6
Aufbauen und Anschließen
6.1

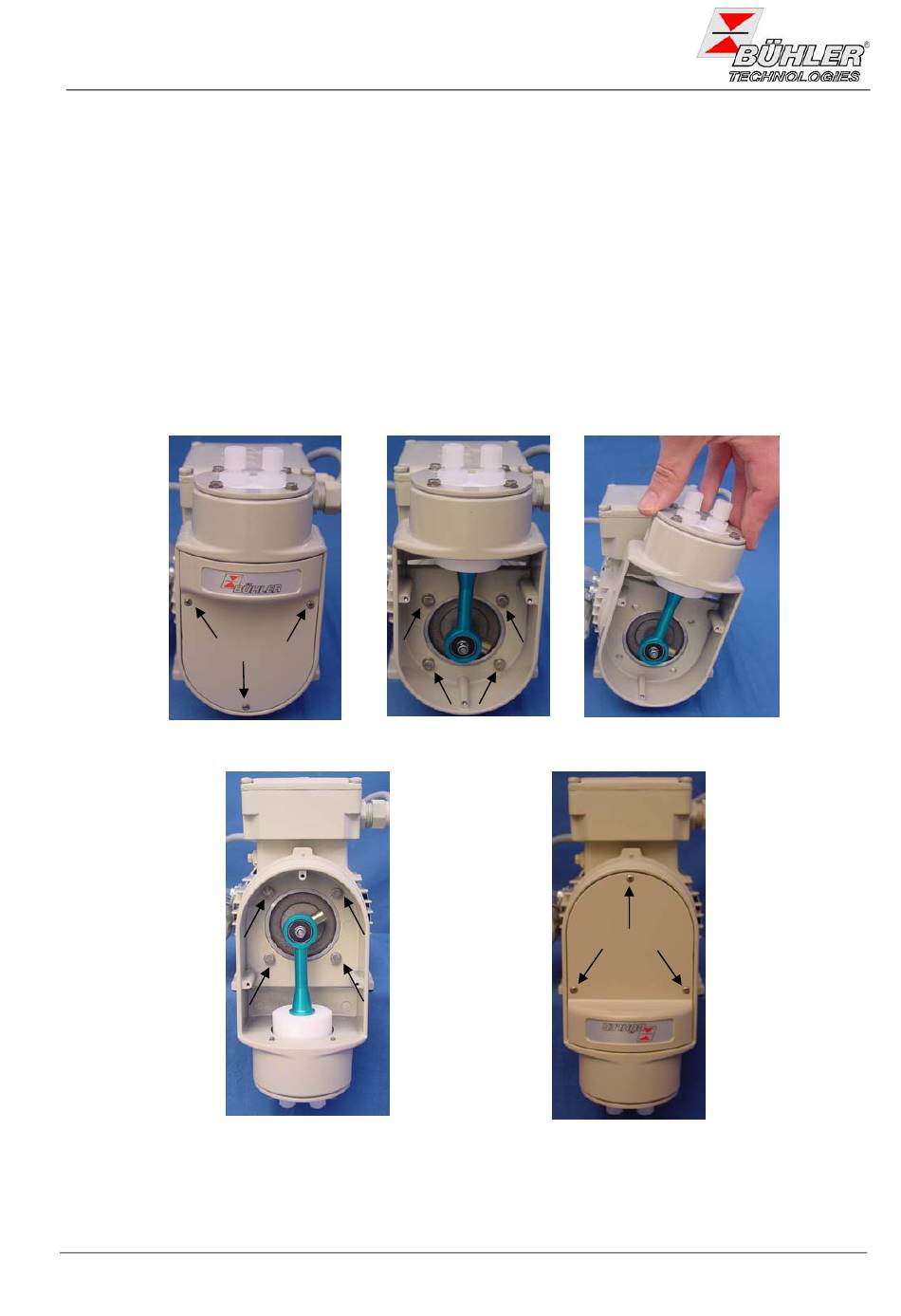

Umbau hängender Pumpenkopf
Bei noch feuchten Messgasen kann es zur Bildung von Kondensat in Leitungen und im Pumpenkopf
kommen. In solchen Fällen muss der Pumpenkopf hängend montiert werden (Verschraubungen zeigen
nach unten).
Wenn die Pumpe nicht bereits so bestellt wurde, kann der Umbau leicht vor Ort erfolgen. Dazu schrauben
Sie die drei Kreuzschlitzschrauben des Gehäusedeckels (Bild 3/4) heraus und nehmen den Deckel ab
(siehe auch Ersatzteilzeichnung am Ende der Bedienungsanleitung). Jetzt werden der Kurbeltrieb und der
Motorflansch sichtbar. Das Pumpengehäuse ist mit vier Sechskantschrauben (SW10) am Motorflansch
befestigt. Schrauben Sie diese vollständig heraus (Bild 5). Halten Sie das Gehäuse beim herausschrauben
der letzten Schraube fest. Jetzt drehen Sie das Gehäuse auf der Flanschzentrierung vorsichtig um 180°,
schrauben es wieder fest (Bild 6/7) und montieren dann den Deckel wieder (Anzugsmoment der
Sechskantschrauben 4 N⋅m).
Bild 3
Bild 4
Bild 6
BD420002, 01/2007
Bild 7
Art. Nr. 90 31 082
Bild 5
