Anschluss

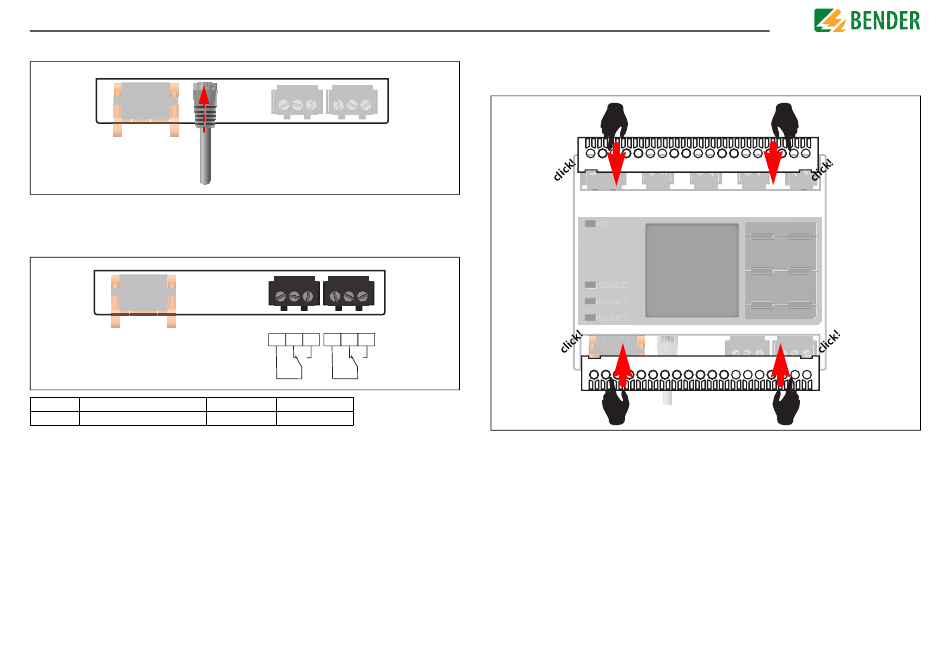

6.5 Anschluss der Ethernet-Schnittstelle ETH
Anschluss mit Standard-Patch-Kabel (RJ45/kein Crossover-Kabel) zu anderen ISOME-
TER®n oder Vernetzung mehrerer ISOMETER® in STERN-Topologie mittels Switch.
6.6 Anschluss der Relais-Schnittstellen 1 und 2
Relais 1
11 gemeinsamer Kontakt
Relais 2
21 gemeinsamer Kontakt
20
RJ45
11
12
14
21
22
24
12 Öffner
14 Schließer
22 Öffner
24 Schließer
Anschluss
6.7 Klemmenabdeckungen
Befestigen Sie die Klemmenabdeckungen an den vorgesehenen Gehäuseaussparungen
bis sie einrasten.
isoRW685W-D-B_D00419_02_M_XXDE/12.2021
