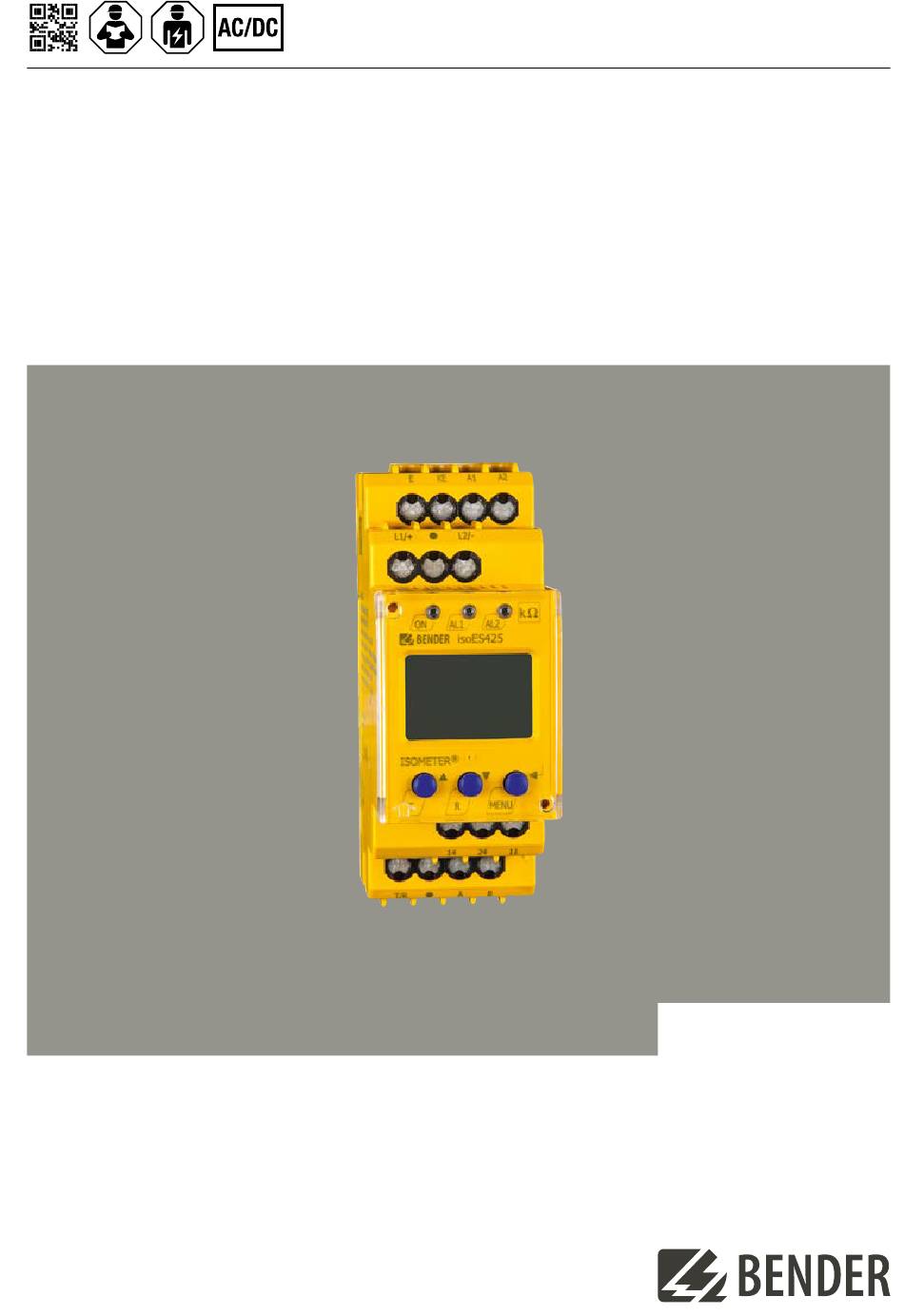

ISOMETER® isoES425
Isolationsüberwachungsgerät für ungeerdete AC-, AC/DC- und DC-Netze
für Energiespeicher bis AC/DC 400 V
Insulation monitoring device for unearthed AC-, AC/DC and DC systems
for energy storage devices up to AC/DC 400 V
isoES425_D00214_01_Q_DEEN/ 11.2023

Werbung

loading

Verwandte Anleitungen für Bender ISOMETER isoES425

Inhaltszusammenfassung für Bender ISOMETER isoES425

  • Seite 1 Kurzanleitung DE Quick-start guide EN ISOMETER® isoES425 Isolationsüberwachungsgerät für ungeerdete AC-, AC/DC- und DC-Netze für Energiespeicher bis AC/DC 400 V Insulation monitoring device for unearthed AC-, AC/DC and DC systems for energy storage devices up to AC/DC 400 V isoES425_D00214_01_Q_DEEN/ 11.2023...
  • Seite 2 ISOMETER® isoES425 ISOMETER® isoES425 ISOMETER® isoES425 Isolationsüberwachungsgerät Isolationsüberwachungsgerät Diese Kurzanleitung ersetzt nicht das Handbuch! This quick-start guide does not replace the manual! Kurzanleitung für folgende Geräte Quick-start guide for the following devices Typ/Type Nennspannung / Nominal voltage U Art.-Nr. / Art. No. Handbuch Nr.
  • Seite 3 ISOMETER® isoES425 Abmessungen Dimensions 45 70,5 31,1 47,5 74,5 Maßangabe in mm Dimensions in mm Montage Mounting Click & Click! Montage auf Hutschiene | DIN rail mounting Schraubbefestigung | Screw mounting isoES425_D00214_01_Q_DEEN/ 11.2023...
  • Seite 4 ISOMETER® isoES425 Anschlussbild Wiring diagram L1/+ L2/- L1/+ L2/- E KE Test / Reset MENU COM465IP RS-485 Klemme / Anschlüsse Connections Terminal Anschluss an die Versorgungsspannung U über Connection to the supply voltage U via a fuse: Schmelzsicherung: A1, A2 If supplied from an IT system, both lines have to be protected Bei Versorgung aus IT-System beide Leitungen absichern.
  • Seite 5 ISOMETER® isoES425 Bedienfeld Control panel Funktion Gerätefront/Device front Element Function grün - On green - On gelb - Vorwarnung yellow - Pre-warning gelb - Alarm yellow - Alarm Aufwärts-Taste Up button Test-Taste (> 1,5 s drücken) Test button (press > 1.5 s) Bei gedrückter Test-Taste werden die By pressing and holding the test button, Display-Elemente angezeigt.
  • Seite 6 ISOMETER® isoES425 Menü-Übersicht Menu overview Messwertanzeige Menüauswahl Parametereingabe Measurement display Menu selection Parameter selection > < 1.5 s > > 1.5 s 1.5 s . . . < t > 5 Min. < > 1.5 s R [k ] C [µF] U L1 L2 [V] U L1 [V] <...
  • Seite 7 ISOMETER® isoES425 Technische Daten Technical data ()* = Werkseinstellung ()* = Factory settings Isolationskoordination nach IEC 60664-1/IEC 60664-3 Insulation coordination acc. to IEC 60664-1/IEC 60664-3 Bemessungsspannung ..............400 V Rated voltage ................. 400 V Überspannungskategorie ..............III Overvoltage category ................III Versorgungsspannung Supply voltage Versorgungsspannung U ......
  • Seite 8 Alle Rechte vorbehalten. 35305 Grünberg Nachdruck und Vervielfältigung nur mit Germany Genehmigung des Herausgebers. © Bender GmbH & Co. KG, Germany Subject to change! The specified Tel.: +49 6401 807-0 All rights reserved. standards take into account the edition info@bender.de...
