Sonderfunktionen für gekoppelte IT-Systeme

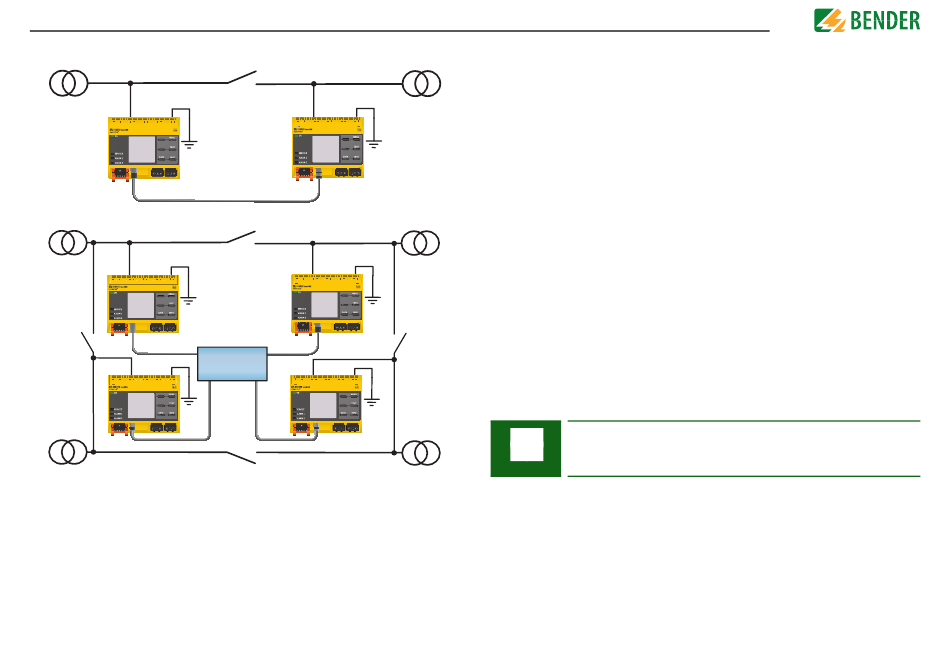

11.3.1 Systembilder
System 1
1.
SWITCH
3.
49
System 2
2.
4.
Sonderfunktionen für gekoppelte IT-Systeme
11.3.2 Konfiguration und Funktion
Für die Funktion ISOnet wird im Menü Alarmeinstellungen ->ISOnet ->BCOM
eingestellt. Bei allen im System befindlichen ISOMETER®n muss die ISOnet-Funktion akti-
viert und im Menü Alarmeinstellungen ->Anzahl Teilnehmer die Anzahl der
Teilnehmer festgelegt werden.
Damit die Geräte im ISOnet-Verbund miteinander kommunizieren können, muss neben
der ISOnet-Funktion auch das Ethernet und BCOM parametriert werden.
Nach dem Start der Anlage initialisieren sich die Geräte. Die Initialisierungsphase endet,
wenn die eingestellte Teilnehmerzahl erreicht wird. Dann beginnt das erste Gerät mit der
kleinsten Adresse mit einem Messzyklus. Hat ein ISOMETER® einen Messzyklus beendet,
wird die Berechtigung zur Isolationsmessung an das ISOMETER® mit der nächsten höhe-
ren Adresse weitergegeben. Während ein ISOMETER® misst, sind alle anderen ISOMETER®
über interne Netztrennschalter vom Netz getrennt. Durch die Begrenzung auf ein Sub-
system ist es möglich in einem System mehrere ISOnet-Verbünde laufen zu lassen.
Bei Ausfall eines einzelnen Gerätes führen die verbleibenden ISOMETER® den ISOnet-
Betrieb weiter. Für den Ausfall eines Gerätes sind zwei Szenarien möglich:
• Ein Gerät fällt während eines Messvorgangs aus.
Nach einem Timeout übernimmt ein anderes Gerät die Messfunktion.
Alle Geräte überwachen sich somit gegenseitig.
• Ein Gerät fällt im Inaktiv-Modus aus.
Bei der Weitergabe der Messberechtigung wird das Gerät ausgelassen und das
nachfolgende Gerät übernimmt die Messung.
Meldet sich ein ausgefallenes Gerät zurück, so wird es wieder in den Verbund aufgenom-
men und kann im folgenden Durchlauf eine Messung vornehmen.
Parallelbetrieb ISOnet und ISOloop
ISOnet und ISOloop dürfen nicht gemeinsam aktiviert werden, da sonst
eine Messung nicht gewährleistet ist.
11.3.3 ISOnet Vorrang
Diese Funktion ermöglicht es, dem Gerät im ISOnet-Modus einen permanenten Vorrang
im System zu geben oder diesen von einem anderen Gerät zu übernehmen. Während die
Funktion auf aktiv gesetzt ist, sind alle anderen Geräte im ISOnet-Modus inaktiv. Das letz-
te anfragende Gerät hat immer Vorrang. Nach 12 Stunden kehrt das Gerät automatisch in
den Normalbetrieb zurück.
Mit der ISOnet-Vorrangfunktion kann der Vorang im Menü Steuerung -> ISOnet
Vorrang angefordert oder abgegeben werden.
