Anhang A
A.1 Ex px-Sicherheitseinrichtung
A.1.1 Überblick

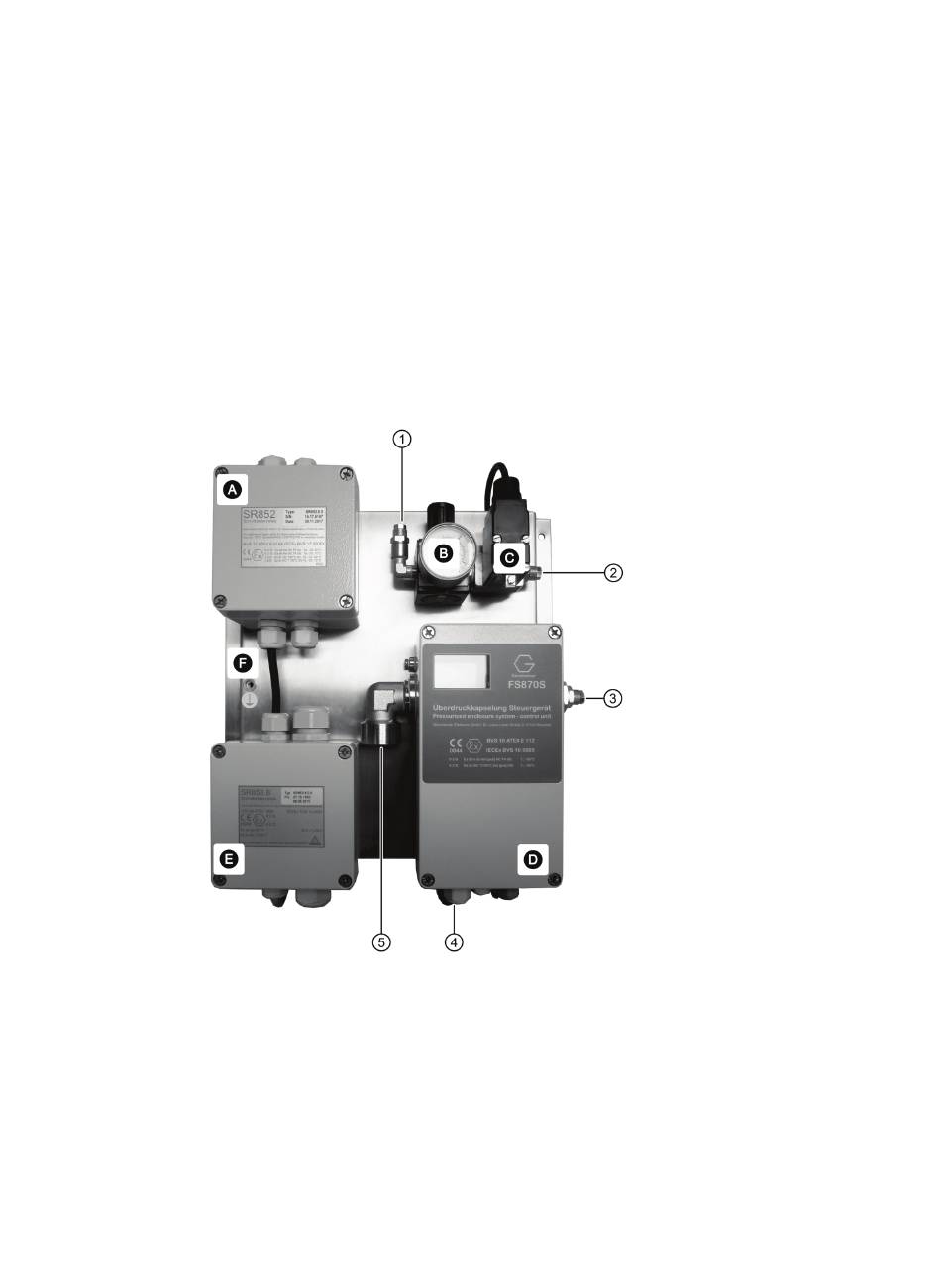

Beispiel einer Ex p-Sicherheitseinrichtung

A
B
C
①
②
③
④
⑤
Bild A-1
Geräte in explosionsgeschützter Ausführung
Kompaktbetriebsanleitung, 11/2019, A5E35134047-04
Ex-Schnittstellenrelais SR852
Druckreglerventil für Spülgas mit Manometer
Proportionalventil
Spülgasanschluss 2,5 ... 5 bar (rel.)
Anschluss zum Ex p-Gehäuse (SIPROCESS GA700); Leitungsquerschnitt 8mm,
max. Länge 10m
Anschluss vom Ex p-Gehäuse (SIPROCESS GA700); Leitungsquerschnitt 8mm,
max. Länge 10m
Anschluss Netzleitung; Absicherung 16 A
Abluftaustritt ggf. Anschluss einer 1''-Leitung, max. Länge 20 m
Ex p-Sicherheitseinrichtung, Gönnheimer Elektronik GmbH
D Ex p-Steuergerät F870S
E Ex-Leistungsrelais SR853
F Erdungsanschluss
A
