Übersicht

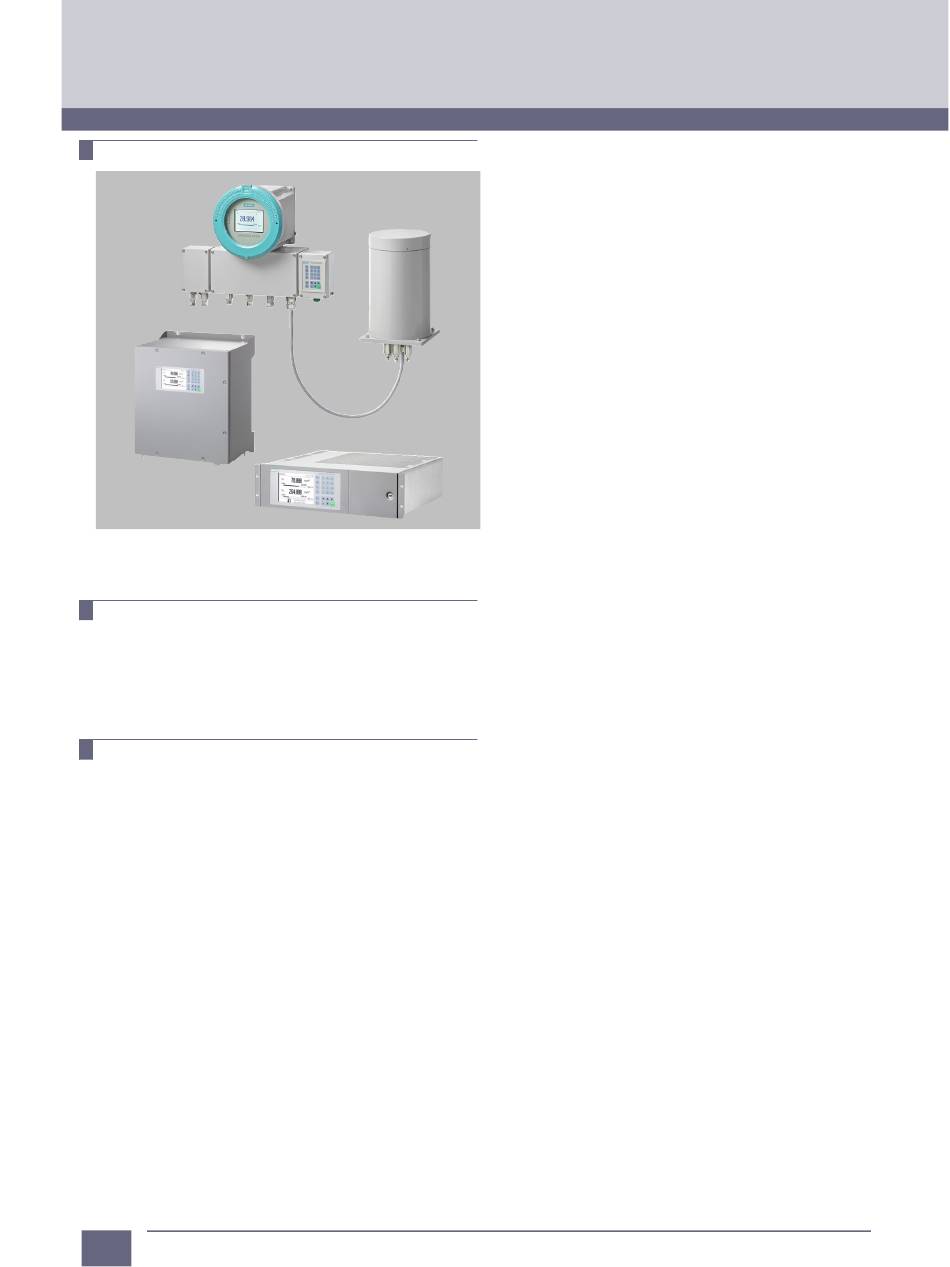

SIPROCESS GA700
Extraktive kontinuierliche Prozess-Gasanalytik
Grundgerät
SIPROCESS GA700
Grundgerät
Übersicht

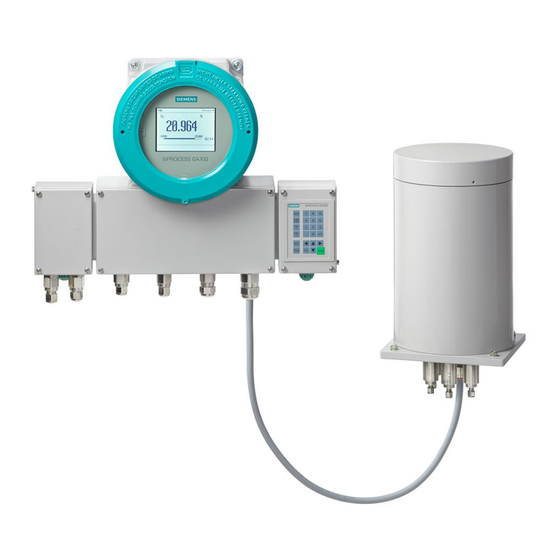

Das Komplettgerät SIPROCESS GA700 ist modular aufgebaut und
besteht aus einem Grundgerät und mindestens einem, maximal
zwei Modulen. Optional kann es mit bis zu zwei Schnittstellenmo­
dulen bestückt werden.
Nutzen
Das Grundgerät dient zur
Übertragung und Auswertung der Messergebnisse
Anzeige und Übertragung der Geräteparameter
Bedienung (Parametrierung, Konfiguration)
Das Grundgerät enthält neben den Modulen die Schnittstellen zur
Peripherie.
Anwendungsbereich
Abhängig von den installierten Modulen zum Einsatz vorwiegend in
den Branchen:
Chemie
Petrochemie
Stahl
Zement
Energieerzeugung
Umweltschutz
1/6
Siemens AP 01 · 2022
© Siemens AG 2022

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens SIPROCESS GA700

  • Seite 1 Bedienung (Parametrierung, Konfiguration) Das Grundgerät enthält neben den Modulen die Schnittstellen zur Peripherie. Anwendungsbereich Abhängig von den installierten Modulen zum Einsatz vorwiegend in den Branchen: • Chemie • Petrochemie • Stahl • Zement • Energieerzeugung • Umweltschutz Siemens AP 01 · 2022...
  • Seite 2 Maximale Kabellänge des Verbindungskabels zwischen Feldmodul und Feldbediengerät: 7 m Anzeige und Bedienfeld • LCD-Feld für gleichzeitige Anzeige von: Messwert Statuszeile Messbereiche • Menügesteuerte Bedienung für Parametrierung, Testfunktionen, Justierung • Bedienhilfe in Klartext • Bediensoftware in 6 Sprachen (deutsch, englisch, französisch, italienisch, spanisch, portugiesisch) Siemens AP 01 · 2022...
  • Seite 3: Funktion

    Bedienung in Anlehnung an die NAMUR-Empfehlung • Drei Bedienungsebenen mit eigenem Berechtigungscode zum Ver­ hindern von unbeabsichtigten und unbefugten Bedieneingriffen • Einfache Bedienung mit Hilfe einer numerischen Folientastatur einschließlich Bedienerführung • Kundenspezifisch angepasste Geräteausführungen wie z. B.: Kundenabnahme TAG-Schilder Siemens AP 01 · 2022...
  • Seite 4: Auswahl- Und Bestelldaten

    Aufstellung in Ex-Zone 1, 2, 22 (IECEx, ATEX II 2G, 2G, 3D) brennbare oder nicht brennbare Gase Ex pyb IIC Gb Ex ec IIC Gc Ex pyb II­ IC/IIC Dc/Gb Ex tc IIIC Dc Aufstellung in Ex-Zone 1 und 2 (IECEx, ATEX II 2G) brennbare oder nicht brennbare Gase Ex db IIC Gb (nur Feldgerät) Optionen Kurzangabe Artikelnummer mit "-Z" ergänzen und Kurzanga­ be hinzufügen Siemens AP 01 · 2022...
  • Seite 5: Technische Daten

    (Gesamtbelastung aller 12 Relaisaus­ gänge bei Dauerbetrieb max. 244 W), gänge bei Dauerbetrieb max. 244 W), potenzialfrei, nicht funkend potenzialfrei, nicht funkend 8 Digitaleingänge, ausgelegt auf 24 V, 8 Digitaleingänge, ausgelegt auf 24 V, potenzialfrei, frei parametrierbar potenzialfrei, frei parametrierbar 1/10 Siemens AP 01 · 2022...
  • Seite 6 < 90 % RH (RH: relative Feuchtigkeit), < 90 % RH (RH: relative Feuchtigkeit), < 90 % RH (RH: relative Feuchtigkeit), bei Lagerung, Transport und Betrieb bei Lagerung, Transport und Betrieb bei Lagerung, Transport und Betrieb (keine Taupunktunterschreitung) (keine Taupunktunterschreitung) (keine Taupunktunterschreitung) 1/11 Siemens AP 01 · 2022...
  • Seite 7: Maßzeichnungen

    Extraktive kontinuierliche Prozess-Gasanalytik SIPROCESS GA700 Grundgerät Maßzeichnungen 56,5 170,8 170,8 10,3 10,3 13,5 13,5 421,5 421,5 482,3 482,3 441,3 441,3 Einbauplatz 1 Einbauplatz 2 80,5 80,5 104,5 104,5 128,5 128,5 SIPROCESS GA700, Einschub, Maße in mm 1/12 Siemens AP 01 · 2022...
  • Seite 8 © Siemens AG 2022 Extraktive kontinuierliche Prozess-Gasanalytik SIPROCESS GA700 Grundgerät Maßzeichnungen (Fortsetzung) 291,5 272,5 237,5 Einbauplatz 1 Einbauplatz 2 202,5 167,5 132,5 120,5 97,5 72,5 42,5 564,6 575.7 SIPROCESS GA700, Wandgehäuse, Maße in mm 1/13 Siemens AP 01 · 2022...
  • Seite 9 © Siemens AG 2022 Extraktive kontinuierliche Prozess-Gasanalytik SIPROCESS GA700 Grundgerät Maßzeichnungen (Fortsetzung) SIPROCESS GA700, Wandgehäuse, Bohrmuster, Maße in mm Ø 240 SIPROCESS GA700, Feldmodul, Maße in mm 1/14 Siemens AP 01 · 2022...
  • Seite 10 © Siemens AG 2022 Extraktive kontinuierliche Prozess-Gasanalytik SIPROCESS GA700 Grundgerät Maßzeichnungen (Fortsetzung) SIPROCESS GA700, Feldbediengerät, Maße in mm 1/15 Siemens AP 01 · 2022...
  • Seite 11 [O7 und U7]: 10 Hz (O7) - 12,5 Hz (U7)] • Eingeschränkter Temperaturbereich: [U7 und O7] oder [U7 und C7]: 5 bis 45 °C • Eingeschränkter kleinster Messbereich: [U7 und O7] • NAMUR NE21 gilt nicht in Kombination: [C7 und U7] oder [C7 und O7] 1/16 Siemens AP 01 · 2022...
  • Seite 12: Übersicht

    • Spurenmessungen bei Reinstgasprozessen • Umweltschutz • MAK-Wert-Überwachung an Arbeitsplätzen • Qualitätsüberwachung • Einleiten brennbarer Gase möglich Besondere Ausführungen Beströmte Vergleichsseite Der Durchfluss der beströmten Vergleichsseite sollte entsprechend dem Durchfluss des Messgases eingestellt werden. 1/17 Siemens AP 01 · 2022...
  • Seite 13 Extraktive kontinuierliche Prozess-Gasanalytik SIPROCESS GA700 ULTRAMAT 7 Modul Aufbau (Fortsetzung) Aufbau (Fortsetzung) Messgaseingang Messgaseingang Messgasausgang Messgasausgang Vergleichsgasausgang Vergleichsgasausgang Vergleichsgaseingang Vergleichsgaseingang Atmosphärischer Druckaufnehmer Atmosphärischer Druckaufnehmer ULTRAMAT 7, Gaslauf, ohne beströmte Vergleichsseite ULTRAMAT 7, Gaslauf, mit beströmter Vergleichsseite 1/18 Siemens AP 01 · 2022...
  • Seite 14 Messwerts zu gewährleisten, unterstützt das ULTRAMAT 7 Modul Empfängerkammern (Mess-/Vergleichsgasseite) die prädiktive Selbstdiagnose des Analysators. Diese Funktion er­ Mikroströmungsfühler möglicht die frühzeitige Planung von Wartungsmaßnahmen. 5 5 5 11 Entkoppler 5 5 5 12 Schieber, verstellbar ULTRAMAT 7, Arbeitsweise des Infrarotkanals 1/19 Siemens AP 01 · 2022...
  • Seite 15 Größter Messbereich 0 ... 5 vpm 0 ... 100 vpm 0 ... 10 vpm 0 ... 200 vpm 0 ... 20 vpm 0 ... 400 vpm 0 ... 50 vpm 0 ... 1 000 vpm 0 ... 100 vpm 0 ... 1 000 vpm 0 ... 300 vpm 0 ... 3 000 vpm 0 ... 500 vpm 0 ... 5 000 vpm 1/20 Siemens AP 01 · 2022...
  • Seite 16 Messbereichsangabe im Klartext, falls von Stan­ dardeinstellung abweichend Sondereinstellung (nur in Verbindung mit einer Applikations-Nr. z. B. erweiterter Messbereich) Erweiterte Sondereinstellung (nur in Verbindung mit einer Applikations.-Nr. z. B. Bestimmung der Quereinflüsse) D00 ... D99 Grundgerät-Modul-Zuordnungsnummer Hinweis Siehe Bestellbeispiel unter "Weitere Info". 1/21 Siemens AP 01 · 2022...
  • Seite 17 Messverhalten Ausgangssignalschwankung ≤ ± 1 % des kleinsten Messbereichs lt. Mo­ dulschild Nullpunktdrift < ± 1 %/Woche des kleinsten Messbereichs lt. Modulschild Messwertdrift ≤ 1 % des aktuellen Messbereichs pro Woche Wiederholpräzision ≤ ± 1 % des aktuellen Messbereichsendwerts Linearitätsabweichung < ± 0,5 % des aktuellen Messbereichsend­ werts 1/22 Siemens AP 01 · 2022...
  • Seite 18 Atmosphärischer Druckaufnehmer Die Messgasanschlüsse und die Vergleichsgasanschlüsse bestehen aus Edelstahl W.-Nr. 1.4404. Die Gasanschlüsse sind als Anschlussstutzen mit einem Rohrdurchmesser von 6 mm ausgeführt. Wandgerät Spülgasstutzen Einbauplatz Modul 1: ULTRAMAT 7 Einbauplatz Modul 2 Wandgerät, Unterseite 1/23 Siemens AP 01 · 2022...
  • Seite 19 © Siemens AG 2022 Extraktive kontinuierliche Prozess-Gasanalytik SIPROCESS GA700 ULTRAMAT 7 Modul Weitere Info Bestellbeispiel ULTRAMAT 7 Modul eingebaut im Einschubgehäuse 7MB3000-0BX00-1AA0-Z+D03 7MB3010-0AB10-0AA0-Z+D03 ULTRAMAT 7 Modul und Einschubgehäuse lose geliefert 7MB3000-0BX00-1AA0 7MB3010-0AB10-0AA0 1/24 Siemens AP 01 · 2022...
  • Seite 20 • In chemischen Anlagen • In Reinstgasen zur Qualitätsüberwachung • Im Umweltschutz • Bei der Qualitätsüberwachung • Reinheitsüberwachung / Luftzerleger • Ausführungen zur Analyse brennbarer und nichtbrennbarer Gase oder Dämpfe zum Einsatz in explosionsgefährdeten Bereichen 1/25 Siemens AP 01 · 2022...
  • Seite 21 © Siemens AG 2022 Extraktive kontinuierliche Prozess-Gasanalytik SIPROCESS GA700 OXYMAT 7 Modul Aufbau Messgaseingang Messgasausgang N.C. Vergleichsgaseingang Aufbau Hochdruckvariante, Standardmodul, Messgasweg verrohrt Aufbau Hochdruckvariante, Feldmodul, Messgasweg verrohrt 1/26 Siemens AP 01 · 2022...
  • Seite 22 Hochdruckvariante mit optionalem Druckschalter zur Überwachung des Vergleichsgasdrucks Vergleichsgasdruck 2 000 … 4 000 hPa über dem Messgasdruck, max. jedoch 5 000 hPa Messgasdruck • verschlaucht 500 ... 1 500 hPa (abs.) • verrohrt 500 ... 2 500 hPa (abs.) mit internem Drucksensor 500 ... 3 000 hPa (abs.) mit externem Drucksensor Messgasweg Verschlaucht oder verrohrt 1/27 Siemens AP 01 · 2022...
  • Seite 23 Förderdruck ca. 100 hPa Dämpfungsdrossel Messgasdrossel Gaslaufplan Niederdruck mit externer Vergleichsgaspumpe verschlaucht Niederdruckvariante mit externer Vergleichsgaspumpe Vergleichsgasdruck 100 hPa über dem Messgasdruck (Niederdruckvariante) zum Anschluss einer externen Pumpe Messgasdruck Umgebungsdruck ± 50 hPa Messgasweg verschlaucht Vergleichsgasweg verschlaucht 1/28 Siemens AP 01 · 2022...
  • Seite 24 Kondensat in den Messkammern ist zu vermeiden. Daher ist in den meisten Anwendungsfällen der Einsatz einer der Messauf­ gabe angepasste Gasaufbereitung notwendig. Strömendes Vergleichsgas verhindert, dass der Mikroströmungsfüh­ ler beschädigt wird und erhält die Messfähigkeit des Moduls. 1/29 Siemens AP 01 · 2022...
  • Seite 25: Korrektur Des Nullpunktfehlers/Querempfindlichkeiten

    C -1,26 iso-Butan C -1,30 1-Buten C -0,96 iso-Buten C -1,06 Dichlordifluormethan (R12) CCl -1,32 Essigsäure CH COOH -0,64 n-Heptan C -2,40 n-Hexan C -2,02 cyclo-Hexan C -1,84 Methan CH -0,18 Methanol CH -0,31 1/30 Siemens AP 01 · 2022...
  • Seite 26 Gasen: k = 333 K / (ϑ [°C] + 273 K) • bei paramagnetischen Gasen: k = [333 K / (ϑ [°C] + 273 K)] Diamagnetische Gase zeigen alle Gase eine negative Nullpunktabweichung. 1/31 Siemens AP 01 · 2022...
  • Seite 27 Kalrez (6375)-Dichtungen im Messgasweg Clean für O2-Service (spezial-gereinigter Gas­ weg) Emissionssoftware für Korea Messbereichsangabe im Klartext, falls von Stan­ dardeinstellung abweichend Ausschließlich zur Messung nicht-toxischer Mess­ gase (nur Feldgerät) D00 ... D99 Grundgerät-Modul-Zuordnungsnummer Hinweis Siehe Bestellbeispiel unter "Weitere Info". 1/32 Siemens AP 01 · 2022...
  • Seite 28 1 % = 6σ- Wert bzw. scher Rauschunterdrückung von 5 %/10 s 0,333 % = 2σ- Wert), bei aktivierter Erschüt­ terungskompensation: < 1,5-facher Wert Nachweisgrenze ≤ 1 % der kleinsten Messspanne lt. Modul­ schild (bei aktivierter Erschütterungskom­ pensation: < 1,5-facher Wert) Messwertdrift 1/33 Siemens AP 01 · 2022...
  • Seite 29 Atmungseinrichtung (Druckausgleichsstutzen) Kabeldurchführung Erdungsanschluss Die Messgasanschlüsse bestehen aus Edelstahl W.-Nr. 1.4571 oder Hastelloy W.-Nr. 2.4819. Der Vergleichsgasanschluss besteht aus Edelstahl W.-Nr. 1.4571. Die Gasanschlüsse haben eine Klemmring-Verschraubung für den Anschluss von 6-mm-Rohren. Gasanschlüsse Feldmodul 1/34 Siemens AP 01 · 2022...
  • Seite 30 Einbauplatz Modul 1: OXYMAT 7 Einbauplatz Modul 2 Wandgerät, Unterseite Weitere Info Bestellbeispiel OXYMAT 7 Modul eingebaut im Wandgehäuse 7MB3000-3CX00-1AA0-Z+D02 7MB3020-0CE00-0AA0-Z+D02 OXYMAT 7 Modul und ULTRAMAT 7 eingebaut im Einschubgehäuse 7MB3000-0CB00-1AA0-Z+D05 7MB3020-0CE00-0AA0-Z+D05 7MB3010-0CA10-0AA0-Z+D05 OXYMAT 7 Modul und Wandgehäuse lose geliefert 7MB3000-3CX00-1AA0 7MB3020-0CE00-0AA0 1/35 Siemens AP 01 · 2022...
  • Seite 31: Übersicht

    0 bis 2 % He in N 0 bis 10 % Ar in O • Chemieapplikationen: 0 bis 2 % H in NH 50 bis 70 % H in N • Holzvergasung (0 bis 30 % H in CO/CO • Gichtgasmessung (0 bis 5 % H in CO/CO • Konvertergas (0 bis 20 % H in CO/CO 1/36 Siemens AP 01 · 2022...
  • Seite 32 © Siemens AG 2022 Extraktive kontinuierliche Prozess-Gasanalytik SIPROCESS GA700 CALOMAT 7 Modul Aufbau Messgaseingang Messgasausgang N.C. N.C. Aufbau CALOMAT 7 Messgaseingang Messgasausgang nicht belegt nicht belegt Sensormodul CALOMAT 7, Gaslauf 1/37 Siemens AP 01 · 2022...
  • Seite 33: Quereinflüsse

    Geringe Langzeitdrift • Messstellenumschaltung für bis zu 6 Messstellen (parametrierbar) • Messbereichskennung • Messstellenkennung • Externer Druckaufnehmer anschließbar – zur Korrektur von Mess­ gasdruckschwankungen • Parametrierbare automatische Messbereichsjustierung • Bedienung in Anlehnung an die NAMUR-Empfehlung 1/38 Siemens AP 01 · 2022...
  • Seite 34 Luft in He in H in CH in N Optionen Kurzangabe Artikelnummer mit "-Z" ergänzen und Kurzanga­ be hinzufügen Einstellungen Clean für O2-Service (spezial-gereinigter Gas­ weg) Messbereichsangabe im Klartext, falls von Stan­ dardeinstellung abweichend 1/39 Siemens AP 01 · 2022...
  • Seite 35 < 2,5 s teinternen Signaldämpfung (Tiefpassfilter) von 1 s • Totzeit (T ) bei 1 l/min < 0,5 s • Einstellbarer Signaldämpfungsbereich 0 ... 100 s Messverhalten Ausgangssignalschwankung bei einer gerä­ ≤ ± 0,5 % der kleinsten Messspanne lt. Mo­ teinternen Signaldämpfung von 1 s dulschild (σ < ± 8,33 vpm H 1/40 Siemens AP 01 · 2022...
  • Seite 36 Die Messgasanschlüsse bestehen aus Edelstahl W.-Nr. 1.4571 und sind als Anschlussstutzen mit einem Rohrdurchmesser von 6 mm ausge­ führt. Spülgasstutzen Einbauplatz Modul 1: CALOMAT 7 Einbauplatz Modul 2 Wandgerät, Unterseite Weitere Info Bestellbeispiel CALOMAT 7 Modul eingebaut im Wandgehäuse 7MB3000-3FX00-1AA0-Z+D12 7MB3040-0XX00-0BB0-Z+D12 1/41 Siemens AP 01 · 2022...
  • Seite 37 – Messkammer • Korpus Aluminium Hastelloy C22 – • Auskleidung Tantal – – • Fenster CaF2, Kleber: E353 – – Messgasdrossel – Hastelloy C22 – O-Ringe FKM (Viton) oder FFKM (Kalrez 6375) FFKM (Kalrez 6375) – 1/42 Siemens AP 01 · 2022...
