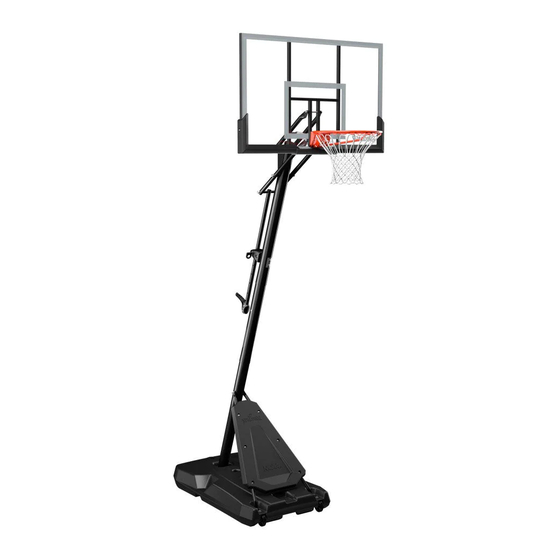

SPALDING TF Gold 54 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. SPALDING Anleitungen
  4. Sport und Freizeit
  5. TF Gold 54
  6. Benutzerhandbuch

SPALDING TF Gold 54 Benutzerhandbuch

Mobile basketballanlage
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
PORTABLE BASKETBALL SYSTEM
Toll-Free Customer Service Number
U.S.:
1-800-558-5234
Canada:
1-800-284-8339
Europe:
+353 51 379777
Australia: 1300 367 582
www.spalding.com
WARNING
READ AND UNDERSTAND THE OPERATOR'S
MANUAL BEFORE USING THIS UNIT.
FAILURE TO FOLLOW THE OPERATING
INSTRUCTIONS COULD RESULT IN INJURY
OR DAMAGE TO PROPERTY.
Owner's Manual
Model Number:
(found on product box)
09/21 ID# M6A11141
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SPALDING TF Gold 54

Inhaltszusammenfassung für SPALDING TF Gold 54

  • Seite 113 Gebührenfreie Kundendienstnummer U.S.A.: 1-800-558-5234 Kanada: 1-800-284-8339 Europa: +353 51 379777 Australien: 1300 367 582 www.spalding.com WARNUNG LESEN UND VERSTEHEN SIE DIESES BENUTZERHANDBUCH, BEVOR SIE DIESES GERÄT VERWENDEN. DIE NICHTBEACHTUNG DER BEDIENUNGSANLEITUNG KANN VERLETZUNGEN ODER SACHSCHÄDEN ZUR FOLGE HABEN. 09/21 ID# M6A11141...

  • Seite 114: Bevor Sie Beginnen

    Ihr Modell enthält. WARNUNG DIE NICHTBEACHTUNG DER BEDIENUNGSANLEITUNG KANN VERLETZUNGEN ODER SACHSCHÄDEN ZUR FOLGE HABEN. Kontakt Fragen oder fehlende Artikel? Gehen Sie NICHT zurück zum Händler! E-Mail: warrantyservice@custserv.fotlinc.com Gebührenfreie 1 800-558-5234 Kundendienstnummer: Postadresse: Spalding PO Box 90015 Bowling Green, KY 42102...

  • Seite 115: Kontakt

    Garantie Garantie Die aktuellsten Garantieinformationen für das Basketballsystem finden Sie auf www.Spalding.com oder indem Sie den Spalding-Kundendienst anrufen unter 1-800-558-5234. Sicherheitshinweise WARNUNG NICHTBEACHTUNG DIESER SICHERHEITSHINWEISE KANN ZU ERNSTHAFTEN VERLETZUNGEN ODER SACHSCHÄDEN FÜHREN UND DIE GARANTIE NICHTIG MACHEN. Der Eigentümer muss sicherstellen, dass alle Spieler diese Regeln zum sicheren Betrieb der Anlage kennen und befolgen.

  • Seite 116: Packungsinhalt

    Einpassung von Bolzen mit enger Toleranz überprüfen Einpassung von Bolzen mit enger Toleranz überprüfen Um die optimale Spielbarkeit des Abprallboard-Systems zu gewährleisten, ist eine Einpassung mit geringer Toleranz zwischen den Auszugskomponenten und den Befestigungsteilen erforderlich. Überprüfen Sie die Einpassung großer Bolzen in die großen Öffnungen der Hubrohre, Halterungen des Abprallboards und Dreiecksplatten.
  • Seite 117 Packungsinhalt KIT 1 – RADMONTAGE – 208904 Überwurfmutter, 7/16 Schraube, Sechskantkopf, 5/16-18 x Schaft, Achse (x2) Schaftdurchmesser (x4) 0,625L (x2) Unterlegscheibe, flach, 5/16 (x2) KIT 2 – MONTAGE DER STANGE AM STANDFUSS – 209141 203099Hex Locknut (Nylon Insert) 5/16-18 208505 Unterlegscheibe, flach, 5/16 Schraube, Sechskantkopf, 3/8-16 x Schraube, Sechskantkopf, 5/16-18 x...

  • Seite 118: Abprallboardbausatz

    Packungsinhalt MONTAGE DES HUBSYSTEMS 22 Hebehalterung, vormontiert (x1) 23 Griff, Plastik, vormontiert (x1) 24 Stift, Verriegelung (x1) Schlinge, schwarzes Spiralband 26 Rohr zur Höheneinstellung, schwarz (x1) (x1) KIT 3 – MONTAGE DES HUBSYSTEMS – 209056 203100 NUT, HEX FLANGE, 5/16-18 Sicherungsmutter, Schlossschraube, 5/16-18 x 4,25L 27 Verstärkungsplatte (x1)
  • Seite 119 Packungsinhalt KIT 4 – ABPRALLBOARD – 209097 Sicherungsmutter mit Nylockeinsatz Distanzstück, Plastik, 0,75OD x Distanzstück, Plastik, 0,73OD x 1/2-13 (x5) 3,25L (x1) 1,70L (x2) Distanzstück, Plastik, 0,75OD x Sicherungsmutter mit Distanzstück, Plastik, 0,38ID x 0,625L (x4) Nylockeinsatz 3/8-16 (x2) 0,527L (x4) ABPRALLBOARD, HARDWARE (Teil für die Seite skaliert) Schraube, Sechskantkopf, 1/2-13 x...

  • Seite 120: Packungsinhalt

    Packungsinhalt KORBBAUSATZ HÖHENEINSTELLUNG ZUM VERSTELLEN DES ABPRALLBOARDS: 1. Griff festhalten und S en ernen 2. Den Auszug nach oben oder unten auf die gewünschte Höhe schieben 3. Den S wieder vollständig einstecken, um das System in der gewünschten Höhe zu verriegeln. TRANSPORT DER ANLAGE 1.

  • Seite 121: Werkzeuge & Materialien Für Die Montage

    Werkzeuge & Materialien für die Montage MONTAGE DES ABPRALLBOARDPOLSTERS Abprallboardpolster, linker Abprallboardpolster, rechter Abprallboardpolster, mittlerer Abschnitt, schwarz (x1) Abschnitt, schwarz (x1) Abschnitt, schwarz (x1) KIT 6 – ABPRALLBOARDPOLSTER HARDWARE – 208909 49 Unterlegscheibe, flach, 1/4 (x6) 62 Schraube, 1/4 x 1,25 (x2) 63 Schraube, 1/4 x 0,75 (x4) 201596 Screw 1/4 x 1.

  • Seite 122: Montageüberblick

    Montageüberblick Montageüberblick Abprallboard (Abschnitt E, F) Fassung (Abschnitt G) Hubsystem (Abschnitt D, E) Obere Stange (Abschnitt B, C) Untere Stange (Abschnitt B, C) Mittlere Stange (Abschnitt B, C) Standfuß (Abschnitt A, C) Vorderseite (Abschnitt C) Räderfahrgestell (Abschnitt A)

  • Seite 123: Montage Des Standfusses

    Montage des Standfusses Montage des Standfusses Erforderliche Teile: Fertige Standfußbaugruppe: • Kit 1 • Kit 2 • Hölzernes Reststück • Steckschlüssel oder Schraubenschlüssel • Hammer...

  • Seite 124: Amontage Der Laufräder

    Montage des Standfusses MONTAGE DER LAUFRÄDER 1. Befestigen Sie die Radhalterungen (4) mit den Achsen (6) und Überwurfmutter (7) an den Rädern (5). Montieren Sie jede Radbaugruppe mit einer einzelnen Schraube (8) und Unterlegscheibe (9) am Standfuß (1). HINWEIS Schrauben Sie diesmal nicht beide Schrauben in die Radbaugruppe. Die hintere Schraube wird während der Montage der Strebe angebracht.
  • Seite 125 WENN EINE MINIMALE STANGENÜBERLAPPUNG VON 3 1/2" (9 CM) NICHT ERREICHT WERDEN KANN !! HALT !! FAHREN SIE NICHT MIT DEM NÄCHSTEN SCHRITT FORT! - RUFEN SIE ZUR UNTERSTÜTZUNHNG DEN SPALDING-KUNDENDIENST UNTER 1-800-558-5234 AN. 3. Richten Sie den oberen (12) Stangenabschnitt mit dem mittleren (11) Stangenabschnitt aus und schieben Sie diese zusammen.
  • Seite 126 Montage des Standfusses MONTAGE DER OVALEN STANGE 5. Richten Sie den zusammengesetzten Stangenabschnitt mit dem unteren (10) Stangenabschnitt aus und schieben Sie diese zusammen. 6. Die zusammengesetzten Abschnitte auf einem Altholzbrett solange aufprallen lassen, bis die Überlappung die markierte Linie erreicht hat. 3 1/2"...

  • Seite 127: Covale Stange Auf Dem Standfuss Installieren

    Montage des Standfusses OVALE STANGE AUF DEM STANDFUSS INSTALLIEREN 1. Stecken Sie die ovale Stangenbaugruppe in den Standfuß (1). 2. Befestigen Sie die ovale Stangenbaugruppe am Standfuß mit Hilfe der Stangenaufsatzplatte (13) und den Schrauben (14). WARNUNG DIESES VERFAHREN MUSS VON ZWEI PERSONEN DURCHGEFÜHRT WERDEN. DIE NICHTBEFOLGUNG DIESER WARNUNG KANN ZU ERNSTHAFTEN VERLETZUNGEN UND/ODER SACHSCHÄDEN FÜHREN.

  • Seite 128: Ovale Stange Auf Dem Standfuss Installieren

    Montage des Standfusses OVALE STANGE AUF DEM STANDFUSS INSTALLIEREN 5. Drehen Sie die nicht gesicherten Enden der Standfußstreben (3) so, dass sie mit den Befestigungslöchern im Standfuß übereinstimmen. 6. Befestigen Sie die Enden der Standfußstreben (3) an den Radhalterungen (4) mit Hilfe der Schrauben (18) und Unterlegscheiben (9).

  • Seite 129: Montage Des Hubsystems

    Montage des Hubsystems Montage des Hubsystems Erforderliche Teile: Fertiges Hubsystem: • Kit 3 • Steckschlüssel oder Schraubenschlüssel VORMONTIERTER GRIFF Aufkleber, Höhenanzeige Aufkleber, Höhenanzeige P/N 204872 P/N 204872 Schaft zur Höhenverstellung P/N 901657 26-901607 Schraube P/N Griff, links P/N 208848 208437 Griff, rechts P/N 208849 23-702660 Halterung P/N 901606...

  • Seite 130: Hubsystem Installieren

    Montage des Hubsystems HUBSYSTEM INSTALLIEREN 1. Die drei Schrauben am vormontierten Griff (23) auf festen Sitz prüfen. 2. Führen Sie das Rohr für die Höheneinstellung (26) in den vormontierten Griff (23) ein und sichern Sie es mit Schrauben (29) und Muttern (30). 3.

  • Seite 131: Dhubsystem Installieren

    Montage des Hubsystems HUBSYSTEM INSTALLIEREN 4. Die zwei Schrauben an der vormontierten Hebehalterung (22) auf festen Sitz prüfen. 5. Verbinden Sie das Ende der Stiftschlinge (25) mit dem Loch an der Halterung (22). 6. Schieben Sie die Griffbaugruppe durch die ovale Stangenaufsatzbaugruppe.

  • Seite 132: Montage Des Abprallboards

    Montage des Abprallboards Montage des Abprallboards Erforderliche Teile: Fertige Abprallboardbaugruppe: • Kit 4 • Kit 6 • Schraubenschlüssel und/oder Steckschlüssel • Steckschlüsselverlängerung • Kreuzschlitzschraubendreher • Sägebock WARNUNG DIESES VERFAHREN MUSS VON ZWEI PERSONEN DURCHGEFÜHRT WERDEN. DIE NICHTBEFOLGUNG DIESER WARNUNG KANN ZU ERNSTHAFTEN VERLETZUNGEN UND/ODER SACHSCHÄDEN FÜHREN. HUBROHRBAUGRUPPE ANBRINGEN 1.
  • Seite 133 Montage des Abprallboards HUBROHRBAUGRUPPE ANBRINGEN 2. Während das System sicher auf dem Sägebock ruht, die beiden Dreiecksplatten (33) mit Schraube (36) und Mutter (39) am oberen Stangenabschnitt (12) befestigen. WARNUNG ZIEHEN SIE DIE SCHRAUBE (36) IN DER KONTERMUTTER (39) FEST, BIS SIE MIT DER ÄUSSEREN KANTE DER KONTERMUTTER BÜNDIG (AUF EINER EBENE) IST.
  • Seite 134 Montage des Abprallboards HUBROHRBAUGRUPPE ANBRINGEN 3. Befestigen Sie die Hubrohre (31 und 32) durch die Dreiecksplatten (33) mit Hilfe der Schrauben (37), Distanzstücke (42 und 40) und Muttern (39) am oberen Stangenabschnitt (12). 4. Installieren Sie die Kappe (35) auf der oberen Stange (12). WARNUNG ZIEHEN SIE DIE SCHRAUBE (37) IN DER KONTERMUTTER (39) FEST, BIS SIE MIT DER ÄUSSEREN KANTE DER KONTERMUTTER BÜNDIG (AUF EINER EBENE) IST.
  • Seite 135 Montage des Abprallboards HUBROHRBAUGRUPPE ANBRINGEN 5. Befestigen Sie die Griffbaugruppe an den unteren Hubrohren (32) mit Schraube (37), Distanzstücken (41) und Mutter (39). WARNUNG ZIEHEN SIE DIE SCHRAUBE (37) IN DER KONTERMUTTER (39) FEST, BIS SIE MIT DER ÄUSSEREN KANTE DER KONTERMUTTER BÜNDIG (AUF EINER EBENE) IST.
  • Seite 136 Montage des Abprallboards HUBROHRBAUGRUPPE ANBRINGEN WARNUNG VERWENDEN SIE BEIM EINBAU DER FEDERN EINEN AUGENSCHUTZ. 6. Befestigen Sie die unteren Hubrohre (32) und die Gegengewichtsfeder (34) mit Schraube (38), Distanzstücken (44) und Mutter (43) am Abprallboard. 7. Befestigen Sie die oberen Hubrohre (31) am Abprallboard mit Hilfe von Schraube (38), Distanzstücken aus Plastik (44) und Mutter (43).
  • Seite 137 Montage des Abprallboards HUBROHRBAUGRUPPE ANBRINGEN 8. Führen Sie die Schraube (37) durch die linke Seite des oberen Hubrohrs (31) ein und spannen Sie dann die Feder (34) auf die Schraube (37). 9. Die Schraube (37) durch die rechte Seite des oberen Hubrohrs (31) einführen und mit der Mutter (39) sichern.

  • Seite 138: Abprallboardpolster Installieren

    Montage des Abprallboards ABPRALLBOARDPOLSTER INSTALLIEREN 1. Die linken (59), rechten (60) und mittleren (61) Polster-Abschnitte an den Löchern im Abprallboard ausrichten. 2. Den mittleren (61) Polsterabschnitt mit den Schrauben (62) und Unterlegscheiben (49) befestigen. WICHTIG Teil #201580 (61) wird bei den 44"-Acryl- Abprallboards nicht verwendet.

  • Seite 139: Korbmontage

    Korbmontage Korbmontage Erforderliche Teile: Fertige Korbbaugruppe: • Kit 5 • Schraubenschlüssel und/oder Steckschlüssel • Steckschlüsselverlängerung • Kreuzschlitzschraubendreher KORBMONTAGE 1. Stecken Sie den T-Bolzen (52) durch die Slam Jam-Halterung (47). 2. Befestigen Sie die Slam Jam-Halterung (47) am Abprallboard mit Hilfe der Schrauben (57) und Muttern (20).
  • Seite 140 Korbmontage KORBMONTAGE 3. Passen Sie die Fassung (45) sicher in die Slam Jam-Halterung (47) ein. Lassen Sie den T-Bolzen (52) durch die mittlere Öffnung in der Fassung (45) gleiten. 4. Installieren Sie die Verstärkung (54) auf dem T-Bolzen (52). 5. Installieren Sie die Feder (55) auf dem T-Bolzen (52).
  • Seite 141 Korbmontage KORBMONTAGE 6. Installieren Sie die Spezialmutter (53) und Unterlegscheibe (56) auf dem T-Bolzen (52). 7. Ziehen Sie die Mutter (53) solange fest, bis 1/8” (3 mm) des Schraubengewindes am Ende des T-Bolzens (52) zu sehen sind. 1/8" (3 mm) 8.
  • Seite 142 Korbmontage KORBMONTAGE 9. Installieren Sie das Netz (51) auf der Fassung (45). 10. Bringen Sie den Aufkleber für die Höhenverstellung und das Verschieben der Anlage (50) an der Vorderseite der Stange an, so dass es deutlich HÖHENEINSTELLUNG sichtbar ist. ZUM VERSTELLEN DES ABPRALLBOARDS: 1.

  • Seite 143: Montierte Einheit Für Den Gebrauch Füllen

    Montierte Einheit für den Gebrauch füllen Montierte Einheit für den Gebrauch füllen Erforderliche Teile: Fertig montierte Einheit: • Wasser • Sand WARNUNG • ZWEI KOMPETENTE ERWACHSENE SIND FÜR DIESES VERFAHREN ERFORDERLICH. NICHTBEFOLGUNG DIESER WARNUNG KANN ZU ERNSTHAFTEN VERLETZUNGEN FÜHREN. • LASSEN SIE DEN AUFBAU NICHT UNBEAUFSICHTIGT, WENN ER NICHT BEFÜLLT IST; ER KÖNNTE UMKIPPEN.

  • Seite 144: Hmontierte Einheit Für Den Gebrauch Füllen

    Montierte Einheit für den Gebrauch füllen MONTIERTE EINHEIT FÜR DEN GEBRAUCH FÜLLEN 1. Rollen Sie die fertige Anlage an die gewünschte Position. 2. Füllen Sie den Standfuß mit Wasser (ca. 34 Gallonen / 128 Liter) oder Sand (ca. 300 lbs. / 136 kg). 3.

  • Seite 145: Betrieb

    Betrieb Betrieb EINSTELLEN DER HÖHE WARNUNG ERLAUBEN SIE KEINEN KINDERN, DIE HÖHE EINZUSTELLEN. 1. Während Sie den Griff festhalten, den Stift (24) entfernen. 2. Den Auszug nach oben oder unten auf die gewünschte Höhe bewegen. 3. Den Stift (24) in voller Länge wieder einsetzen, um das System in der gewünschten Höhe zu arretieren.

  • Seite 146: Teileliste

    Teileliste Teileliste...
  • Seite 147 Teileliste Element Anz . Artikelnr . Beschreibung Element Anz . Artikelnr . Beschreibung 600335 Standfuß, Plastik, schwarz (x1) 204838 Feder, Gegengewicht Ball-Rückführung, Plastik, Kappe, Plastik, für die obere 60033701 600362 schwarz Stange Schraube, Sechskantkopf, 1/2- 908184 Feder, Stahlrohr, schwarz 209096 13 x 3,96L (1,25) Schraube, Sechskantkopf, 1/2- 108183...
  • Seite 148 Teileliste Element Anz . Artikelnr . Beschreibung Element Anz . Artikelnr . Beschreibung Schraube, 8# x 3/4L, für die 206990 Verstärkungsplatte 200520 Abdeckung Schlossschraube, 5/16-18 x Abprallboard-Polster, linker 208510 20157801 4,25L Abschnitt, schwarz Schraube, Sechskant, 1/4-20 x Abprallboard-Polster, rechter 209053 20157901 1,77L Abschnitt, schwarz...

  • Seite 149: Sicherheitsaufkleber

    Räder den Boden berühren. 3. Das Basketballsystem an die gewünschte Posi on schieben. 4. Das Basketballsystem vorsich g wieder aufrichten. 5. Die Stabilität des Systems überprüfen. GE500072 © Copyright 2021 durch Russell Brands, LLC www .spalding .com...
