Éléments d'assemblage du système de levage
D

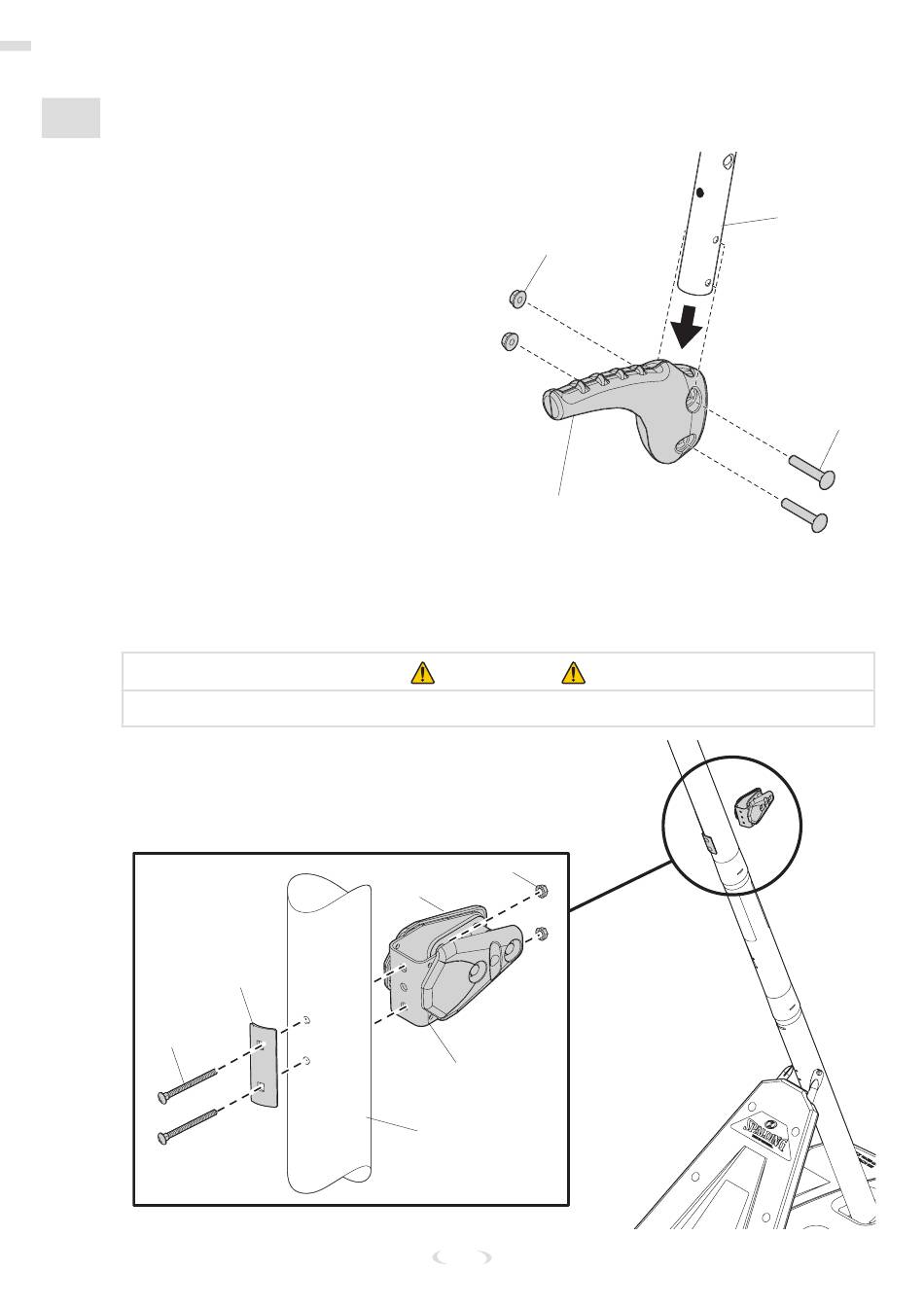

INSTALLATION DES ÉLÉMENTS DU SYSTÈME DE LEVAGE
1. Vérifiez le serrage des trois vis sur la
poignée préassemblée (23).
2. Insérez le tube de réglage de la hauteur
(26) dans la poignée préassemblée (23)
et fixez avec les vis (29) et les écrous (30).
3. Installez le support de levage préassemblé (22) et le support de renfort (27) sur le poteau
supérieur (12) avec les vis de carrosserie (28) et les écrous (20). Serrez les écrous à bride (20)
complètement.
NE PAS TROP SERRER.
