SPALDING TF Gold 54 Benutzerhandbuch Seite 56

D

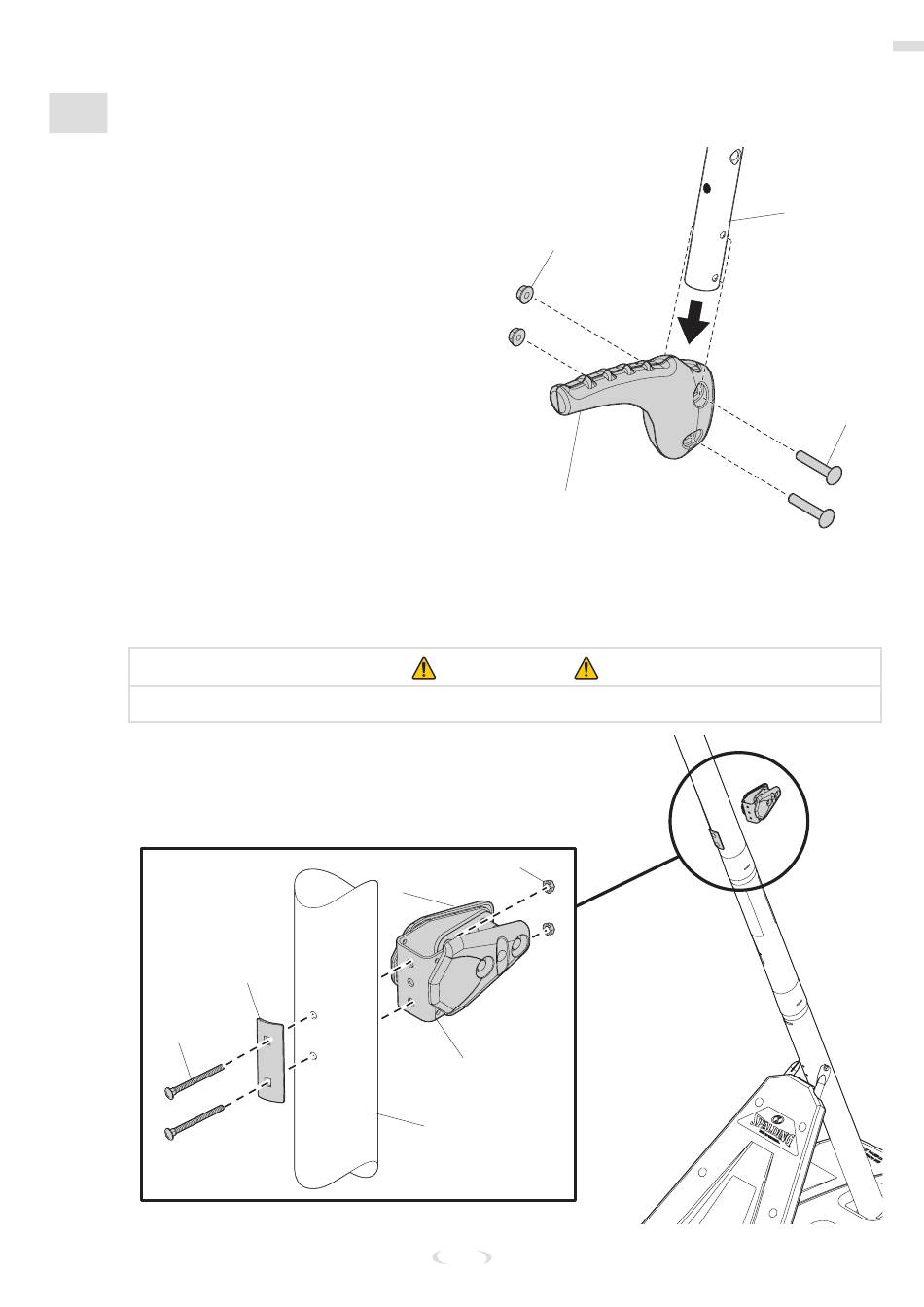

COLOCACIÓN DEL MONTAJE DEL ELEVADOR
1. Compruebe el ajuste de los tres tornillos
en la manija preensamblada (23).
2. Inserte el tubo de ajuste de altura (26) en
la manija preensamblada (23) y fíjelo con
los pernos (29) y las tuercas (30).
3. Coloque el soporte de elevación preensamblado (22) y el soporte de refuerzo (27) en el poste
superior (12) utilizando los pernos de carruaje (28) y las tuercas (20). Apriete las tuercas bridadas
(20) por completo.
NO APRIETE DEMASIADO.
Núm . 27
Núm . 28
Núm . 30
Núm . 23
IMPORTANTE
Núm . 20
Núm . 22
Núm . 22
Núm . 12
56
Montaje del elevador
Núm . 26
Núm . 29
