Montaje del tablero
E

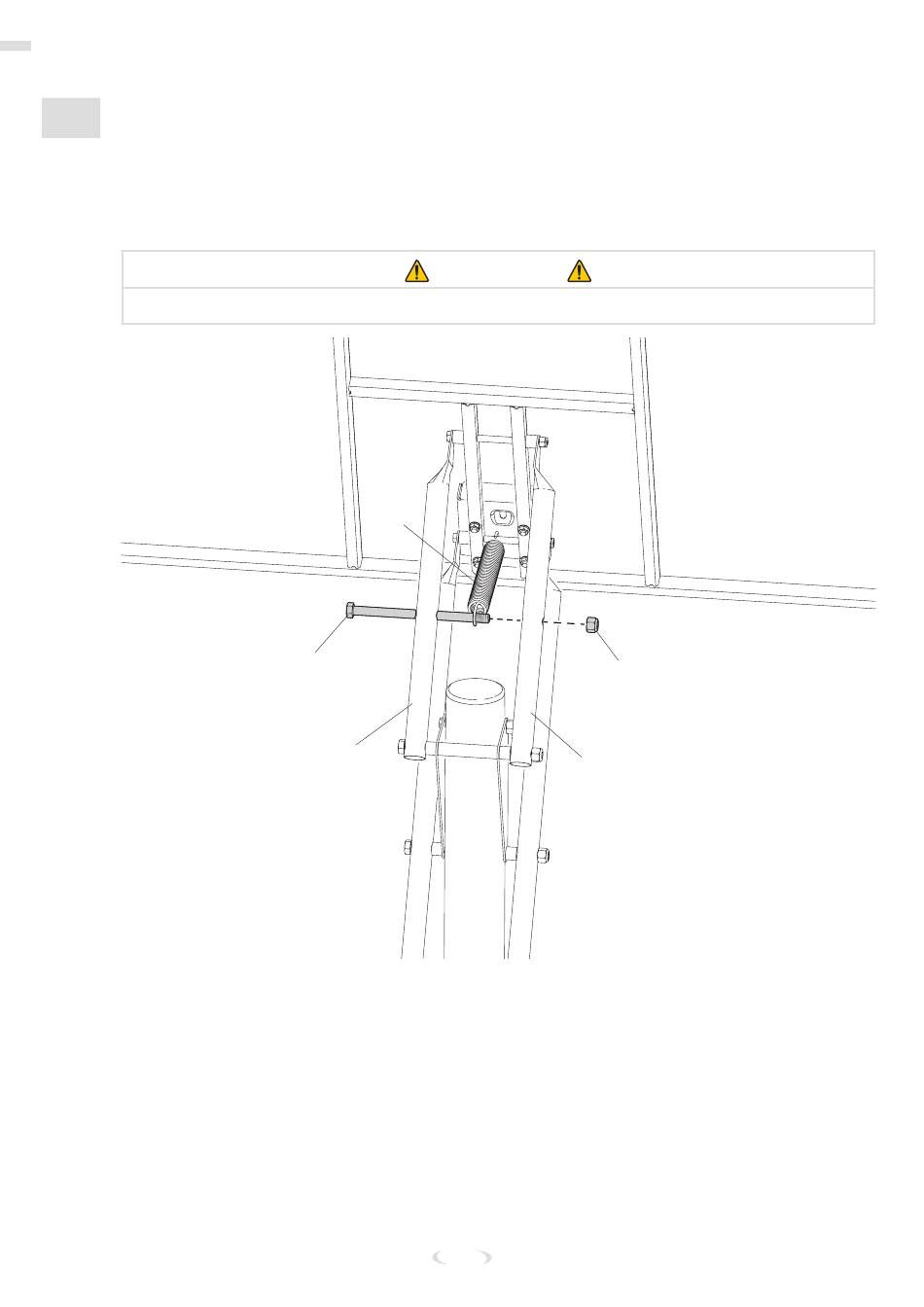

COLOCACIÓN DEL MONTAJE DEL TUBO ELEVADOR
8. Introduzca el perno (37) en el lado izquierdo del tubo del elevador superior (31), y después estire
el resorte (34) hacia el perno (37).
9. Introduzca el perno (37) en el lado derecho del tubo del elevador superior (31) y fíjelo con la
tuerca (39).
COLOQUE EL RESORTE (34) FRENTE A LOS TUBOS DEL ELEVADOR.
IMPORTANTE
Núm . 34
Núm . 37
Núm . 31
63
Núm . 39
Núm . 31
