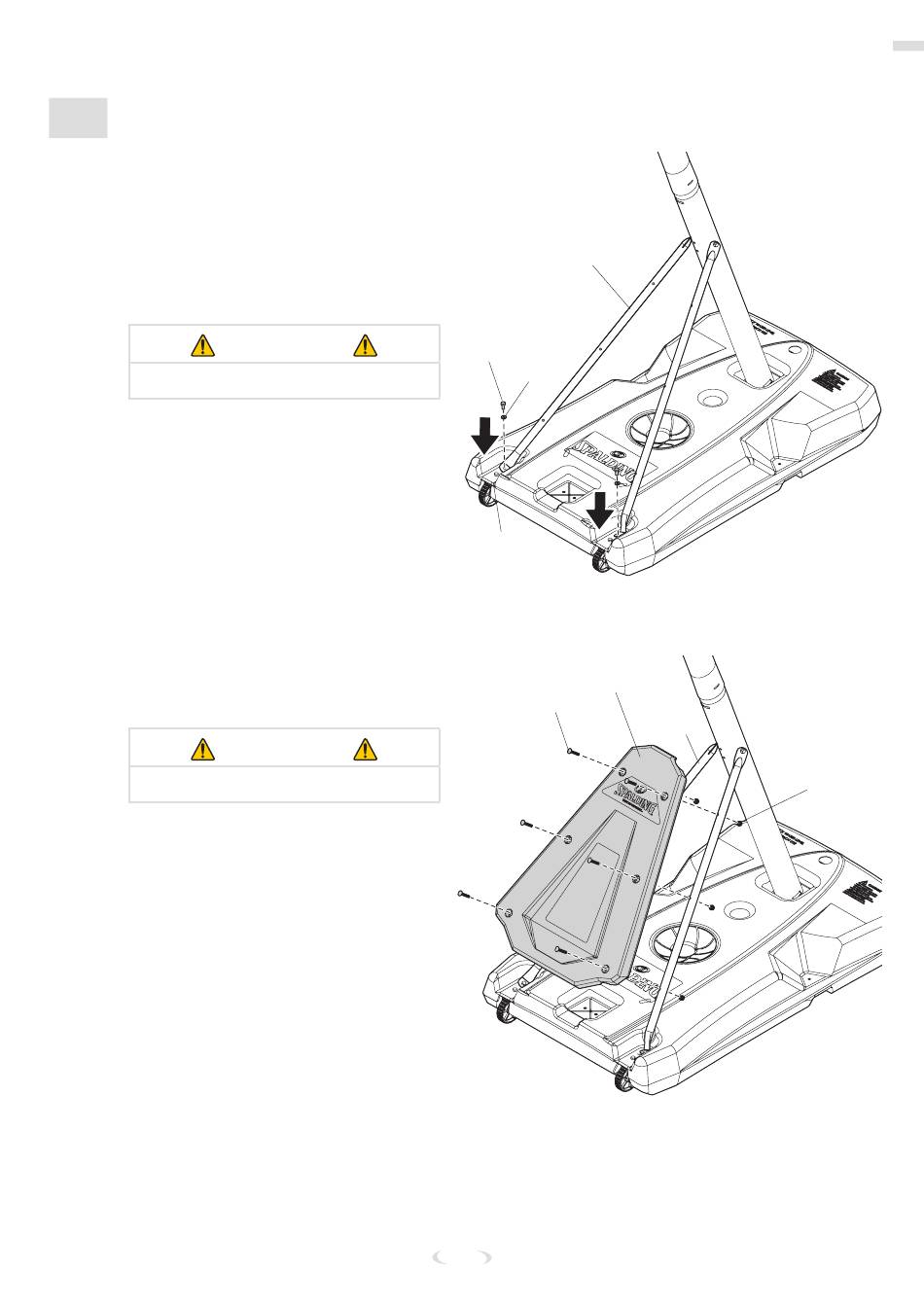

COLOCACIÓN DEL POSTE OVALADO EN LA BASE
5. Gire los extremos no fijados de
los puntales de la base (3) para
alinearlos con los orificios de
montaje de la base.
6. Fije los extremos de los puntales
de la base (3) en los soportes de las
ruedas (4) con los pernos (18) y las
tuercas (9).
IMPORTANTE
NO LO APRIETE DEL TODO.
7. Fije la cubierta (2) sobre los puntales
de la base (3) utilizando los pernos
(19) y las tuercas (20).
IMPORTANTE
Apriete completamente todas las piezas.
Núm . 3
Núm . 18
Núm . 9
Núm . 4
Núm . 2
Núm . 19
54
Montaje de la base
Núm . 3
Núm . 20
