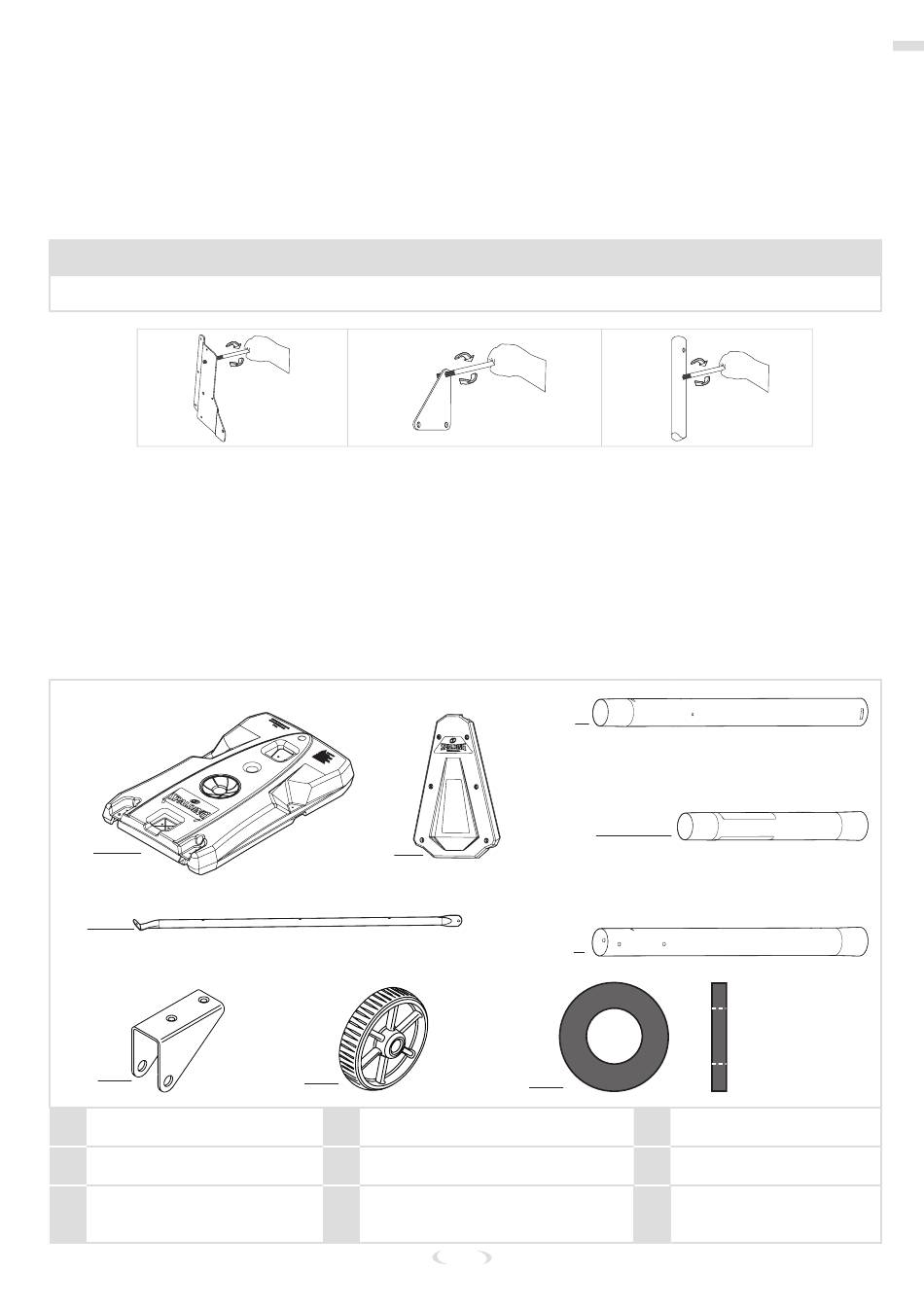

Einpassung von Bolzen mit enger Toleranz überprüfen
Um die optimale Spielbarkeit des Abprallboard-Systems zu gewährleisten, ist eine Einpassung mit geringer Toleranz
zwischen den Auszugskomponenten und den Befestigungsteilen erforderlich. Überprüfen Sie die Einpassung großer
Bolzen in die großen Öffnungen der Hubrohre, Halterungen des Abprallboards und Dreiecksplatten. Rütteln Sie die Bolzen
vorsichtig mit einer kreisenden Bewegung, um bei Bedarf überschüssigen Lack aus den Öffnungen zu entfernen.
Nicht alle dargestellten Artikel sind bei jedem Modell enthalten.
Packungsinhalt
Überprüfen Sie den Inhalt jedes Bausatzes und die sonstigen Teile, um sicherzustellen, dass alle Komponenten
vorhanden sind. Bewahren Sie die Teile des Bausatzes in der beschrifteten Tasche auf, da sie in verschiedenen
Schritten der Montage verwendet werden.
Siehe "Teileliste" auf Seite 146 für eine vollständige Liste der Artikelnummern.
STANDFUSSBAUSATZ
#1
#3
#4
1
Standfuß, Plastik, schwarz (x1)
4
Radhalterung, Stahl (x2)
11 Mittlere Stange, schwarz (x1)
HINWEIS
#2
#5
2
Ball-Rückführung, Plastik, schwarz (x1)
5
Rad, 4", Plastik, schwarz (x2)
12 Obere Stange, schwarz (x1)
116
Einpassung von Bolzen mit enger Toleranz überprüfen
#10
#11
#12
#17
3
10 Untere Stange, schwarz (x1)
17
Feder, Stahlrohr, schwarz (x2)
Unterlegscheibe, flach,
Plastik, schwarz (x2)
