Montaje del tablero
E

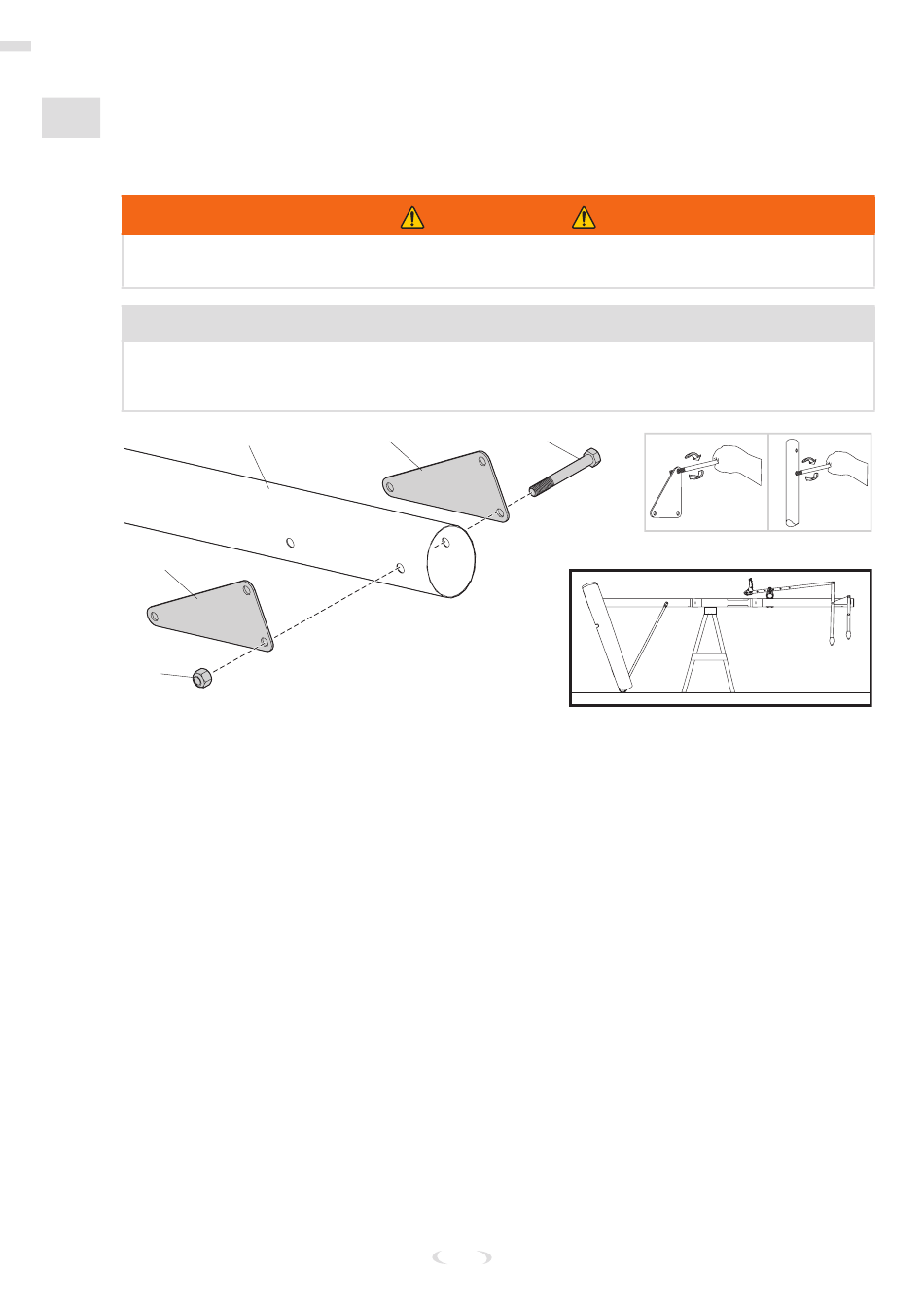

COLOCACIÓN DEL MONTAJE DEL TUBO ELEVADOR
2. Mientras el sistema está apoyado de forma segura sobre el caballete, coloque las placas
triangulares (33) en la sección superior del poste (12) utilizando el perno (36) y la tuerca (39).
APRIETE EL PERNO (36) EN LA CONTRATUERCA (39) HASTA QUEDAR PAREJO CON EL BORDE EXTERIOR DE LA
CONTRATUERCA.
COMPRUEBE EL AJUSTE DE LOS PERNOS GRANDES EN LOS ORIFICIOS GRANDES DE LOS TUBOS DEL ELEVADOR,
LOS SOPORTES DEL TABLERO Y LAS PLACAS TRIANGULARES. SI FUESE NECESARIO, CON CUIDADO, REALICE
MOVIMIENTOS CIRCULARES PARA EXTRAER EL EXCESO DE PINTURA DE LOS ORIFICIOS.
Núm . 12
Núm . 33
Núm . 39
ADVERTENCIA
NOTA
Núm . 33 Núm . 36
