Packungsinhalt; Korbbausatz; Überprüfen - SPALDING TF Gold 54 Benutzerhandbuch

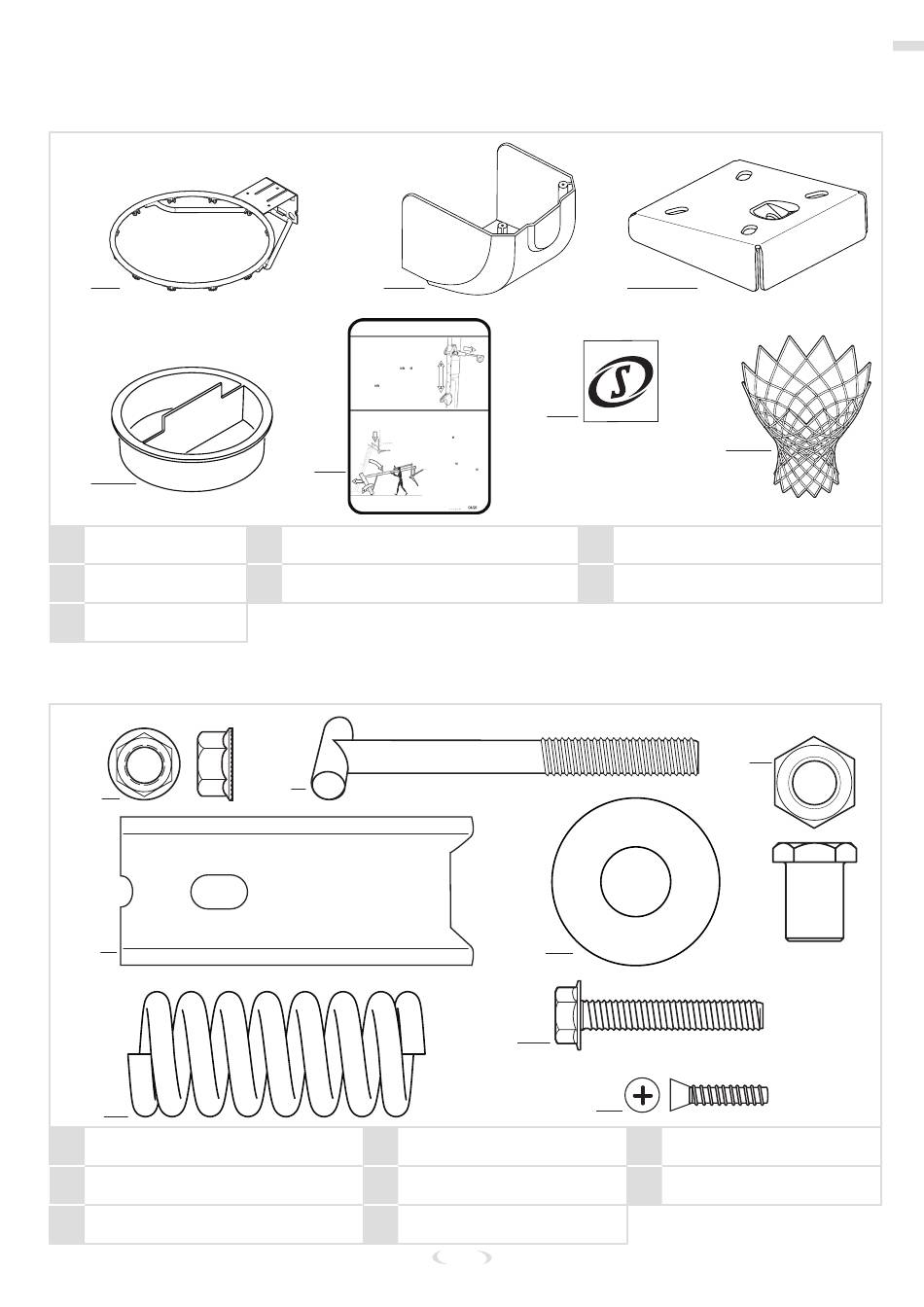

KORBBAUSATZ

#45
#48
45 Fassung (x1)
Kappe, für Standfuß
48
(x1)
64 Firmenschild (x1)
KIT 5 – KORB – 208908
#20
203100
NUT, HEX FLANGE, 5/16-18
#54
#55
Sicherungsmutter, Sechskantflansch,
20
5/16-18 (x4)
54 Befestigung, Verstärkung, Slam Jam (x1)
Schraube, Sechskantflansch, 5/16-18 x
57
1,625L (x4)
#46
HÖHENEINSTELLUNG
ZUM VERSTELLEN DES
ABPRALLBOARDS:
1. Griff festhalten und S en ernen
2. Den Auszug nach oben oder unten auf
die gewünschte Höhe schieben
3. Den S wieder vollständig einstecken,
um das System in der gewünschten Höhe
zu verriegeln.
TRANSPORT DER ANLAGE
1. Das Abprallboard auf die
niedrigste Posi on verschieben.
2. Das System an der Stange halten
und nach kippen, bis die Räder
den Boden berühren.
3. Das Basketballsystem an die
#50
gewünschte Posi on schieben.
4. Das Basketballsystem vorsich g
wieder aufrichten.
5. Die Stabilität des Systems
überprüfen.
46 Abdeckung, schwarz ODER rot (x1)
Aufkleber, Höheneinstellung und Transport
50
(x1)
203617
#52
52 T-Bolzen, 3/8-16 x 3,25L (x1)
55 Feder, für die Fassung (x1)
Schraube, 8# x 3/4L, für die
58
Abdeckung (x2)
#47
#64
GE500072
47
51 Netz (x1)
#56
#57
#58
120

Packungsinhalt

#51
Halterung, Slam Jam, Quadrat, schwarz
(x1)
#53
53 Spezialmutter, lang 3/8-16 (x1)
Unterlegscheibe, flach, 1,5OD
56
(x1)
