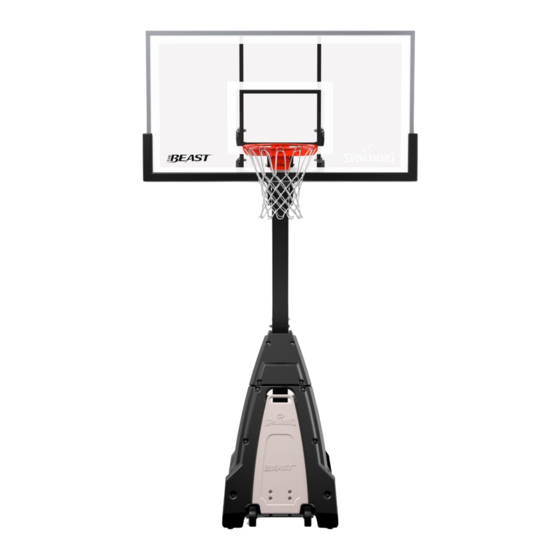

Mobile basketballanlage
Vorschau anzeigen Andere Handbücher für THE BEAST SPA0012:
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
MOBILE BASKETBALLANLAGE
Gebührenfreie Kundendienstnummer
U.S.A.:
1-800-558-5234
Kanada:
1-800-284-8339
Europa:
+353 51 379777
Australien: 1300 367 582
www.spalding.com
WARNUNG
LESEN UND VERSTEHEN SIE DIESES
BENUTZERHANDBUCH, BEVOR SIE DIESES GERÄT
VERWENDEN.
DIE NICHTBEACHTUNG DER
BEDIENUNGSANLEITUNG KANN VERLETZUNGEN
ODER SACHSCHÄDEN ZUR FOLGE HABEN.
Benutzerhandbuch
Modellnummer:
(siehe Produktverpackung)
04/21 ID#
DEUTSCH
M7B60G00
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SPALDING THE BEAST SPA0012

Inhaltszusammenfassung für SPALDING THE BEAST SPA0012

  • Seite 1 Benutzerhandbuch Gebührenfreie Kundendienstnummer U.S.A.: 1-800-558-5234 Kanada: 1-800-284-8339 Europa: +353 51 379777 Australien: 1300 367 582 www.spalding.com WARNUNG LESEN UND VERSTEHEN SIE DIESES BENUTZERHANDBUCH, BEVOR SIE DIESES GERÄT VERWENDEN. DIE NICHTBEACHTUNG DER BEDIENUNGSANLEITUNG KANN VERLETZUNGEN M7B60G00 04/21 ID# ODER SACHSCHÄDEN ZUR FOLGE HABEN.

  • Seite 2: Inhaltsverzeichnis

    Informationen über Ihr Modell enthält. WARNUNG DIE NICHTBEACHTUNG DER BEDIENUNGSANLEITUNG KANN VERLETZUNGEN ODER SACHSCHÄDEN ZUR FOLGE HABEN. Kontakt Fragen oder fehlende Artikel? Gehen Sie NICHT zurück zum Händler! E-Mail: warrantyservice@custserv.fotlinc.com Gebührenfreie 1 800-558-5234 Kundendienstnummer: Postadresse: Spalding PO Box 90015 Bowling Green, KY 42102...

  • Seite 3: Garantie

    Garantie Garantie Die aktuellsten Garantieinformationen für das Basketballsystem finden Sie auf www.Spalding.com oder indem Sie den Spalding-Kundendienst anrufen unter 1-800-558-5234. Sicherheitshinweise WARNUNG NICHTBEACHTUNG DIESER SICHERHEITSHINWEISE KANN ZU ERNSTHAFTEN VERLETZUNGEN ODER SACHSCHÄDEN FÜHREN UND DIE GARANTIE NICHTIG MACHEN. Der Eigentümer muss sicherstellen, dass alle Spieler diese Regeln zum sicheren Betrieb der Anlage kennen und befolgen.

  • Seite 4: Einpassung Von Bolzen Mit Enger Toleranz Überprüfen

    Einpassung von Bolzen mit enger Toleranz überprüfen Einpassung von Bolzen mit enger Toleranz überprüfen Um die optimale Spielbarkeit des Abprallboard-Systems zu gewährleisten, ist eine Einpassung mit geringer Toleranz zwischen Auszugskomponenten und Befestigungsteilen erforderlich. Überprüfen Sie die Einpassung großer Bolzen für die großen Öffnungen der Hubrohre, der Halterungen des Abprallboards und der Dreiecksplatten. Rütteln Sie die Bolzen vorsichtig mit einer kreisenden Bewegung, um bei Bedarf überschüssigen Lack aus den Öffnungen zu entfernen.
  • Seite 5 Packungsinhalt KIT 1 – STANDFUSS-MONTAGE – BA00004 203041 NUT, HEX FLANGE, 3/ 8- 16 265523 BOLT, HEX, 3/8-16 X 1 Schraube, Sechskantkopf, Unterlegscheibe, flach, 3/8 x 1 OD B3 Mutter, Sechskantflansch, 3/8-16 (x2) 3/8-16 x 1L (x4) (x12) Schraube, Sechskantkopf, Kontermutter, Nylon-Einsatz 3/8-16 Kontermutter, Nylon-Einsatz 1/2-13 3/8-16 x 1,5L (x2)

  • Seite 6: Radmontage Am Standfuss

    Packungsinhalt RADMONTAGE AM STANDFUSS Rad, 6" (x2) Transportgriff, Plastik (x1) U-Halterung, Drehpunkt (x1) 10 Radhalterung, (x1) 11 Untere Halterung, Drehpunkt (x1) 12 Scheibe, Drehpunkt, Plastik (x1) 13 Querstange (x1) 14 Achsstange, 20,5” lang (x1) 15 Gelenkrohr (x2) KIT 3 – RADMONTAGE – BA00005 265563 BOLT, HEX, 3/8-16 X 2-1/2, GR5 203041...
  • Seite 7 Packungsinhalt MONTAGE DES HUBSYSTEMS 16 Handkurbel, Spindelhub (x1) 17 Spindelhub (x1) 18 Hülse, Spindelhub (x1) 19 Kappe, Spindelhub (x1) 20 Stift, Handkurbel (x1) KIT 4 – MONTAGE DES HUBSYSTEMS AN DER STANGE – EL00002 203099Hex Locknut (Nylon Insert) 5/16-18 Schraube, Sechskantkopf, Kontermutter, Nylon-Einsatz, 5/16-18 x 2,75L (x1) 5/16-18 (x1)
  • Seite 8 Packungsinhalt KIT 5 – ABPRALLBOARD – AR00004 (Teil für die Seite skaliert) Schraube, Sechskantkopf, Unterlegscheibe, flach, 1,08 OD A2 Selbstsichernde Mutter, 1/2-13 (x7) 1/2-13 x 2,25L (x4) (x14) Schraube, Sechskantkopf, A4 Buchse, Plastik, 0,50 ID x 0,25L (x4) A6 Buchse, Plastik, 0,50 ID x 0,13L (x4) 1/2-13 x 8,4L (x3) Distanzstück, Plastik, Schwarz 1,7L (x2)

  • Seite 9: Montage Der Stadionabdeckung

    Werkzeuge & Materialien für die Montage MONTAGE DER STADIONABDECKUNG HÖHENEINSTELLUNG Handkurbel drehen, um das Abprallboard nach oben oder unten zu verschieben. Die Handkurbel nicht über den vom Hersteller vorgegebenen Höhenanzeigebereich von 7-1/2 bis 10 Fuß (2,3 bis 3,05 m) hinausdrehen. Der innenliegende Verstellmechanismus des Spindelhubs kann...

  • Seite 10: Montageüberblick

    Montageüberblick Montageüberblick Abprallboard (Abschnitt E, F) Hubsystem (Abschnitt D, E) Obere Stange (Abschnitt B, C) Korbrand (Abschnitt G) Stadionabdeckung Oberteil (Abschnitt C) Streben (Abschnitt B, C) Untere Stange (Abschnitt B, C) Standfuß Oberteil Stadionabdeckung (Abschnitt A, C) Unterteil (Abschnitt C) Standfuß...

  • Seite 11: Montage Des Standfußes

    Montage des Standfußes Montage des Standfußes Erforderliche Teile: Fertige Standfußbaugruppe: • Kit 1 • Kit 2 • Holzbrett Reststück • 1/2", 9/16", 3/4" Steckschlüssel oder Steckschlüsseleinsätze • Steckschlüsselverlängerung • Hammer WARNUNG Die folgenden Komponenten sind werkseitig vormontiert. PRÜFEN SIE DIE VORMONTIERTEN BAUTEILE AUF FESTIGKEIT. Sollten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an unseren Kundendienst, um Ersatzteile zu erhalten (siehe Kundendienstinformationen).
  • Seite 12 Montage des Standfußes VORMONTIERTE KOMPONENTEN 600074 202900 206340 202900 203331 208253 203331 203309 208253 600200 203309 908624 600200 265523 207585 208253 600075 203309 203041 203309 207692 203309...

  • Seite 13: Montage Des Standfusses

    Montage des Standfußes MONTAGE DES STANDFUSSES 1. Befestigen Sie das Oberteil (1) mit den Schrauben (B4), Unterlegscheiben (B2) und Muttern (B3) am unteren Teil des Standfußes. STANGENMONTAGE 1. Bestimmen Sie den oberen (3) und unteren (2) Abschnitt der Stange. 4-5" (10-12,7 cm) 2.
  • Seite 14 WENN EINE MINIMALE STANGENÜBERLAPPUNG VON 4-5" (10-12,7 CM) NICHT ERREICHT WERDEN KANN !! HALT !! FAHREN SIE NICHT MIT DEM NÄCHSTEN SCHRITT FORT! - RUFEN SIE ZUR UNTERSTÜTZUNG DEN SPALDING-KUNDENDIENST AN UNTER 1-800-558-5234. WICHTIG BEACHTEN SIE JEWEILS DIE AUSRICHTUNG DER STANGENABSCHNITTE. POSITIONIEREN SIE JEDEN STANGENABSCHNITT SO, DASS DIE VORDER- UND RÜCKSEITE BEIM ZUSAMMENBAU JEWEILS IN DIE GLEICHE...

  • Seite 15: Stange Auf Dem Standfuss Installieren

    Montage des Standfußes STANGE AUF DEM STANDFUSS INSTALLIEREN 1. Unterlegscheiben (B2) auf die vorinstallierten Schrauben legen. 2. Die untere Stange (2) mithilfe der Löcher in der unteren Stange auf die vorinstallierten Befestigungsschrauben stecken. 3. Die Stangenbaugruppe mit den Unterlegscheiben (B2) und Muttern (B5) an der Stangenmontageplatte befestigen.

  • Seite 16: Cstange Auf Dem Standfuss Installieren

    Montage des Standfußes STANGE AUF DEM STANDFUSS INSTALLIEREN 5. Die nicht gesicherten Enden der Standfußstreben (4 und 5) so drehen, dass sie mit den Befestigungslöchern im Standfuß übereinstimmen. 6. Die Enden der Standfußstreben (4 und 5) jeweils mit Schraube (B1) und Sicherungsscheibe (B7) am Rahmen des Standfußes befestigen.

  • Seite 17: Montage Des Fahrgestells

    Montage des Fahrgestells Montage des Fahrgestells Erforderliche Teile: Vollständig montiertes Fahrgestell: • Kit 3 • Holzbrett Reststück • 9/16" Steckschlüssel oder Schraubenschlüssel • Hammer STANDFUSS FÜR DIE RÄDER VORBEREITEN 1. Befestigen Sie die U-Halterung (9) mit den Schrauben (W4), Unterlegscheiben (W3) und Muttern (W2) an der Querstange (13).

  • Seite 18: Emontage Der Räder

    Montage des Fahrgestells STANDFUSS FÜR DIE RÄDER VORBEREITEN 2. Den Querträger (13) mit Hilfe der Schrauben (W1), Unterlegscheiben (W3) und Muttern (W2) durch den unteren Satz Löcher an den vorderen Streben (4) befestigen. MONTAGE DER RÄDER 1. Die Radachse (14) durch die Radhalterung (10) stecken. 2.
  • Seite 19 Montage des Fahrgestells MONTAGE DER RÄDER 4. Die Gelenkrohre (15) mit den Schrauben (W8) und Muttern (W2) an der Radhalterung (10) befestigen. WICHTIG NICHT ZU FEST ANZIEHEN. BEACHTEN SIE DIE AUSRICHTUNG DER ROHRE (15) MIT DEN KURZEN ENDEN UNTER DER RADHALTERUNG.

  • Seite 20: Fradbaugruppe Installieren

    Montage des Fahrgestells RADBAUGRUPPE INSTALLIEREN 1. Die untere Drehpunkthalterung (11) mit Schraube (W7), Scheibe (12) und Mutter (W6) an der Radbaugruppe befestigen. 2. Die Radbaugruppe mit Schraube (W5), Distanzstück (W10) und Mutter (W6) an der U-Halterung (9) befestigen. #W10 3. Den Transportgriff (8) mit Hilfe der Schlossschrauben (W8) und Muttern (W2) an der Radbaugruppe befestigen.

  • Seite 21: Montage Des Hubsystems

    Montage des Hubsystems Montage des Hubsystems Erforderliche Teile: Fertiges Hubsystem: • Kit 4 • 1/2" Steckschlüssel oder Schraubenschlüssel HUBSYSTEM INSTALLIEREN 1. Legen Sie die Baugruppe sicher auf einem Sägebock ab. 2. Die Hülse (18) über das Spindelhubgetriebe schieben und die Kappe (19) am oberen Ende anbringen.
  • Seite 22 Montage des Hubsystems HUBSYSTEM INSTALLIEREN 3. Den Spindelhub mit Schraube (E1) und Mutter (E2) an der Stangenhalterung befestigen. 4. Die Handkurbel (16) mit dem Stift (20) am Spindelhub befestigen.

  • Seite 23: Oberen Teil Des Hubsystems Montieren

    Oberen Teil des Hubsystems montieren Oberen Teil des Hubsystems montieren Erforderliche Teile: Fertige Abprallboard-Baugruppe: • Kit 5 • 3/4" Steckschlüssel oder Schraubenschlüssel • Steckschlüsselverlängerung • Sägebock WARNUNG DIESER MONTAGESCHRITT MUSS VON ZWEI PERSONEN DURCHGEFÜHRT WERDEN. DIE NICHTBEACHTUNG DIESER WARNUNG KANN ZU ERNSTHAFTEN VERLETZUNGEN UND/ODER SACHSCHÄDEN FÜHREN. HUBROHRBAUGRUPPE ANBRINGEN 1.
  • Seite 24 Oberen Teil des Hubsystems montieren HUBROHRBAUGRUPPE ANBRINGEN 2. Während das System sicher auf dem Sägebock ruht, die Hubrohre (21 und 22) mit Schrauben (A5), Unterlegscheiben (A3), Buchsen (A4) un Muttern (A2) am oberen Stangenabschnitt (3) befestigen. WARNUNG DIE SCHRAUBEN (A5) IN DEN KONTERMUTTERN (A2) FESTZIEHEN, BIS SIE MIT DER AUSSENKANTE DER KONTERMUTTER BÜNDIG ABSCHLIESSEN.
  • Seite 25 Oberen Teil des Hubsystems montieren HUBROHRBAUGRUPPE ANBRINGEN 3. Während das System sicher auf dem Sägebock ruht, die Schraubenlöcher des inneren Spindelhub-Metallelements (17) an den Schraubenlöchern der äußeren Kunststoffhülse des Spindelhubelements (18) ausrichten. 4. Die Spindelhubbaugruppe am unteren Hubrohr (22) mit Schraube (A5), Unterlegscheiben (A3), Distanzstücken (A7) und Mutter (A2) anbringen.
  • Seite 26 Oberen Teil des Hubsystems montieren ABPRALLBOARD ANBRINGEN 4. Den Standfuß halb mit Wasser (ca. 25 Gallonen / 95 Liter) oder Sand (ca. 295 lbs. / 134 kg) füllen. 5. Die Kappe (24) zum Verschließen in den Standfuß (1) drücken. 6. Die Höhe des Abprallboards auf die niedrigste Position einstellen und die Anlage an die gewünschte Position rollen.
  • Seite 27 Oberen Teil des Hubsystems montieren ABPRALLBOARD ANBRINGEN 11. Das Abprallboard (23) wird mit den Schrauben (A1), Unterlegscheiben (A3), Buchsen (A6) und Muttern (A2) an den Hubrohren (21 und 22) befestigt. WARNUNG DIE SCHRAUBE (A1) IN DER KONTERMUTTER (A2) FESTZIEHEN, BIS SIE MIT DER AUSSENKANTE DER KONTERMUTTER BÜNDIG ABSCHLIESST.

  • Seite 28: Korbmontage

    Korbmontage Korbmontage Erforderliche Teile: Fertige Korbbaugruppe: • Kit 6 • 1/2", 3/4" Steckschlüssel oder Schraubenschlüssel • Steckschlüsselverlängerung • #3 Kreuzschlitz- Schraubendreher KORBMONTAGE 1. Entfernen Sie die Schrauben, mit denen die Korbrandabdeckung befestigt ist.
  • Seite 29 Korbmontage KORBMONTAGE 2. Das Abprallboard auf die niedrigste Einstellung einstellen und die Korbrandbaugruppe (27) mit Schrauben (R1), Unterlegscheiben (R2) und Muttern (R3) am Schaumstoffpolster (26) auf dem Board befestigen. HINWEIS Falls gewünscht, die Mutter anziehen, um den Bewegungswiderstand des Korbrandes zu erhöhen.
  • Seite 30 Korbmontage KORBMONTAGE 3. Die Randabdeckung mit den hierfür vorgesehenen Schrauben wieder montieren. 4. Das Netz (28) am Korbrand (27) befestigen.
  • Seite 31 Korbmontage KORBMONTAGE 5. Den Aufkleber für die Höhenverstellung und das Verschieben der Anlage (32) an der Vorderseite der Stange anbringen, so dass er deutlich sichtbar ist. HÖHENEINSTELLUNG Handkurbel drehen, um das Abprallboard nach oben oder unten zu verschieben. Die Handkurbel nicht über den vom Hersteller vorgegebenen Höhenanzeigebereich...
  • Seite 32 Korbmontage KORBMONTAGE 10. Handkurbel drehen, um das Abprallboard auf die gewünschte Höhe nach oben oder unten zu bewegen. WARNUNG KINDERN DARF DAS EINSTELLEN DER HÖHE NICHT GESTATTET WERDEN. DIE HANDKURBEL NICHT ÜBER DEN HÖHENANZEIGEBEREICH VON 7-1/2 BIS 10 FUSS (2,3 BIS 3,05 METER) HINAUSDREHEN, DA SONST DER VERSTELLMECHANISMUS BESCHÄDIGT WERDEN KANN.

  • Seite 33: Die Stadionabdeckung Installieren

    Die Stadionabdeckung installieren Die Stadionabdeckung installieren Erforderliche Teile: Fertig montierte Einheit: • Kit 7 • 9/16" Steckschlüssel oder Schraubenschlüssel DIE STADIONABDECKUNG INSTALLIEREN 1. Den oberen Teil der Stadionabdeckung (30) mit den Schrauben (P1) und Muttern (P2) an der vorderen Strebe (4) befestigen.
  • Seite 34 Die Stadionabdeckung installieren DIE STADIONABDECKUNG INSTALLIEREN 2. Den unteren Teil der Stadionabdeckung (29) hinter den Transportgriff (8) schieben und mit den Schrauben (P1) und Muttern (P2) sichern.

  • Seite 35: Montierte Einheit Für Den Gebrauch Sichern

    Montierte Einheit für den Gebrauch sichern Montierte Einheit für den Gebrauch sichern Erforderliche Teile: Fertig montierte Einheit: • Wasser • Sand WARNUNG • ZWEI KOMPETENTE ERWACHSENE SIND FÜR DIESES VERFAHREN ERFORDERLICH. NICHTBEACHTUNG DIESER WARNUNG KANN ZU ERNSTHAFTEN VERLETZUNGEN FÜHREN. • LASSEN SIE DEN AUFBAU NICHT UNBEAUFSICHTIGT, WENN ER NICHT BEFÜLLT IST; ER KÖNNTE UMKIPPEN.

  • Seite 36: Lbodenverankerung Befestigen

    Montierte Einheit für den Gebrauch sichern BODENVERANKERUNG BEFESTIGEN 1. Das System an der gewünschten Stelle aufstellen. 2. Das Seil straff spannen, um die Lage der Bodenverankerung (31) zu bestimmen. 3. Die Bodenverankerung (31) im Boden befestigen. 4. Die Seilschlinge in die Öse der Bodenverankerung hängen (31).

  • Seite 37: Betrieb

    Betrieb Betrieb EINSTELLEN DER HÖHE 1. Handkurbel drehen, um das Abprallboard auf die gewünschte Höhe nach oben oder unten zu bewegen. WARNUNG KINDERN DARF DAS EINSTELLEN DER HÖHE NICHT GESTATTET WERDEN. DIE HANDKURBEL NICHT ÜBER DEN HÖHENANZEIGEBEREICH VON 7-1/2 BIS 10 FUSS (2,3 BIS 3,05 METER) HINAUSDREHEN, DA SONST DER VERSTELLMECHANISMUS BESCHÄDIGT WERDEN KANN.

  • Seite 38: Teileliste

    Teileliste Teileliste...
  • Seite 39 Teileliste Element Anz. Artikelnr. Beschreibung Element Anz. Artikelnr. Beschreibung 600076 Standfuß Oberteil Korbrand 901183 Unterer Stangenabschnitt Netz 901184 Oberer Stangenabschnitt 600077 Stadionabdeckung, Unterteil Strebe, vorne, 62,75" L, mit 908459 600078 Stadionabdeckung, Oberteil Löchern 908699 Strebe, hinten, 62,75" L 203124 Bodenverankerung Aufkleber, Höheneinstellung und 700376 Standfuß...
  • Seite 40 Teileliste Element Anz. Artikelnr. Beschreibung Element Anz. Artikelnr. Beschreibung Kontermutter, Nylon-Einsatz, 203099 203299 Unterlegscheibe, 3/8 flach 5/16-18 Schlossschraube, 3/8-16 x Schraube, Sechskantkopf, 3/8-16 x 206011 265563 2,75” L 2,5” L Schraube, Sechskantkopf, 3/8-16 x 203041 Mutter, Sechskantflansch, 3/8-16 203330 4,5” L Schraube, Sechskantflansch, 201611 203063...

  • Seite 42: Sicherheitsaufkleber
