SPALDING THE BEAST SPA0012 Benutzerhandbuch

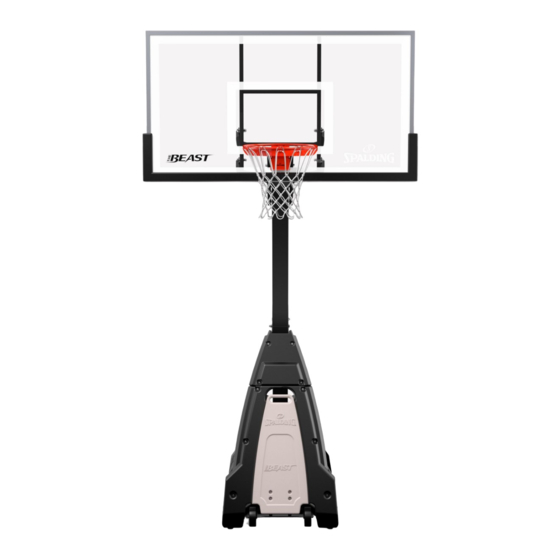

Mobile basketballanlage
Vorschau ausblenden Andere Handbücher für THE BEAST SPA0012:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
MOBILE BASKETBALLANLAGE
Gebührenfreie Kundendienstnummer
U.S.A.:
1-800-558-5234
Kanada:
1-800-284-8339
Europa:
+353 51 379777
Australien: 1300 367 582
www.spalding.com
WARNUNG
LESEN UND VERSTEHEN SIE DIESES
BENUTZERHANDBUCH, BEVOR SIE DIESES GERÄT
VERWENDEN.
DIE NICHTBEACHTUNG DER BEDIENUNGSANLEITUNG KANN
VERLETZUNGEN ODER SACHSCHÄDEN ZUR FOLGE HABEN.
Benutzerhandbuch
Modellnummer:
(siehe Produktverpackung)
02/21 ID#
M7B61G00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SPALDING THE BEAST SPA0012

Inhaltszusammenfassung für SPALDING THE BEAST SPA0012

  • Seite 1 Gebührenfreie Kundendienstnummer U.S.A.: 1-800-558-5234 Kanada: 1-800-284-8339 Europa: +353 51 379777 Australien: 1300 367 582 www.spalding.com WARNUNG LESEN UND VERSTEHEN SIE DIESES BENUTZERHANDBUCH, BEVOR SIE DIESES GERÄT VERWENDEN. DIE NICHTBEACHTUNG DER BEDIENUNGSANLEITUNG KANN VERLETZUNGEN ODER SACHSCHÄDEN ZUR FOLGE HABEN. M7B61G00 02/21 ID#...

  • Seite 2: Inhaltsverzeichnis

    Informationen über Ihr Modell enthält. WARNUNG DIE NICHTBEACHTUNG DER BEDIENUNGSANLEITUNG KANN VERLETZUNGEN ODER SACHSCHÄDEN ZUR FOLGE HABEN. Kontakt Fragen oder fehlende Artikel? Gehen Sie NICHT zurück zum Händler! E-Mail: warrantyservice@custserv.fotlinc.com Gebührenfreie 1 800-558-5234 Kundendienstnummer: Postadresse: Spalding PO Box 90015 Bowling Green, KY 42102...

  • Seite 3: Garantie

    Garantie Garantie Die aktuellsten Garantieinformationen für das Basketballsystem finden Sie auf www.Spalding.com oder indem Sie den Spalding-Kundendienst anrufen unter 1-800-558-5234. Sicherheitshinweise WARNUNG NICHTBEACHTUNG DIESER SICHERHEITSHINWEISE KANN ZU ERNSTHAFTEN VERLETZUNGEN ODER SACHSCHÄDEN FÜHREN UND DIE GARANTIE NICHTIG MACHEN. Der Eigentümer muss sicherstellen, dass alle Spieler diese Regeln zum sicheren Betrieb der Anlage kennen und befolgen.

  • Seite 4: Einpassung Von Bolzen Mit Enger Toleranz Überprüfen

    Einpassung von Bolzen mit enger Toleranz überprüfen Einpassung von Bolzen mit enger Toleranz überprüfen Um die optimale Spielbarkeit des Abprallboard-Systems zu gewährleisten, ist eine Einpassung mit geringer Toleranz zwischen Auszugskomponenten und Befestigungsteilen erforderlich. Überprüfen Sie die Einpassung großer Bolzen für die großen Öffnungen der Hubrohre, der Halterungen des Abprallboards und der Dreiecksplatten.
  • Seite 5 Packungsinhalt KIT 1 – 208745 Schraube, Sechskantkopf, 5/16-18 Hutmutter, 5/16-18 (x1) Unterlegscheibe, flach, 5/16 (x2) x 4,5" lang (x1) KIT 2 – STANDFUSS-MONTAGE – BA00003 265523 BOLT, HEX, 3/8-16 X 1 Schraube, Sechskantkopf, Schraube, Sechskantkopf, 3/8-16 x 1" Kontermutter, Nylon-Einsatz 1/2-13 1/2-13 x 6"...
  • Seite 6 Packungsinhalt RADMONTAGE AM STANDFUSS 15 Rad, 6" (x2) 16 Transportgriff, Plastik, (x1) 17 U-Halterung, Drehpunkt (x1) 18 Radhalterung, (x1) 19 Untere Halterung, Drehpunkt (x1) 20 Scheibe, Drehpunkt, Plastik (x1) 21 Querstange (x1) 22 Achsstange, 20,5” lang (x1) 23 Gelenkrohr (x2) KIT 3 –...
  • Seite 7 Packungsinhalt MONTAGE DES HUBSYSTEMS 34 Handkurbel, Spindelhub (x1) 35 Spindelhub (x1) 36 Hülse, Spindelhub (x1) 37 Kappe, Spindelhub (x1) 38 Stift, Handkurbel (x1) KIT 4 – MONTAGE DES HUBSYSTEMS AN DER STANGE – EL00002 203099Hex Locknut (Nylon Insert) 5/16-18 Schraube, Sechskantkopf, 5/16-18 Kontermutter, Nylon-Einsatz 5/16- x 2,75L (x1) 18 (x1)
  • Seite 8 Packungsinhalt KIT 5 – ABPRALLBOARD – AR00003 (Teil für die Seite skaliert) Kontermutter, Nylon-Einsatz 1/2-13 Schraube, Sechskantkopf, 1/2-13 Schraube, Sechskantkopf, 1/2-13 x (x7) x 7,5" lang (x3) 2,50" lang (x4) Plastikbuchse, 0,50” ID x 0,25” lang Unterlegscheibe, flach, 1,08” OD Distanzstück aus Plastik, 0,53"...
  • Seite 9 Packungsinhalt KIT 6 – KORB – 222700 Schraube, Sechskantflansch, 5/16- Mutter, Sechskantflansch, 5/16-18 203100 13 Unterlegscheibe, flach, 3/8 (x4) NUT, HEX FLANGE, 5/16-18 18 x 3L (x4) (x4) KIT 7 – KORB – 26809003 59 T-Bolzen, 3/8-16 x 3" lang (x1) 60 Schraube, selbstschneidend, 1/4”...

  • Seite 10: Werkzeuge & Materialien Für Die Montage

    Werkzeuge & Materialien für die Montage MONTAGE DER STADIONABDECKUNG HÖHENEINSTELLUNG Handkurbel drehen, um das Abprallboard nach oben oder unten zu verschieben. Die Handkurbel nicht über den vom Hersteller vorgegebenen Höhenanzeigebereich von 7-1/2 bis 10 Fuß (2,3 bis 3,05 m) hinausdrehen. Der innenliegende Verstellmechanismus des Spindelhubs kann...

  • Seite 11: Montageüberblick

    Montageüberblick Montageüberblick Abprallboard (Abschnitt E, F) Hubsystem (Abschnitt D, E) Obere Stange (Abschnitt B, C) Korbrand (Abschnitt G) Stadionabdeckung, Untere Stange Oberteil Standfuß (Abschnitt B, C) (Abschnitt B, C) (Abschnitt C) Stadionabdeckung, Unterteil (Abschnitt C) Streben (Abschnitt B, C) Boden-Rückhalteseil (Abschnitt B, C) Räderfahrgestell (Abschnitt A)

  • Seite 12: Montage Des Standfußes

    Montage des Standfußes Montage des Standfußes Erforderliche Teile: Fertige Standfußbaugruppe: • Kit 1 • Kit 2 • Holzbrett Reststück • 1/2", 9/16", 3/4" Steckschlüssel oder Steckschlüsseleinsätze • Steckschlüsselverlängerung • Hammer WARNUNG Die folgenden Komponenten sind werkseitig vormontiert. PRÜFEN SIE DIE VORMONTIERTEN BAUTEILE AUF FESTIGKEIT. Sollten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an unseren Kundendienst, um Ersatzteile zu erhalten (siehe Kundendienstinformationen).
  • Seite 13 Montage des Standfußes VORMONTIERTE KOMPONENTEN 600074 202900 206340 202900 203331 208253 203331 203309 208253 600200 203309 908624 600200 265523 207585 208253 600075 203309 203041 203309 207692 203309...
  • Seite 14 Montage des Standfußes STANGENMONTAGE 1. Bestimmen Sie den oberen (3) und unteren (2) Abschnitt der Stange. 4-5" 2. Markieren Sie 4-5" (10-12,7 cm) (10-12,7 cm) von der Oberkante des unteren (2) Stangenabschnitts.
  • Seite 15 WENN EINE MINIMALE STANGENÜBERLAPPUNG VON 4-5" (10-12,7 CM) NICHT ERREICHT WERDEN KANN !! HALT !! FAHREN SIE NICHT MIT DEM NÄCHSTEN SCHRITT FORT! - RUFEN SIE ZUR UNTERSTÜTZUNG DEN SPALDING-KUNDENDIENST AN UNTER 1-800-558-5234. WICHTIG BEACHTEN SIE JEWEILS DIE AUSRICHTUNG DER STANGENABSCHNITTE. POSITIONIEREN SIE JEDEN STANGENABSCHNITT SO, DASS DIE VORDER- UND RÜCKSEITE BEIM ZUSAMMENBAU JEWEILS IN DIE GLEICHE...
  • Seite 16 Montage des Standfußes STANGE AUF DEM STANDFUSS INSTALLIEREN 1. Unterlegscheiben (13) auf die vorinstallierten Schrauben legen. 2. Die untere Stange (2) mithilfe der Löcher in der unteren Stange auf die vorinstallierten Befestigungsschrauben stecken. 3. Die Stangenbaugruppe mit den Unterlegscheiben (13) und Muttern (11) an der Stangenmontageplatte befestigen.
  • Seite 17 Montage des Standfußes STANGE AUF DEM STANDFUSS INSTALLIEREN 5. Die nicht gesicherten Enden der Standfußstreben (4) so drehen, dass sie mit den Befestigungslöchern im Standfuß übereinstimmen. 6. Die Enden der Standfußstreben (4) jeweils mit Schraube (9) und Sicherungsscheibe (14) am Rahmen des Standfußes befestigen.

  • Seite 18: Montage Des Fahrgestells

    Montage des Fahrgestells Montage des Fahrgestells Erforderliche Teile: Vollständig montiertes Fahrgestell: • Kit 3 • Holzbrett Reststück • 9/16" Steckschlüssel oder Schraubenschlüssel • Hammer STANDFUSS FÜR DIE RÄDER VORBEREITEN 1. Die U-Halterung (17) mit den Schrauben (25), Unterlegscheiben (33) und Muttern (30) an der Querstange (21) befestigen.
  • Seite 19 Montage des Fahrgestells STANDFUSS FÜR DIE RÄDER VORBEREITEN 2. Die Querstange (21) mit Hilfe der Schrauben (26), Unterlegscheiben (33) und Muttern (30) nur durch den unteren Satz Löcher an den vorderen Streben (4) befestigen. MONTAGE DER RÄDER 1. Die Radachse (22) durch die Radhalterung (18) stecken. 2.
  • Seite 20 Montage des Fahrgestells MONTAGE DER RÄDER 4. Die Gelenkrohre (23) mit den Schrauben (28) und Muttern (30) an der Radhalterung (18) befestigen. WICHTIG BEACHTEN SIE DIE AUSRICHTUNG DER GELENKROHRE (23). DIE KURZEN ENDEN BEFINDEN SICH UNTER DER RADHALTERUNG (18). NICHT ZU FEST ANZIEHEN.

  • Seite 21: Eradbaugruppe Installieren

    Montage des Fahrgestells RADBAUGRUPPE INSTALLIEREN 1. Die untere Drehpunkthalterung (19) mit Schraube (24), Drehscheibe (20) und Mutter (11) an der Radbaugruppe befestigen. 2. Die Radbaugruppe mit Schraube (27), Distanzstück (32) und Mutter (11) an der U-Halterung (17) befestigen. 3. Den Transportgriff (16) mit Hilfe der Schlossschrauben (28) und Muttern (30) an der Radbaugruppe befestigen.

  • Seite 22: Montage Des Hubsystems

    Montage des Hubsystems Montage des Hubsystems Erforderliche Teile: Fertiges Hubsystem: • Kit 4 • 1/2" Steckschlüssel oder Schraubenschlüssel HUBSYSTEM INSTALLIEREN 1. Legen Sie die Baugruppe sicher auf einem Sägebock ab. 2. Die Spindelhubhülse (36) über den Spindelhub schieben und die Kappe (37) am oberen Ende anbringen.
  • Seite 23 Montage des Hubsystems HUBSYSTEM INSTALLIEREN 3. Den Spindelhub mit Schraube (39) und Mutter (40) an der Stangenhalterung befestigen. 4. Die Handkurbel (34) mit dem Stift (38) am Spindelhub befestigen.

  • Seite 24: Oberen Teil Des Hubsystems Montieren

    Oberen Teil des Hubsystems montieren Oberen Teil des Hubsystems montieren Erforderliche Teile: Fertige Abprallboard-Baugruppe: • Kit 5 • 3/4" Steckschlüssel oder Schraubenschlüssel • Sägebock WARNUNG DIESER MONTAGESCHRITT MUSS VON ZWEI PERSONEN DURCHGEFÜHRT WERDEN. DIE NICHTBEACHTUNG DIESER WARNUNG KANN ZU ERNSTHAFTEN VERLETZUNGEN UND/ODER SACHSCHÄDEN FÜHREN. HUBROHRBAUGRUPPE ANBRINGEN 1.
  • Seite 25 Oberen Teil des Hubsystems montieren HUBROHRBAUGRUPPE ANBRINGEN 2. Während das System sicher auf dem Sägebock ruht, die Hubrohre (41 und 42) mit Schrauben (46), Unterlegscheiben (50), Distanzstücken (49) und Muttern (10) am oberen Stangenabschnitt (3) befestigen. 3. Stangenabdeckung installieren (45). WARNUNG ZIEHEN SIE DIE SCHRAUBEN (46) IN DEN KONTERMUTTERN (10) FEST, BIS SIE MIT DER ÄUSSEREN KANTE DER KONTERMUTTER BÜNDIG (AUF EINER EBENE) IST.
  • Seite 26 Oberen Teil des Hubsystems montieren HUBROHRBAUGRUPPE ANBRINGEN 4. Während das System sicher auf dem Sägebock ruht, die Schraubenlöcher des inneren Spindelhub-Metallelements (35) an den Schraubenlöchern der äußeren Kunststoffhülse des Spindelhubelements (36) ausrichten. 5. Die Spindelhubbaugruppe am unteren Hubrohr (42) mit Schraube (46), Unterlegscheiben (50), Distanzstücken (51) und Mutter (10) anbringen.
  • Seite 27 Oberen Teil des Hubsystems montieren ABPRALLBOARD ANBRINGEN 4. Den Standfuß halb mit Wasser (ca. 25 Gallonen / 95 Liter) oder Sand (ca. 295 lbs. / 134 kg) füllen. 5. Die Verschlusskappe (44) zum Verschließen in den Standfuß (1) drücken. 6. Die Höhe des Abprallboards auf die niedrigste Position einstellen und die Anlage an die gewünschte Position rollen.
  • Seite 28 Oberen Teil des Hubsystems montieren ABPRALLBOARD ANBRINGEN 10. Befestigen Sie das Abprallboard (44) an den Hubrohren (41 und 42) unter Verwendung von Schrauben (47), Unterlegscheiben (50), Buchsen (49) und Muttern (10). WARNUNG ZIEHEN SIE DIE SCHRAUBE (47) IN DER KONTERMUTTER (10) FEST, BIS SIE MIT DER ÄUSSEREN KANTE DER KONTERMUTTER BÜNDIG (AUF EINER EBENE) IST.

  • Seite 29: Korbmontage

    Korbmontage Korbmontage Erforderliche Teile: Fertige Korbbaugruppe: • Kit 6 • Kit 7 • 1/2", 3/4" Steckschlüssel oder Schraubenschlüssel • Steckschlüsselverlängerung • #3 Kreuzschlitz- Schraubendreher KORBMONTAGE 1. Stecken Sie den T-Bolzen (59) durch die Slam Jam-Halterung (61). 2. Das Abprallboard auf die niedrigste Einstellung einstellen und die Slam Jam-Halterung (61) durch das Schaumstoffpolster (55) mit Schrauben (56), Unterlegscheiben (13) und Muttern (58) auf dem Board befestigen.
  • Seite 30 Korbmontage KORBMONTAGE 3. Die Schrauben (60), die die Randabdeckung (62) sichern, entfernen. 4. Die Korbrandeinheit (52) in die Slam Jam-Halterung (61) einfügen und dabei den T-Bolzen (59) durch den Rand gleiten lassen. 5. Setzen Sie die Federhalterung (63), die Feder (64) und die Unterlegscheibe (65) auf den T-Bolzen (59).
  • Seite 31 Korbmontage KORBMONTAGE 7. Die Mutter (66) solange festziehen, bis 1/8” (3 mm) des Schraubengewindes am Ende 1/8" des T-Bolzens (59) zu sehen sind. (3mm) HINWEIS Falls gewünscht, die Mutter anziehen, um den Bewegungswiderstand des Korbrandes zu erhöhen. 8. Die Korbrandabdeckung (62) mit den hierfür vorgesehenen Schrauben (60) wieder montieren.
  • Seite 32 Korbmontage KORBMONTAGE 9. Das Netz (53) am Korbrand (52) befestigen. AUFKLEBER ANBRINGEN 1. Den Aufkleber für die Höhenverstellung und das Verschieben der Anlage (57) an der Vorderseite der Stange anbringen, so dass er deutlich sichtbar ist. HÖHENEINSTELLUNG Handkurbel drehen, um das Abprallboard nach oben oder unten zu verschieben.

  • Seite 33: Aufkleber Anbringen

    Korbmontage AUFKLEBER ANBRINGEN 2. Die Etiketten für die Höhenanzeige (48) auf dem Spindelhubelement anbringen. 3. Stellen Sie hierfür die Höhe auf 7-1/2 Fuß (2,3 m) ein, von der Oberkante des Korbrandes bis zur Spielfeldoberfläche gemessen. 4. Bringen Sie das Etikett für 7-1/2 Fuß...

  • Seite 34: Stadionabdeckung Installieren

    Stadionabdeckung installieren Stadionabdeckung installieren Erforderliche Teile: Fertig montierte Einheit: • Kit 6 • 9/16" Steckschlüssel oder Schraubenschlüssel STADIONABDECKUNG INSTALLIEREN 1. Den oberen Teil der Stadionabdeckung (68) mit den Schrauben (29) und Muttern (30) an der vorderen Strebe (4) befestigen.
  • Seite 35 Stadionabdeckung installieren STADIONABDECKUNG INSTALLIEREN 2. Den unteren Teil der Stadionabdeckung (67) hinter den Transportgriff (16) schieben und mit den Schrauben (29) und Muttern (30) sichern.

  • Seite 36: Montierte Einheit Für Den Gebrauch Sichern

    Montierte Einheit für den Gebrauch sichern Montierte Einheit für den Gebrauch sichern Erforderliche Teile: Fertig montierte Einheit: • Wasser • Sand WARNUNG • FÜR DIESES VERFAHREN SIND ZWEI KOMPETENTE ERWACHSENE ERFORDERLICH. DIE NICHTBEACHTUNG DIESER WARNUNG KANN ZU ERNSTHAFTEN VERLETZUNGEN FÜHREN. •...
  • Seite 37 Montierte Einheit für den Gebrauch sichern BODENVERANKERUNG BEFESTIGEN 1. Das System an der gewünschten Stelle aufstellen. 2. Das Seil straff spannen, um die Position für die Bodenverankerung (69) zu bestimmen. 3. Die Bodenverankerung (69) im Boden befestigen. 4. Die Seilschlinge in die Öse der Bodenverankerung hängen (69).

  • Seite 38: Betrieb

    Betrieb Betrieb EINSTELLEN DER HÖHE 1. Die Handkurbel drehen, um das Abprallboard auf die gewünschte Höhe nach oben oder unten zu bewegen. WARNUNG KINDERN DARF DAS EINSTELLEN DER HÖHE NICHT GESTATTET WERDEN. DIE HANDKURBEL NICHT ÜBER DEN HÖHENANZEIGEBEREICH VON 7-1/2 BIS 10 FUSS (2,3 BIS 3,05 METER) HINAUSDREHEN, DA SONST DER VERSTELLMECHANISMUS BESCHÄDIGT WERDEN KANN.

  • Seite 39: Teileliste

    Teileliste Teileliste...
  • Seite 40 Teileliste Element Anz. Artikelnr. Beschreibung Element Anz. Artikelnr. Beschreibung Schlossschraube 3/8-16 x 2" 700376 Standfuß 203277 lang Schlossschraube 3/8-16 x 901329 Unterer Stangenabschnitt 206011 2,75" lang Mutter, Sechskantflansch, 901330 Oberer Stangenabschnitt 203041 3/8-16 908459 Vordere Strebe 207550 Achsmutter Schraube, Sechskantkopf, Distanzstück, 0,379 ID x 3,5"...
  • Seite 41 Teileliste Element Anz. Artikelnr. Beschreibung Element Anz. Artikelnr. Beschreibung 203274 Polster, Schaumstoff 200318 Federhalterung, Zink Schraube, Sechskantflansch 201611 208760 Feder 5/16-18 x 3" lang Aufkleber, Höheneinstellung 574090 203470 Unterlegscheibe, 9/16” und Transport Mutter, Sechskantflansch, 203100 203795 Sechskantmutter 3/8-18 5/16-18 206048 T-Bolzen, 3/8-16 x 3"...

  • Seite 42: Sicherheitsaufkleber

    Die Anlage an die gewünschte Stelle schieben. Den Griff wieder in seine Ausgangsposition zurückdrehen. Das System auf Stabilität prüfen. 2-5/8" Wide x 7-1/8" Long GE574090 12/06 LABEL AS APPROVED BY HUFFY SPORTS ENGINEERING FOR OUTDOOR APPLICATION © Copyright 2020 durch Russell Brands, LLC www.spalding.com...
