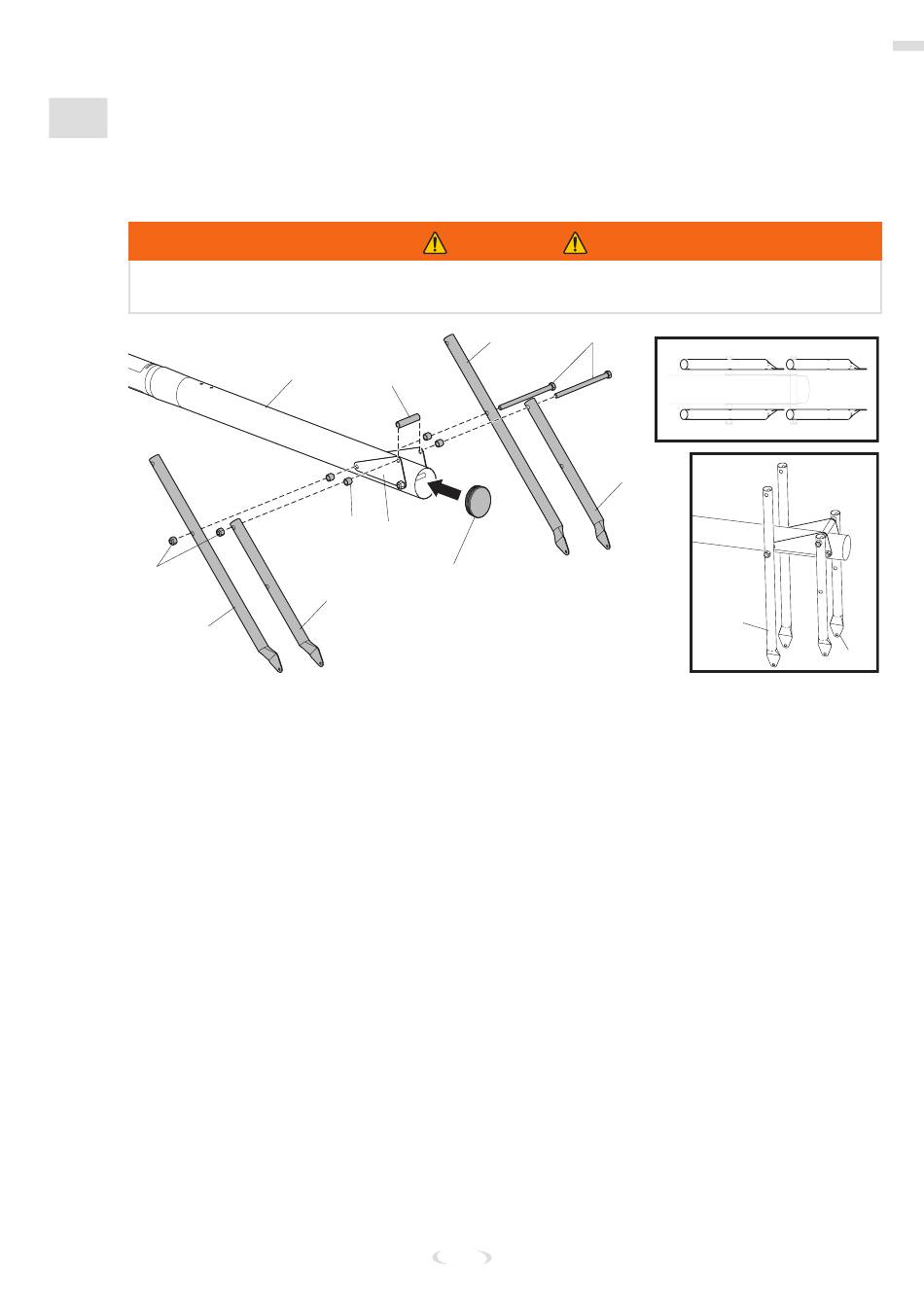

HUBROHRBAUGRUPPE ANBRINGEN
3. Befestigen Sie die Hubrohre (31 und 32) durch die Dreiecksplatten (33) mit Hilfe der Schrauben
(37), Distanzstücke (42 und 40) und Muttern (39) am oberen Stangenabschnitt (12).
4. Installieren Sie die Kappe (35) auf der oberen Stange (12).
ZIEHEN SIE DIE SCHRAUBE (37) IN DER KONTERMUTTER (39) FEST, BIS SIE MIT DER ÄUSSEREN KANTE DER
KONTERMUTTER BÜNDIG (AUF EINER EBENE) IST.
