Assemblage du panneau
E

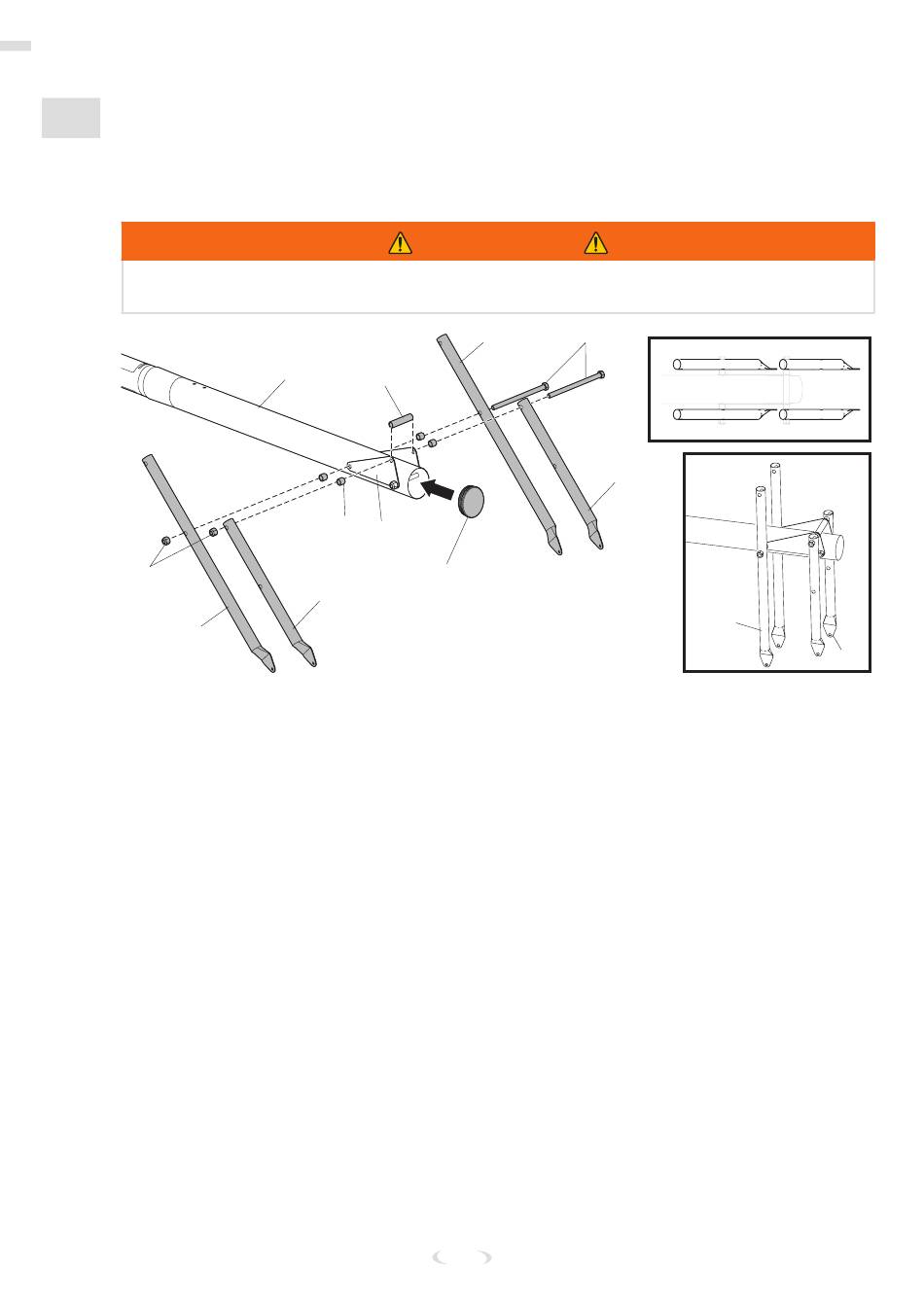

FIXATION DE L'ASSEMBLAGE DE TUBES DU SYSTÈME DE LEVAGE
3. Attachez les tubes du système de levage (31 et 32) au poteau supérieur (12) via les plaques
triangulaires (33) avec les vis (37), les cales d'espacement (42 et 40) et les écrous (39).
4. Installez le bouchon de poteau (35) sur le poteau supérieur (12).
SERRER LES VIS (37) DANS LES ÉCROUS DE BLOCAGE (39) JUSQU'À ATTEINDRE LE BORD EXTÉRIEUR DE
L'ÉCROU DE BLOCAGE.
