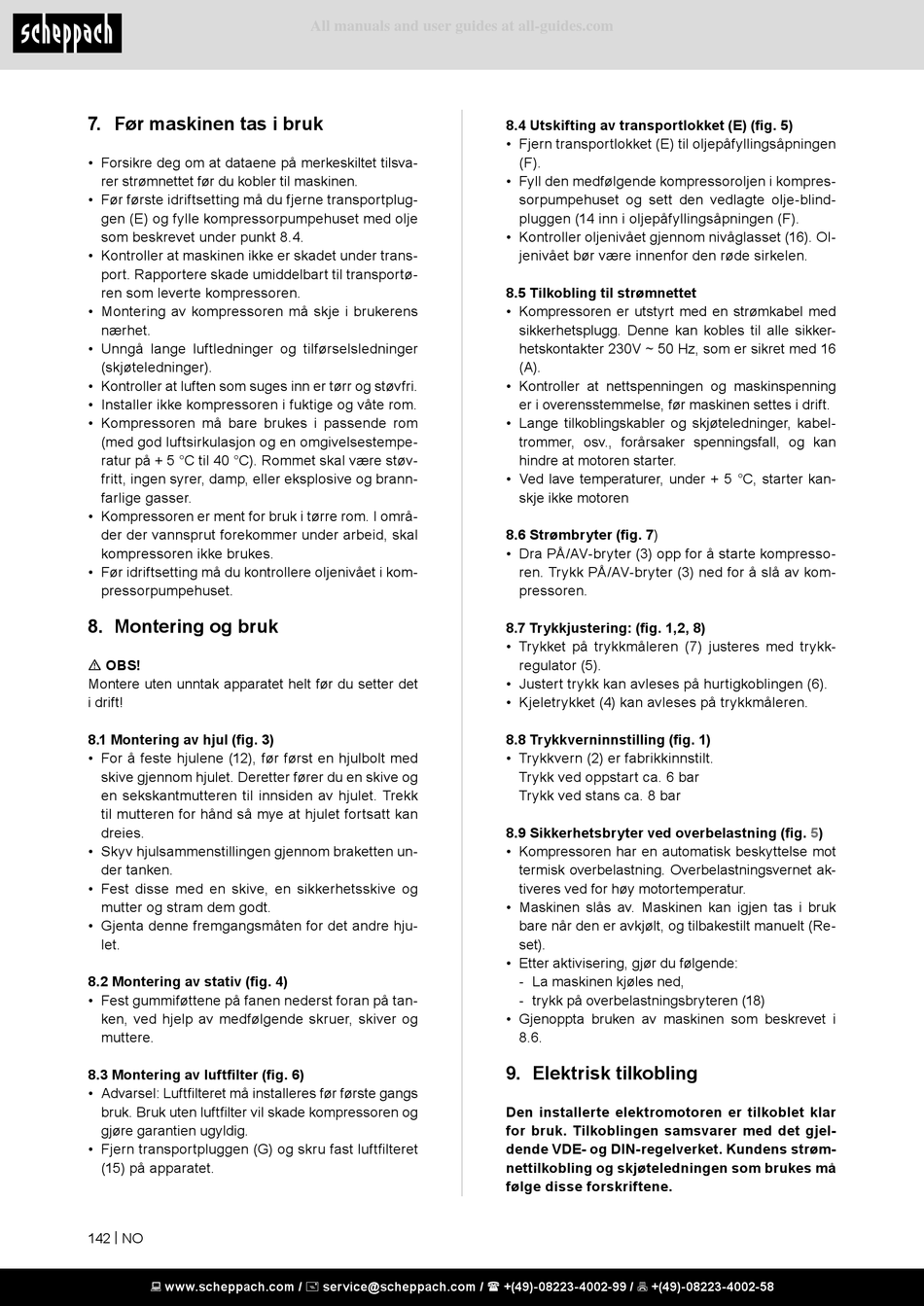

7. Før maskinen tas i bruk
• Forsikre deg om at dataene på merkeskiltet tilsva-
rer strømnettet før du kobler til maskinen.
• Før første idriftsetting må du fjerne transportplug-
gen (E) og fylle kompressorpumpehuset med olje
som beskrevet under punkt 8.4.
• Kontroller at maskinen ikke er skadet under trans-
port. Rapportere skade umiddelbart til transportø-
ren som leverte kompressoren.
• Montering av kompressoren må skje i brukerens
nærhet.
• Unngå lange luftledninger og tilførselsledninger
(skjøteledninger).
• Kontroller at luften som suges inn er tørr og støvfri.
• Installer ikke kompressoren i fuktige og våte rom.
• Kompressoren må bare brukes i passende rom
(med god luftsirkulasjon og en omgivelsestempe-
ratur på + 5 °C til 40 °C). Rommet skal være støv-
fritt, ingen syrer, damp, eller eksplosive og brann-
farlige gasser.
• Kompressoren er ment for bruk i tørre rom. I områ-
der der vannsprut forekommer under arbeid, skal
kompressoren ikke brukes.
• Før idriftsetting må du kontrollere oljenivået i kom-
pressorpumpehuset.

8. Montering og bruk

m OBS!
Montere uten unntak apparatet helt før du setter det
i drift!
8.1 Montering av hjul (fig. 3)
• For å feste hjulene (12), før først en hjulbolt med
skive gjennom hjulet. Deretter fører du en skive og
en sekskantmutteren til innsiden av hjulet. Trekk
til mutteren for hånd så mye at hjulet fortsatt kan
dreies.
• Skyv hjulsammenstillingen gjennom braketten un-
der tanken.
• Fest disse med en skive, en sikkerhetsskive og
mutter og stram dem godt.
• Gjenta denne fremgangsmåten for det andre hju-
let.
8.2 Montering av stativ (fig. 4)
• Fest gummiføttene på fanen nederst foran på tan-
ken, ved hjelp av medfølgende skruer, skiver og
muttere.
8.3 Montering av luftfilter (fig. 6)
• Advarsel: Luftfilteret må installeres før første gangs
bruk. Bruk uten luftfilter vil skade kompressoren og
gjøre garantien ugyldig.
• Fjern transportpluggen (G) og skru fast luftfilteret
(15) på apparatet.
142 | NO
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
All manuals and user guides at all-guides.com
8.4 Utskifting av transportlokket (E) (fig. 5)
• Fjern transportlokket (E) til oljepåfyllingsåpningen
(F).
• Fyll den medfølgende kompressoroljen i kompres-
sorpumpehuset og sett den vedlagte olje-blind-
pluggen (14 inn i oljepåfyllingsåpningen (F).
• Kontroller oljenivået gjennom nivåglasset (16). Ol-
jenivået bør være innenfor den røde sirkelen.
8.5 Tilkobling til strømnettet
• Kompressoren er utstyrt med en strømkabel med
sikkerhetsplugg. Denne kan kobles til alle sikker-
hetskontakter 230V ~ 50 Hz, som er sikret med 16
(A).
• Kontroller at nettspenningen og maskinspenning
er i overensstemmelse, før maskinen settes i drift.
• Lange tilkoblingskabler og skjøteledninger, kabel-
trommer, osv., forårsaker spenningsfall, og kan
hindre at motoren starter.
• Ved lave temperaturer, under + 5 °C, starter kan-
skje ikke motoren
8.6 Strømbryter (fig. 7)
• Dra PÅ/AV-bryter (3) opp for å starte kompresso-
ren. Trykk PÅ/AV-bryter (3) ned for å slå av kom-
pressoren.
8.7 Trykkjustering: (fig. 1,2, 8)
• Trykket på trykkmåleren (7) justeres med trykk-
regulator (5).
• Justert trykk kan avleses på hurtigkoblingen (6).
• Kjeletrykket (4) kan avleses på trykkmåleren.
8.8 Trykkverninnstilling (fig. 1)
• Trykkvern (2) er fabrikkinnstilt.
Trykk ved oppstart ca. 6 bar
Trykk ved stans ca. 8 bar
8.9 Sikkerhetsbryter ved overbelastning (fig. 5)
• Kompressoren har en automatisk beskyttelse mot
termisk overbelastning. Overbelastningsvernet ak-
tiveres ved for høy motortemperatur.
• Maskinen slås av. Maskinen kan igjen tas i bruk
bare når den er avkjølt, og tilbakestilt manuelt (Re-
set).
• Etter aktivisering, gjør du følgende:
- La maskinen kjøles ned,
- trykk på overbelastningsbryteren (18)
• Gjenoppta bruken av maskinen som beskrevet i
8.6.

9. Elektrisk tilkobling

Den installerte elektromotoren er tilkoblet klar
for bruk. Tilkoblingen samsvarer med det gjel-
dende VDE- og DIN-regelverket. Kundens strøm-
nettilkobling og skjøteledningen som brukes må
følge disse forskriftene.
