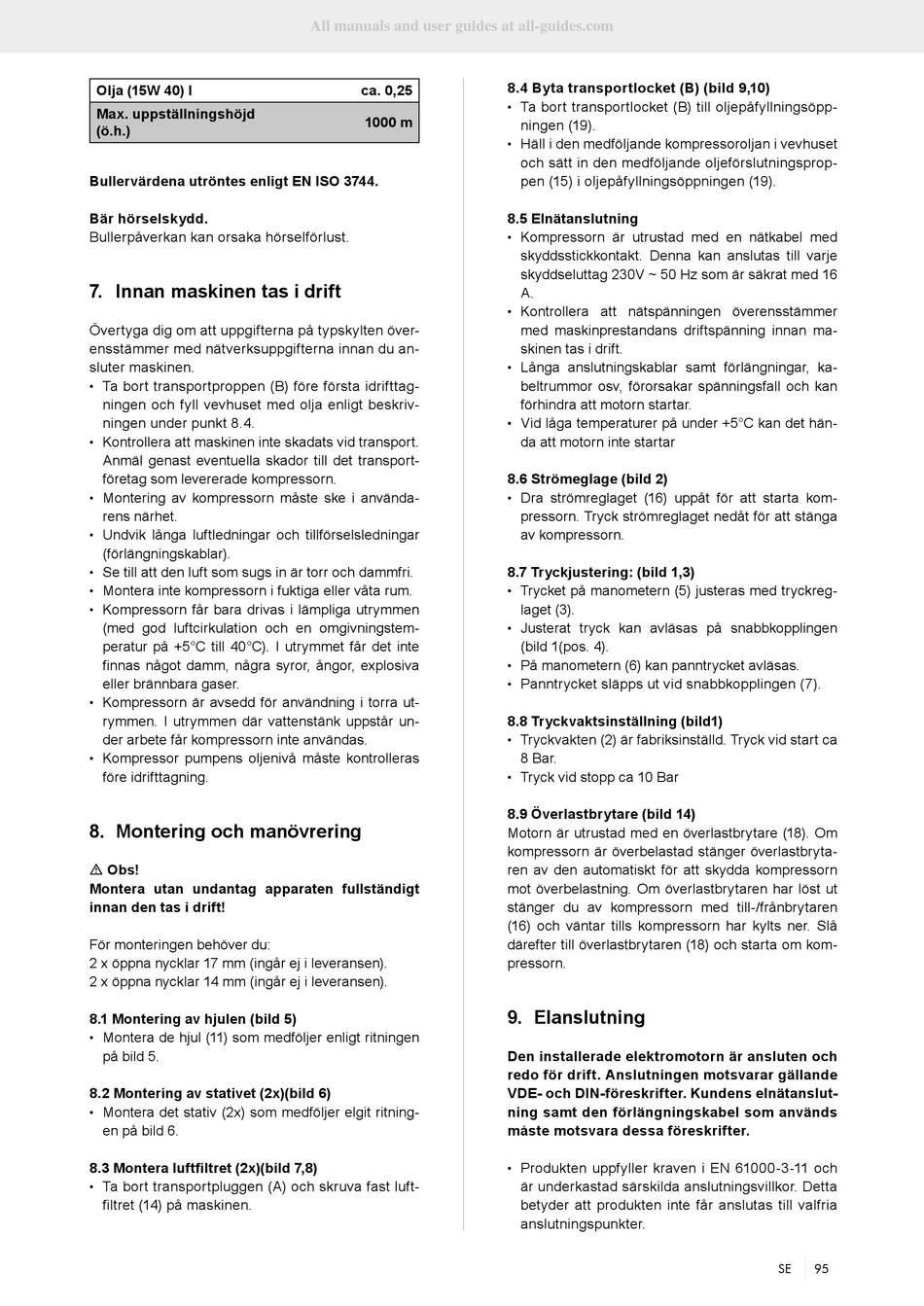

Olja (15W 40) l
Max. uppställningshöjd
(ö.h.)
Bullervärdena utröntes enligt EN ISO 3744.
Bär hörselskydd.
Bullerpåverkan kan orsaka hörselförlust.

7. Innan maskinen tas i drift

Övertyga dig om att uppgifterna på typskylten över-
ensstämmer med nätverksuppgifterna innan du an-
sluter maskinen.
Ta bort transportproppen (B) före första idrifttag-
•
ningen och fyll vevhuset med olja enligt beskriv-
ningen under punkt 8.4.
• Kontrollera att maskinen inte skadats vid transport.
Anmäl genast eventuella skador till det transport-
företag som levererade kompressorn.
Montering av kompressorn måste ske i använda-
•
rens närhet.
Undvik långa luftledningar och tillförselsledningar
•
(förlängningskablar).
Se till att den luft som sugs in är torr och dammfri.
•
Montera inte kompressorn i fuktiga eller våta rum.
•
Kompressorn får bara drivas i lämpliga utrymmen
•
(med god luftcirkulation och en omgivningstem-
peratur på +5°C till 40°C). I utrymmet får det inte
finnas något damm, några syror, ångor, explosiva
eller brännbara gaser.
Kompressorn är avsedd för användning i torra ut-
•
rymmen. I utrymmen där vattenstänk uppstår un-
der arbete får kompressorn inte användas.
Kompressor pumpens oljenivå måste kontrolleras
•
före idrifttagning.
8. Montering och manövrering
m Obs!
Montera utan undantag apparaten fullständigt
innan den tas i drift!
För monteringen behöver du:
2 x öppna nycklar 17 mm (ingår ej i leveransen).
2 x öppna nycklar 14 mm (ingår ej i leveransen).
8.1 Montering av hjulen (bild 5)
Montera de hjul (11) som medföljer enligt ritningen
•
på bild 5.
8.2 Montering av stativet (2x)(bild 6)
Montera det stativ (2x) som medföljer elgit ritning-
•
en på bild 6.
8.3 Montera luftfiltret (2x)(bild 7,8)
• Ta bort transportpluggen (A) och skruva fast luft-
filtret (14) på maskinen.
All manuals and user guides at all-guides.com
ca. 0,25
1000 m
8.4 Byta transportlocket (B) (bild 9,10)
Ta bort transportlocket (B) till oljepåfyllningsöpp-
•
ningen (19).
Häll i den medföljande kompressoroljan i vevhuset
•
och sätt in den medföljande oljeförslutningsprop-
pen (15) i oljepåfyllningsöppningen (19).
8.5 Elnätanslutning
Kompressorn är utrustad med en nätkabel med
•
skyddsstickkontakt. Denna kan anslutas till varje
skyddseluttag 230V ~ 50 Hz som är säkrat med 16
A.
• Kontrollera att nätspänningen överensstämmer
med maskinprestandans driftspänning innan ma-
skinen tas i drift.
Långa anslutningskablar samt förlängningar, ka-
•
beltrummor osv, förorsakar spänningsfall och kan
förhindra att motorn startar.
• Vid låga temperaturer på under +5°C kan det hän-
da att motorn inte startar
8.6 Strömeglage (bild 2)
Dra strömreglaget (16) uppåt för att starta kom-
•
pressorn. Tryck strömreglaget nedåt för att stänga
av kompressorn.
8.7 Tryckjustering: (bild 1,3)
Trycket på manometern (5) justeras med tryckreg-
•
laget (3).
Justerat tryck kan avläsas på snabbkopplingen
•
(bild 1(pos. 4).
På manometern (6) kan panntrycket avläsas.
•
• Panntrycket släpps ut vid snabbkopplingen (7).
8.8 Tryckvaktsinställning (bild1)
Tryckvakten (2) är fabriksinställd. Tryck vid start ca
•
8 Bar.
Tryck vid stopp ca 10 Bar
•
8.9 Överlastbrytare (bild 14)
Motorn är utrustad med en överlastbrytare (18). Om
kompressorn är överbelastad stänger överlastbryta-
ren av den automatiskt för att skydda kompressorn
mot överbelastning. Om överlastbrytaren har löst ut
stänger du av kompressorn med till-/frånbrytaren
(16) och väntar tills kompressorn har kylts ner. Slå
därefter till överlastbrytaren (18) och starta om kom-
pressorn.

9. Elanslutning

Den installerade elektromotorn är ansluten och
redo för drift. Anslutningen motsvarar gällande
VDE- och DIN-föreskrifter. Kundens elnätanslut-
ning samt den förlängningskabel som används
måste motsvara dessa föreskrifter.
• Produkten uppfyller kraven i EN 61000-3-11 och
är underkastad särskilda anslutningsvillkor. Detta
betyder att produkten inte får anslutas till valfria
anslutningspunkter.
SE 95
