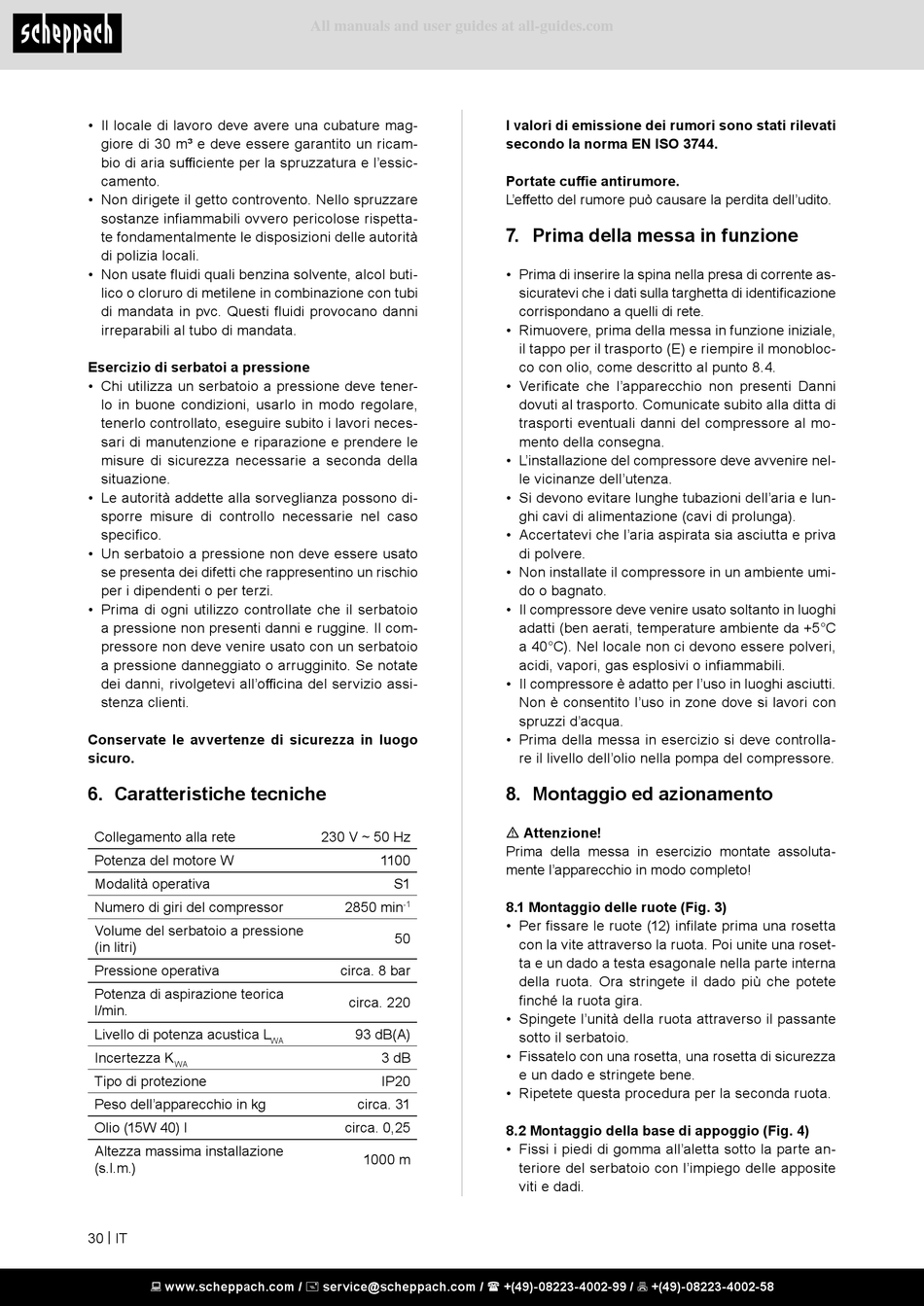

• Il locale di lavoro deve avere una cubature mag-
giore di 30 m³ e deve essere garantito un ricam-
bio di aria sufficiente per la spruzzatura e l'essic-
camento.
• Non dirigete il getto controvento. Nello spruzzare
sostanze infiammabili ovvero pericolose rispetta-
te fondamentalmente le disposizioni delle autorità
di polizia locali.
• Non usate fluidi quali benzina solvente, alcol buti-
lico o cloruro di metilene in combinazione con tubi
di mandata in pvc. Questi fluidi provocano danni
irreparabili al tubo di mandata.
Esercizio di serbatoi a pressione
• Chi utilizza un serbatoio a pressione deve tener-
lo in buone condizioni, usarlo in modo regolare,
tenerlo controllato, eseguire subito i lavori neces-
sari di manutenzione e riparazione e prendere le
misure di sicurezza necessarie a seconda della
situazione.
• Le autorità addette alla sorveglianza possono di-
sporre misure di controllo necessarie nel caso
specifico.
• Un serbatoio a pressione non deve essere usato
se presenta dei difetti che rappresentino un rischio
per i dipendenti o per terzi.
• Prima di ogni utilizzo controllate che il serbatoio
a pressione non presenti danni e ruggine. Il com-
pressore non deve venire usato con un serbatoio
a pressione danneggiato o arrugginito. Se notate
dei danni, rivolgetevi all'officina del servizio assi-
stenza clienti.
Conservate le avvertenze di sicurezza in luogo
sicuro.

6. Caratteristiche tecniche

Collegamento alla rete
Potenza del motore W
Modalità operativa
Numero di giri del compressor
Volume del serbatoio a pressione
(in litri)
Pressione operativa
Potenza di aspirazione teorica
l/min.
Livello di potenza acustica L
Incertezza K
WA
Tipo di protezione
Peso dell'apparecchio in kg
Olio (15W 40) l
Altezza massima installazione
(s.l.m.)
30 | IT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
All manuals and user guides at all-guides.com
230 V ~ 50 Hz
1100
S1
2850 min
-1
50
circa. 8 bar
circa. 220
93 dB(A)
WA
3 dB
IP20
circa. 31
circa. 0,25
1000 m
I valori di emissione dei rumori sono stati rilevati
secondo la norma EN ISO 3744.
Portate cuffie antirumore.
L'effetto del rumore può causare la perdita dell'udito.

7. Prima della messa in funzione

• Prima di inserire la spina nella presa di corrente as-
sicuratevi che i dati sulla targhetta di identificazione
corrispondano a quelli di rete.
• Rimuovere, prima della messa in funzione iniziale,
il tappo per il trasporto (E) e riempire il monobloc-
co con olio, come descritto al punto 8.4.
• Verificate che l'apparecchio non presenti Danni
dovuti al trasporto. Comunicate subito alla ditta di
trasporti eventuali danni del compressore al mo-
mento della consegna.
• L'installazione del compressore deve avvenire nel-
le vicinanze dell'utenza.
• Si devono evitare lunghe tubazioni dell'aria e lun-
ghi cavi di alimentazione (cavi di prolunga).
• Accertatevi che l'aria aspirata sia asciutta e priva
di polvere.
• Non installate il compressore in un ambiente umi-
do o bagnato.
• Il compressore deve venire usato soltanto in luoghi
adatti (ben aerati, temperature ambiente da +5°C
a 40°C). Nel locale non ci devono essere polveri,
acidi, vapori, gas esplosivi o infiammabili.
• Il compressore è adatto per l'uso in luoghi asciutti.
Non è consentito l'uso in zone dove si lavori con
spruzzi d'acqua.
• Prima della messa in esercizio si deve controlla-
re il livello dell'olio nella pompa del compressore.

8. Montaggio ed azionamento

m Attenzione!
Prima della messa in esercizio montate assoluta-
mente l'apparecchio in modo completo!
8.1 Montaggio delle ruote (Fig. 3)
• Per fissare le ruote (12) infilate prima una rosetta
con la vite attraverso la ruota. Poi unite una roset-
ta e un dado a testa esagonale nella parte interna
della ruota. Ora stringete il dado più che potete
finché la ruota gira.
• Spingete l'unità della ruota attraverso il passante
sotto il serbatoio.
• Fissatelo con una rosetta, una rosetta di sicurezza
e un dado e stringete bene.
• Ripetete questa procedura per la seconda ruota.
8.2 Montaggio della base di appoggio (Fig. 4)
• Fissi i piedi di gomma all'aletta sotto la parte an-
teriore del serbatoio con l'impiego delle apposite
viti e dadi.
