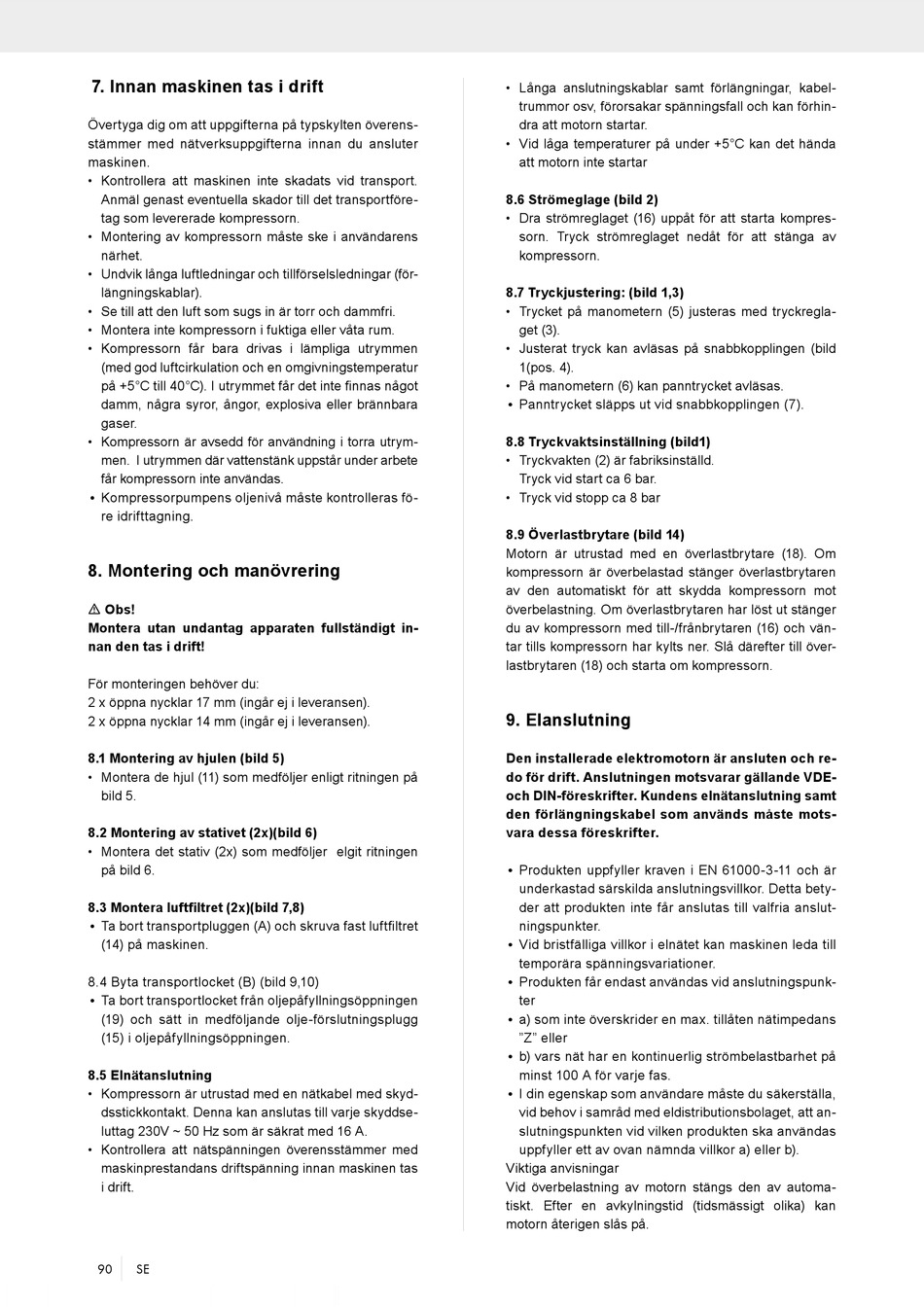

7. Innan maskinen tas i drift

Övertyga dig om att uppgifterna på typskylten överens-
stämmer med nätverksuppgifterna innan du ansluter
maskinen.
• Kontrollera att maskinen inte skadats vid transport.
Anmäl genast eventuella skador till det transportföre-
tag som levererade kompressorn.
• Montering av kompressorn måste ske i användarens
närhet.
• Undvik långa luftledningar och tillförselsledningar (för-
längningskablar).
• Se till att den luft som sugs in är torr och dammfri.
• Montera inte kompressorn i fuktiga eller våta rum.
• Kompressorn får bara drivas i lämpliga utrymmen
(med god luftcirkulation och en omgivningstemperatur
på +5°C till 40°C). I utrymmet får det inte finnas något
damm, några syror, ångor, explosiva eller brännbara
gaser.
• Kompressorn är avsedd för användning i torra utrym-
men. I utrymmen där vattenstänk uppstår under arbete
får kompressorn inte användas.
• Kompressorpumpens oljenivå måste kontrolleras fö-
re idrifttagning.
8. Montering och manövrering
m Obs!
Montera utan undantag apparaten fullständigt in-
nan den tas i drift!
För monteringen behöver du:
2 x öppna nycklar 17 mm (ingår ej i leveransen).
2 x öppna nycklar 14 mm (ingår ej i leveransen).
8.1 Montering av hjulen (bild 5)
• Montera de hjul (11) som medföljer enligt ritningen på
bild 5.
8.2 Montering av stativet (2x)(bild 6)
• Montera det stativ (2x) som medföljer elgit ritningen
på bild 6.
8.3 Montera luftfiltret (2x)(bild 7,8)
• Ta bort transportpluggen (A) och skruva fast luftfiltret
(14) på maskinen.
8.4 Byta transportlocket (B) (bild 9,10)
• Ta bort transportlocket från oljepåfyllningsöppningen
(19) och sätt in medföljande olje-förslutningsplugg
(15) i oljepåfyllningsöppningen.
8.5 Elnätanslutning
• Kompressorn är utrustad med en nätkabel med skyd-
dsstickkontakt. Denna kan anslutas till varje skyddse-
luttag 230V ~ 50 Hz som är säkrat med 16 A.
• Kontrollera att nätspänningen överensstämmer med
maskinprestandans driftspänning innan maskinen tas
i drift.
90 SE
• Långa anslutningskablar samt förlängningar, kabel-
trummor osv, förorsakar spänningsfall och kan förhin-
dra att motorn startar.
• Vid låga temperaturer på under +5°C kan det hända
att motorn inte startar
8.6 Strömeglage (bild 2)
• Dra strömreglaget (16) uppåt för att starta kompres-
sorn. Tryck strömreglaget nedåt för att stänga av
kompressorn.
8.7 Tryckjustering: (bild 1,3)
• Trycket på manometern (5) justeras med tryckregla-
get (3).
• Justerat tryck kan avläsas på snabbkopplingen (bild
1(pos. 4).
• På manometern (6) kan panntrycket avläsas.
• Panntrycket släpps ut vid snabbkopplingen (7).
8.8 Tryckvaktsinställning (bild1)
• Tryckvakten (2) är fabriksinställd.
Tryck vid start ca 6 bar.
• Tryck vid stopp ca 8 bar
8.9 Överlastbrytare (bild 14)
Motorn är utrustad med en överlastbrytare (18). Om
kompressorn är överbelastad stänger överlastbrytaren
av den automatiskt för att skydda kompressorn mot
överbelastning. Om överlastbrytaren har löst ut stänger
du av kompressorn med till-/frånbrytaren (16) och vän-
tar tills kompressorn har kylts ner. Slå därefter till över-
lastbrytaren (18) och starta om kompressorn.

9. Elanslutning

Den installerade elektromotorn är ansluten och re-
do för drift. Anslutningen motsvarar gällande VDE-
och DIN-föreskrifter. Kundens elnätanslutning samt
den förlängningskabel som används måste mots-
vara dessa föreskrifter.
• Produkten uppfyller kraven i EN 61000-3-11 och är
underkastad särskilda anslutningsvillkor. Detta bety-
der att produkten inte får anslutas till valfria anslut-
ningspunkter.
• Vid bristfälliga villkor i elnätet kan maskinen leda till
temporära spänningsvariationer.
• Produkten får endast användas vid anslutningspunk-
ter
• a) som inte överskrider en max. tillåten nätimpedans
"Z" eller
• b) vars nät har en kontinuerlig strömbelastbarhet på
minst 100 A för varje fas.
• I din egenskap som användare måste du säkerställa,
vid behov i samråd med eldistributionsbolaget, att an-
slutningspunkten vid vilken produkten ska användas
uppfyller ett av ovan nämnda villkor a) eller b).
Viktiga anvisningar
Vid överbelastning av motorn stängs den av automa-
tiskt. Efter en avkylningstid (tidsmässigt olika) kan
motorn återigen slås på.
