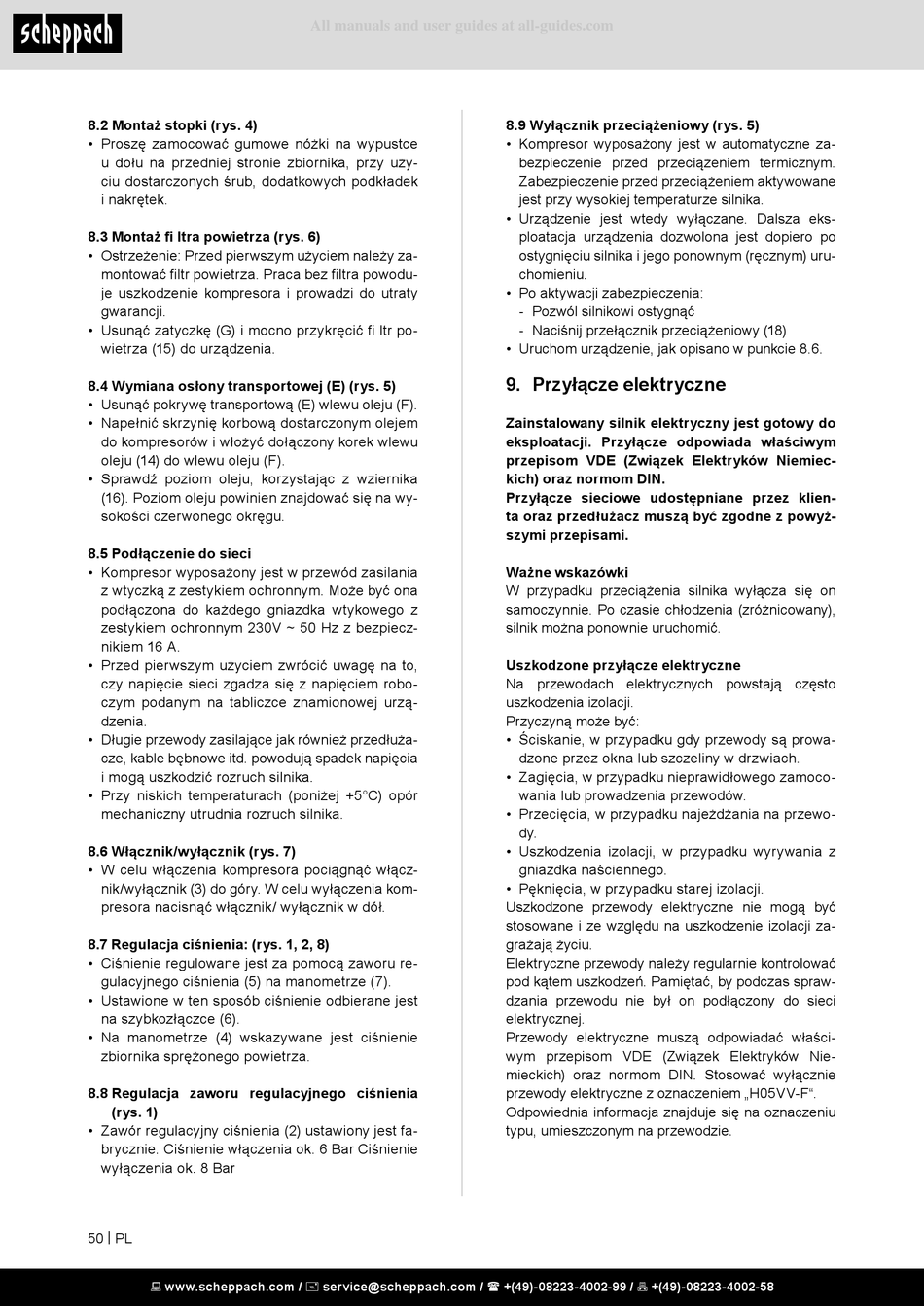

8.2 Montaż stopki (rys. 4)
• Proszę zamocować gumowe nóżki na wypustce
u dołu na przedniej stronie zbiornika, przy uży-
ciu dostarczonych śrub, dodatkowych podkładek
i nakrętek.
8.3 Montaż fi ltra powietrza (rys. 6)
• Ostrzeżenie: Przed pierwszym użyciem należy za-
montować filtr powietrza. Praca bez filtra powodu-
je uszkodzenie kompresora i prowadzi do utraty
gwarancji.
• Usunąć zatyczkę (G) i mocno przykręcić fi ltr po-
wietrza (15) do urządzenia.
8.4 Wymiana osłony transportowej (E) (rys. 5)
• Usunąć pokrywę transportową (E) wlewu oleju (F).
• Napełnić skrzynię korbową dostarczonym olejem
do kompresorów i włożyć dołączony korek wlewu
oleju (14) do wlewu oleju (F).
• Sprawdź poziom oleju, korzystając z wziernika
(16). Poziom oleju powinien znajdować się na wy-
sokości czerwonego okręgu.
8.5 Podłączenie do sieci
• Kompresor wyposażony jest w przewód zasilania
z wtyczką z zestykiem ochronnym. Może być ona
podłączona do każdego gniazdka wtykowego z
zestykiem ochronnym 230V ~ 50 Hz z bezpiecz-
nikiem 16 A.
• Przed pierwszym użyciem zwrócić uwagę na to,
czy napięcie sieci zgadza się z napięciem robo-
czym podanym na tabliczce znamionowej urzą-
dzenia.
• Długie przewody zasilające jak również przedłuża-
cze, kable bębnowe itd. powodują spadek napięcia
i mogą uszkodzić rozruch silnika.
• Przy niskich temperaturach (poniżej +5°C) opór
mechaniczny utrudnia rozruch silnika.
8.6 Włącznik/wyłącznik (rys. 7)
• W celu włączenia kompresora pociągnąć włącz-
nik/wyłącznik (3) do góry. W celu wyłączenia kom-
presora nacisnąć włącznik/ wyłącznik w dół.
8.7 Regulacja ciśnienia: (rys. 1, 2, 8)
• Ciśnienie regulowane jest za pomocą zaworu re-
gulacyjnego ciśnienia (5) na manometrze (7).
• Ustawione w ten sposób ciśnienie odbierane jest
na szybkozłączce (6).
• Na manometrze (4) wskazywane jest ciśnienie
zbiornika sprężonego powietrza.
8.8 Regulacja zaworu regulacyjnego ciśnienia
(rys. 1)
• Zawór regulacyjny ciśnienia (2) ustawiony jest fa-
brycznie. Ciśnienie włączenia ok. 6 Bar Ciśnienie
wyłączenia ok. 8 Bar
50 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
All manuals and user guides at all-guides.com
8.9 Wyłącznik przeciążeniowy (rys. 5)
• Kompresor wyposażony jest w automatyczne za-
bezpieczenie przed przeciążeniem termicznym.
Zabezpieczenie przed przeciążeniem aktywowane
jest przy wysokiej temperaturze silnika.
• Urządzenie jest wtedy wyłączane. Dalsza eks-
ploatacja urządzenia dozwolona jest dopiero po
ostygnięciu silnika i jego ponownym (ręcznym) uru-
chomieniu.
• Po aktywacji zabezpieczenia:
- Pozwól silnikowi ostygnąć
- Naciśnij przełącznik przeciążeniowy (18)
• Uruchom urządzenie, jak opisano w punkcie 8.6.
9. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do
eksploatacji. Przyłącze odpowiada właściwym
przepisom VDE (Związek Elektryków Niemiec-
kich) oraz normom DIN.
Przyłącze sieciowe udostępniane przez klien-
ta oraz przedłużacz muszą być zgodne z powyż-
szymi przepisami.
Ważne wskazówki
W przypadku przeciążenia silnika wyłącza się on
samoczynnie. Po czasie chłodzenia (zróżnicowany),
silnik można ponownie uruchomić.
Uszkodzone przyłącze elektryczne
Na przewodach elektrycznych powstają często
uszkodzenia izolacji.
Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowa-
dzone przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-
wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewo-
dy.
• Uszkodzenia izolacji, w przypadku wyrywania z
gniazdka naściennego.
• Pęknięcia, w przypadku starej izolacji.
Uszkodzone przewody elektryczne nie mogą być
stosowane i ze względu na uszkodzenie izolacji za-
grażają życiu.
Elektryczne przewody należy regularnie kontrolować
pod kątem uszkodzeń. Pamiętać, by podczas spraw-
dzania przewodu nie był on podłączony do sieci
elektrycznej.
Przewody elektryczne muszą odpowiadać właści-
wym przepisom VDE (Związek Elektryków Nie-
mieckich) oraz normom DIN. Stosować wyłącznie
przewody elektryczne z oznaczeniem „H05VV-F".
Odpowiednia informacja znajduje się na oznaczeniu
typu, umieszczonym na przewodzie.
