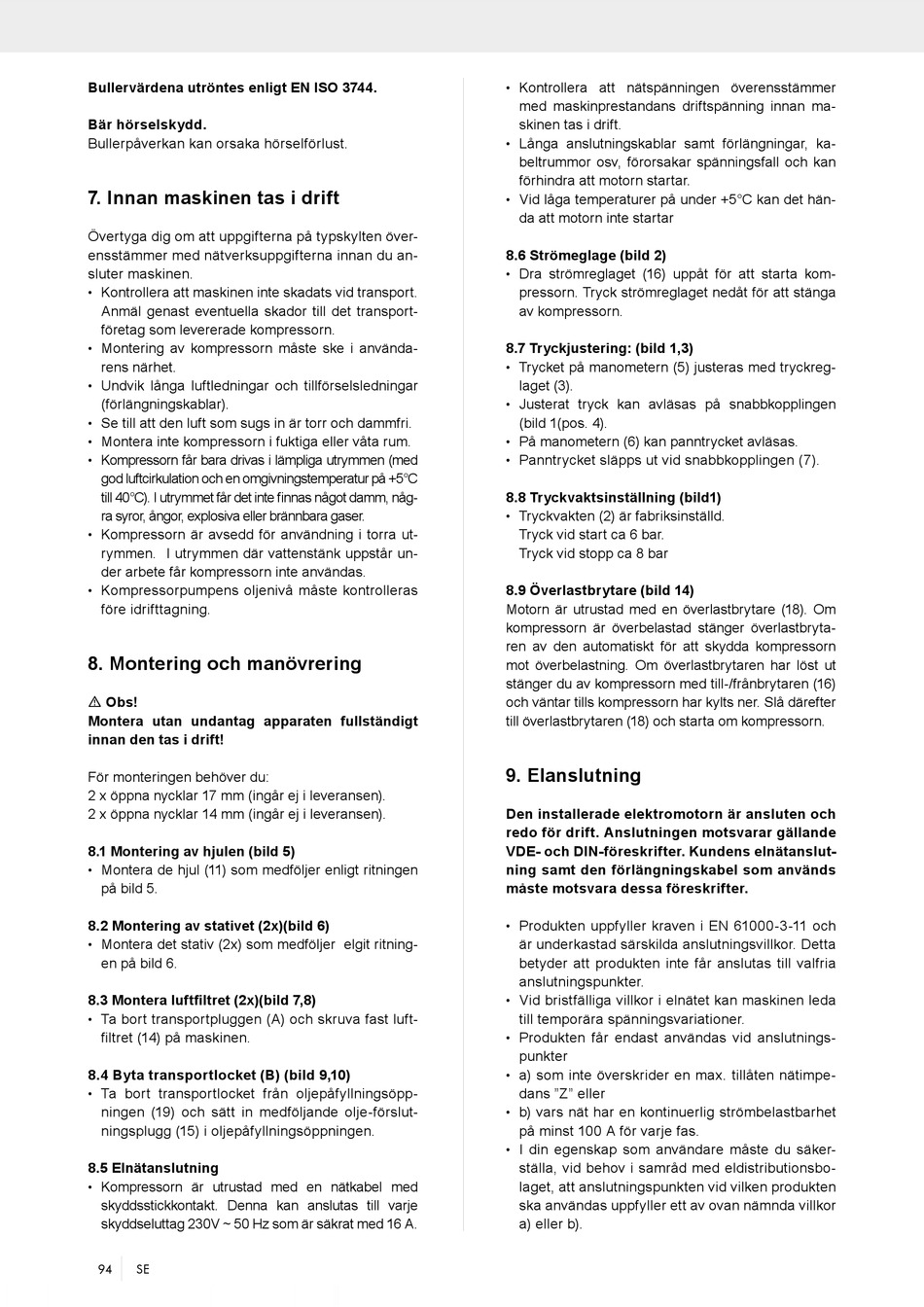

Bullervärdena utröntes enligt EN ISO 3744.
Bär hörselskydd.
Bullerpåverkan kan orsaka hörselförlust.

7. Innan maskinen tas i drift

Övertyga dig om att uppgifterna på typskylten över-
ensstämmer med nätverksuppgifterna innan du an-
sluter maskinen.
Kontrollera att maskinen inte skadats vid transport.
•
Anmäl genast eventuella skador till det transport-
företag som levererade kompressorn.
Montering av kompressorn måste ske i använda-
•
rens närhet.
Undvik långa luftledningar och tillförselsledningar
•
(förlängningskablar).
• Se till att den luft som sugs in är torr och dammfri.
• Montera inte kompressorn i fuktiga eller våta rum.
Kompressorn får bara drivas i lämpliga utrymmen (med
•
god luftcirkulation och en omgivningstemperatur på +5°C
till 40°C). I utrymmet får det inte finnas något damm, någ-
ra syror, ångor, explosiva eller brännbara gaser.
Kompressorn är avsedd för användning i torra ut-
•
rymmen. I utrymmen där vattenstänk uppstår un-
der arbete får kompressorn inte användas.
Kompressorpumpens oljenivå måste kontrolleras
•
före idrifttagning.
8. Montering och manövrering
m Obs!
Montera utan undantag apparaten fullständigt
innan den tas i drift!
För monteringen behöver du:
2 x öppna nycklar 17 mm (ingår ej i leveransen).
2 x öppna nycklar 14 mm (ingår ej i leveransen).
8.1 Montering av hjulen (bild 5)
Montera de hjul (11) som medföljer enligt ritningen
•
på bild 5.
8.2 Montering av stativet (2x)(bild 6)
Montera det stativ (2x) som medföljer elgit ritning-
•
en på bild 6.
8.3 Montera luftfiltret (2x)(bild 7,8)
Ta bort transportpluggen (A) och skruva fast luft-
•
filtret (14) på maskinen.
8.4 Byta transportlocket (B) (bild 9,10)
Ta bort transportlocket från oljepåfyllningsöpp-
•
ningen (19) och sätt in medföljande olje-förslut-
ningsplugg (15) i oljepåfyllningsöppningen.
8.5 Elnätanslutning
Kompressorn är utrustad med en nätkabel med
•
skyddsstickkontakt. Denna kan anslutas till varje
skyddseluttag 230V ~ 50 Hz som är säkrat med 16 A.
94 SE
Kontrollera att nätspänningen överensstämmer
•
med maskinprestandans driftspänning innan ma-
skinen tas i drift.
Långa anslutningskablar samt förlängningar, ka-
•
beltrummor osv, förorsakar spänningsfall och kan
förhindra att motorn startar.
Vid låga temperaturer på under +5°C kan det hän-
•
da att motorn inte startar
8.6 Strömeglage (bild 2)
Dra strömreglaget (16) uppåt för att starta kom-
•
pressorn. Tryck strömreglaget nedåt för att stänga
av kompressorn.
8.7 Tryckjustering: (bild 1,3)
Trycket på manometern (5) justeras med tryckreg-
•
laget (3).
Justerat tryck kan avläsas på snabbkopplingen
•
(bild 1(pos. 4).
• På manometern (6) kan panntrycket avläsas.
Panntrycket släpps ut vid snabbkopplingen (7).
•
8.8 Tryckvaktsinställning (bild1)
Tryckvakten (2) är fabriksinställd.
•
Tryck vid start ca 6 bar.
Tryck vid stopp ca 8 bar
8.9 Överlastbrytare (bild 14)
Motorn är utrustad med en överlastbrytare (18). Om
kompressorn är överbelastad stänger överlastbryta-
ren av den automatiskt för att skydda kompressorn
mot överbelastning. Om överlastbrytaren har löst ut
stänger du av kompressorn med till-/frånbrytaren (16)
och väntar tills kompressorn har kylts ner. Slå därefter
till överlastbrytaren (18) och starta om kompressorn.

9. Elanslutning

Den installerade elektromotorn är ansluten och
redo för drift. Anslutningen motsvarar gällande
VDE- och DIN-föreskrifter. Kundens elnätanslut-
ning samt den förlängningskabel som används
måste motsvara dessa föreskrifter.
• Produkten uppfyller kraven i EN 61000-3-11 och
är underkastad särskilda anslutningsvillkor. Detta
betyder att produkten inte får anslutas till valfria
anslutningspunkter.
Vid bristfälliga villkor i elnätet kan maskinen leda
•
till temporära spänningsvariationer.
Produkten får endast användas vid anslutnings-
•
punkter
a) som inte överskrider en max. tillåten nätimpe-
•
dans "Z" eller
b) vars nät har en kontinuerlig strömbelastbarhet
•
på minst 100 A för varje fas.
I din egenskap som användare måste du säker-
•
ställa, vid behov i samråd med eldistributionsbo-
laget, att anslutningspunkten vid vilken produkten
ska användas uppfyller ett av ovan nämnda villkor
a) eller b).
