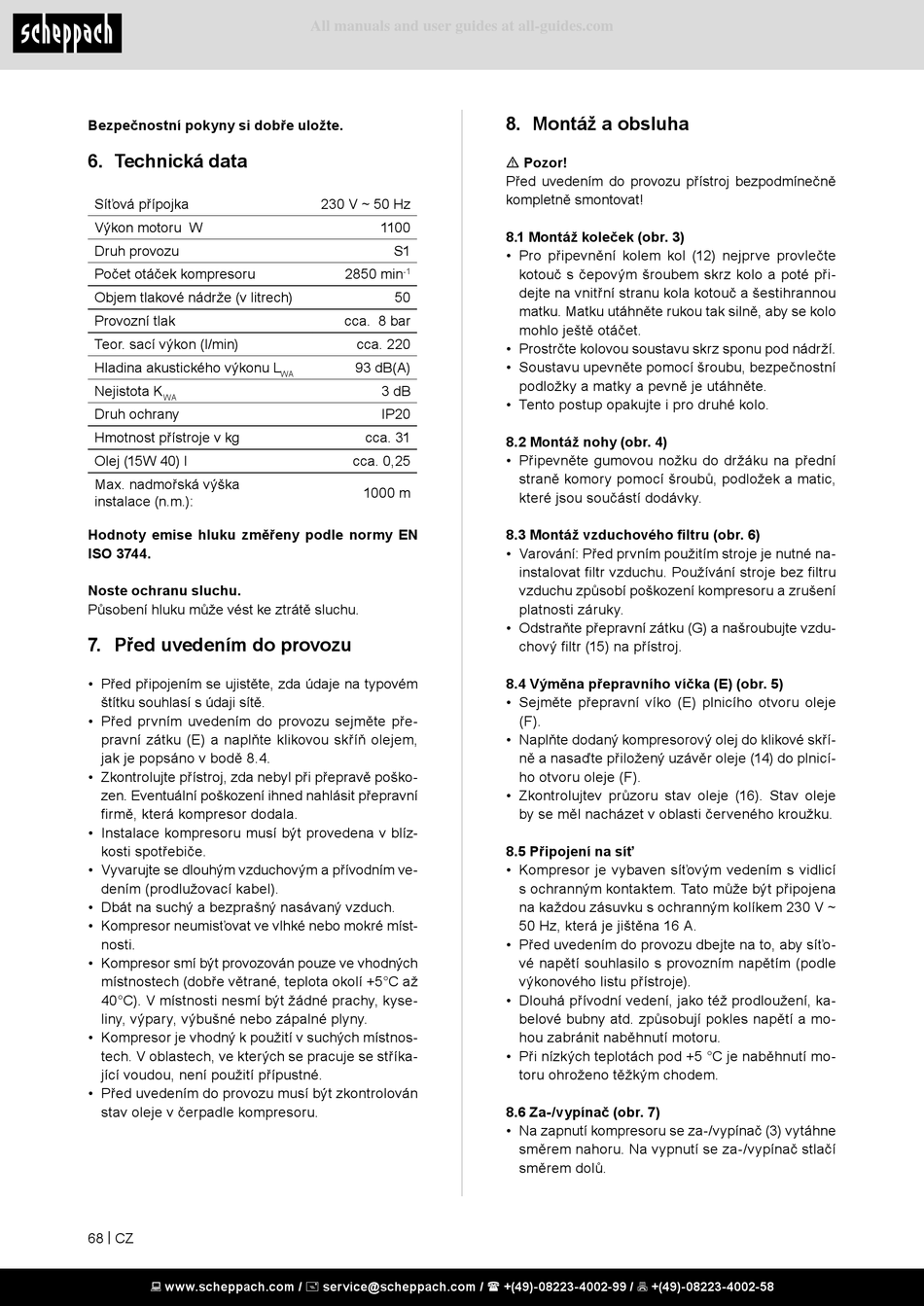

Bezpečnostní pokyny si dobře uložte.
6. Technická data
Síťová přípojka
Výkon motoru W
Druh provozu
Počet otáček kompresoru
Objem tlakové nádrže (v litrech)
Provozní tlak
Teor. sací výkon (l/min)
Hladina akustického výkonu L
Nejistota K
WA
Druh ochrany
Hmotnost přístroje v kg
Olej (15W 40) l
Max. nadmořská výška
instalace (n.m.):
Hodnoty emise hluku změřeny podle normy EN
ISO 3744.
Noste ochranu sluchu.
Působení hluku může vést ke ztrátě sluchu.
7. Před uvedením do provozu
• Před připojením se ujistěte, zda údaje na typovém
štítku souhlasí s údaji sítě.
• Před prvním uvedením do provozu sejměte pře-
pravní zátku (E) a naplňte klikovou skříň olejem,
jak je popsáno v bodě 8.4.
• Zkontrolujte přístroj, zda nebyl při přepravě poško-
zen. Eventuální poškození ihned nahlásit přepravní
firmě, která kompresor dodala.
• Instalace kompresoru musí být provedena v blíz-
kosti spotřebiče.
• Vyvarujte se dlouhým vzduchovým a přívodním ve-
dením (prodlužovací kabel).
• Dbát na suchý a bezprašný nasávaný vzduch.
• Kompresor neumisťovat ve vlhké nebo mokré míst-
nosti.
• Kompresor smí být provozován pouze ve vhodných
místnostech (dobře větrané, teplota okolí +5°C až
40°C). V místnosti nesmí být žádné prachy, kyse-
liny, výpary, výbušné nebo zápalné plyny.
• Kompresor je vhodný k použití v suchých místnos-
tech. V oblastech, ve kterých se pracuje se stříka-
jící voudou, není použití přípustné.
• Před uvedením do provozu musí být zkontrolován
stav oleje v čerpadle kompresoru.
68 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
All manuals and user guides at all-guides.com
230 V ~ 50 Hz
1100
S1
2850 min
-1
50
cca. 8 bar
cca. 220
93 dB(A)
WA
3 dB
IP20
cca. 31
cca. 0,25
1000 m
8. Montáž a obsluha
m Pozor!
Před uvedením do provozu přístroj bezpodmínečně
kompletně smontovat!
8.1 Montáž koleček (obr. 3)
• Pro připevnění kolem kol (12) nejprve provlečte
kotouč s čepovým šroubem skrz kolo a poté při-
dejte na vnitřní stranu kola kotouč a šestihrannou
matku. Matku utáhněte rukou tak silně, aby se kolo
mohlo ještě otáčet.
• Prostrčte kolovou soustavu skrz sponu pod nádrží.
• Soustavu upevněte pomocí šroubu, bezpečnostní
podložky a matky a pevně je utáhněte.
• Tento postup opakujte i pro druhé kolo.
8.2 Montáž nohy (obr. 4)
• Připevněte gumovou nožku do držáku na přední
straně komory pomocí šroubů, podložek a matic,
které jsou součástí dodávky.
8.3 Montáž vzduchového filtru (obr. 6)
• Varování: Před prvním použitím stroje je nutné na-
instalovat filtr vzduchu. Používání stroje bez filtru
vzduchu způsobí poškození kompresoru a zrušení
platnosti záruky.
• Odstraňte přepravní zátku (G) a našroubujte vzdu-
chový filtr (15) na přístroj.
8.4 Výměna přepravního víčka (E) (obr. 5)
• Sejměte přepravní víko (E) plnicího otvoru oleje
(F).
• Naplňte dodaný kompresorový olej do klikové skří-
ně a nasaďte přiložený uzávěr oleje (14) do plnicí-
ho otvoru oleje (F).
• Zkontrolujtev průzoru stav oleje (16). Stav oleje
by se měl nacházet v oblasti červeného kroužku.
8.5 Připojení na síť
• Kompresor je vybaven síťovým vedením s vidlicí
s ochranným kontaktem. Tato může být připojena
na každou zásuvku s ochranným kolíkem 230 V ~
50 Hz, která je jištěna 16 A.
• Před uvedením do provozu dbejte na to, aby síťo-
vé napětí souhlasilo s provozním napětím (podle
výkonového listu přístroje).
• Dlouhá přívodní vedení, jako též prodloužení, ka-
belové bubny atd. způsobují pokles napětí a mo-
hou zabránit naběhnutí motoru.
• Při nízkých teplotách pod +5 °C je naběhnutí mo-
toru ohroženo těžkým chodem.
8.6 Za-/vypínač (obr. 7)
• Na zapnutí kompresoru se za-/vypínač (3) vytáhne
směrem nahoru. Na vypnutí se za-/vypínač stlačí
směrem dolů.
