6.4.1.6 Manueller Rückschaltmodus + motorbetriebener OTM160...2500_CM_
Dieser Betriebsmodus wird verwendet, wenn ein motorbetriebener OTM160...2500_CM_-Umschalter
vorhanden ist und die automatische Rückschaltsequenz blockiert wurde, z. B. bei der Ausführung von
Wartungsarbeiten an Leitung 1. Wenn Leitung 2 ausfällt, wird der Schalter in Position O gestellt.
6.4.2 Wahl des Betriebsmodus in OMD200 und OMD300

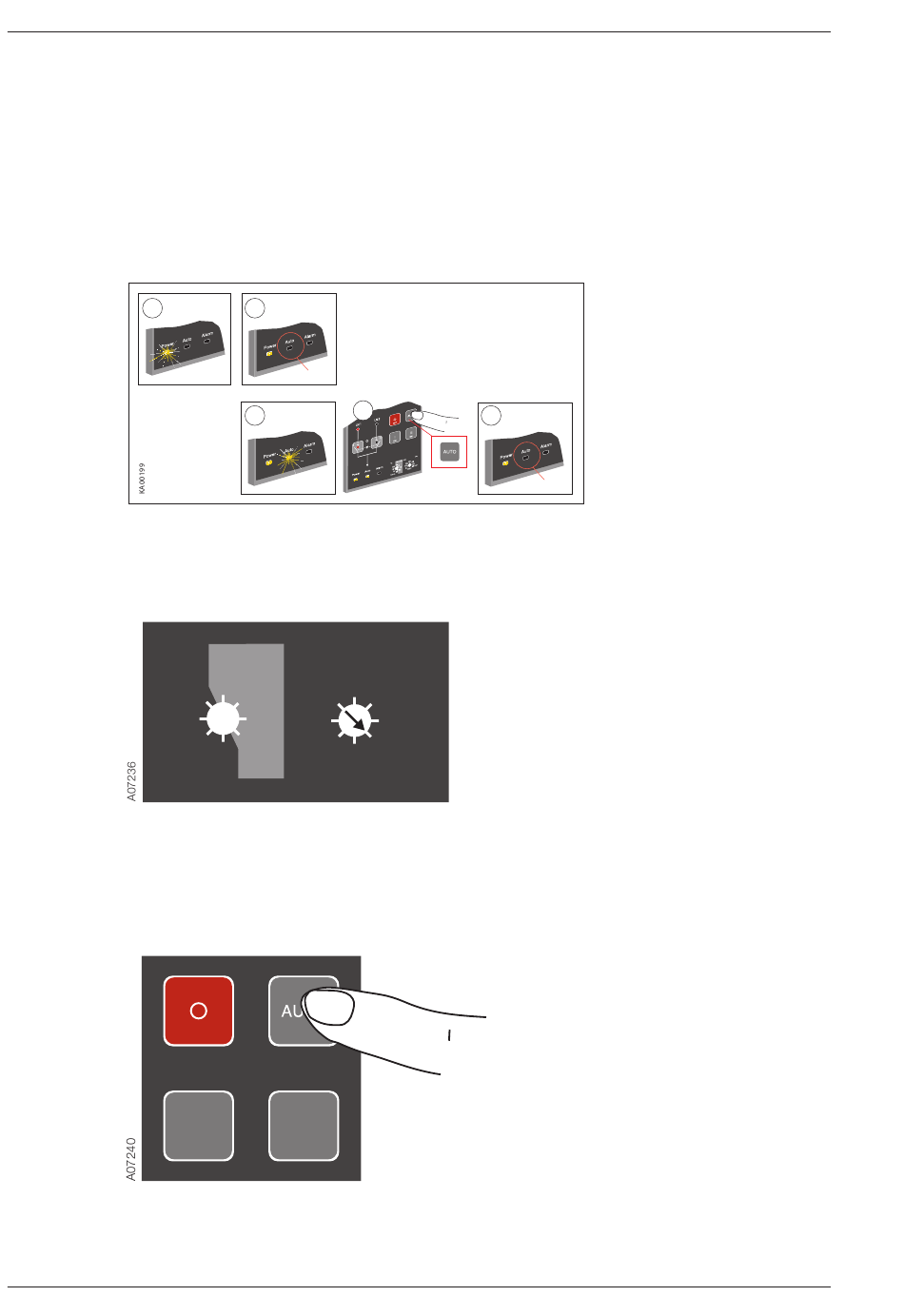

1. Stellen Sie das Gerät wie in Abbildung 6.7 gezeigt auf manuellen Modus ein.
1
Abb. 6.7
Einstellen der automatischen Kontrolleinheiten OMD200 und OMD300 auf
manuellen Modus
2. Die Wahl des SETUP-Modus erfolgt mit Lim-Drehschalter, wie in Abbildung 6.8 gezeigt.
Ts
10
Tbs=Ts
Abb. 6.8
Einstellung des SETUP-Modus mit dem Lim-Drehschalter in den automatischen
Kontrolleinheiten OMD200 und OMD300
3.
Betätigen Sie die AUTO-Taste, um den Modus zu wählen. Die Betriebsmodi werden anhand
von LEDs angezeigt, wie in Tabelle 6.1 dargestellt.
Abb. 6.9
Wählen des Betriebsmodus durch Betätigen der AUTO-Taste (siehe Tabelle 6.1 mit
den LED-Anzeigen für den Betriebsmodus)
30
Installations- und Bedienungsanleitung, 1SCC390125M0102, Änd. D
Manueller
2
Modus
!
ODER
2
Lim
Tbs=300s
0s
20
30
5
15
10
10
5
30
5
0s
TEST
OFF
I
II
ON
ON
3
Manueller
4
Modus
+
- %
25
30
SETUP
!
6. Bedienung
