9. Motor-Störungssuchtabelle
9.3 Umschalter reagiert nicht.
Während der Umschaltsequenz steuert OMD_ den Umschalter (Schalter I) zunächst von Position I in
Position O. Wenn dieser Wechsel nicht innerhalb von drei Sekunden abgeschlossen ist, wird „Öffnen 1 -
Fehler" aktiviert. Wenn die Umschaltung zu Position O abgeschlossen wird, aber der Wechsel (Schalter
II) von O zu II fehlschlägt, wird „Schließen 2 - Fehler" aktiviert. Diese Alarme sperren die Umschaltlogik
und können nur durch Drücken der AUTO-Taste zurückgesetzt werden.
Während der Rückschaltsequenz werden ähnliche Wechsel von II zu O und von O zu I ausgeführt, wobei
„Öffnen 2 Fehler" oder „Schließen 1 - Fehler" aktiviert werden kann.

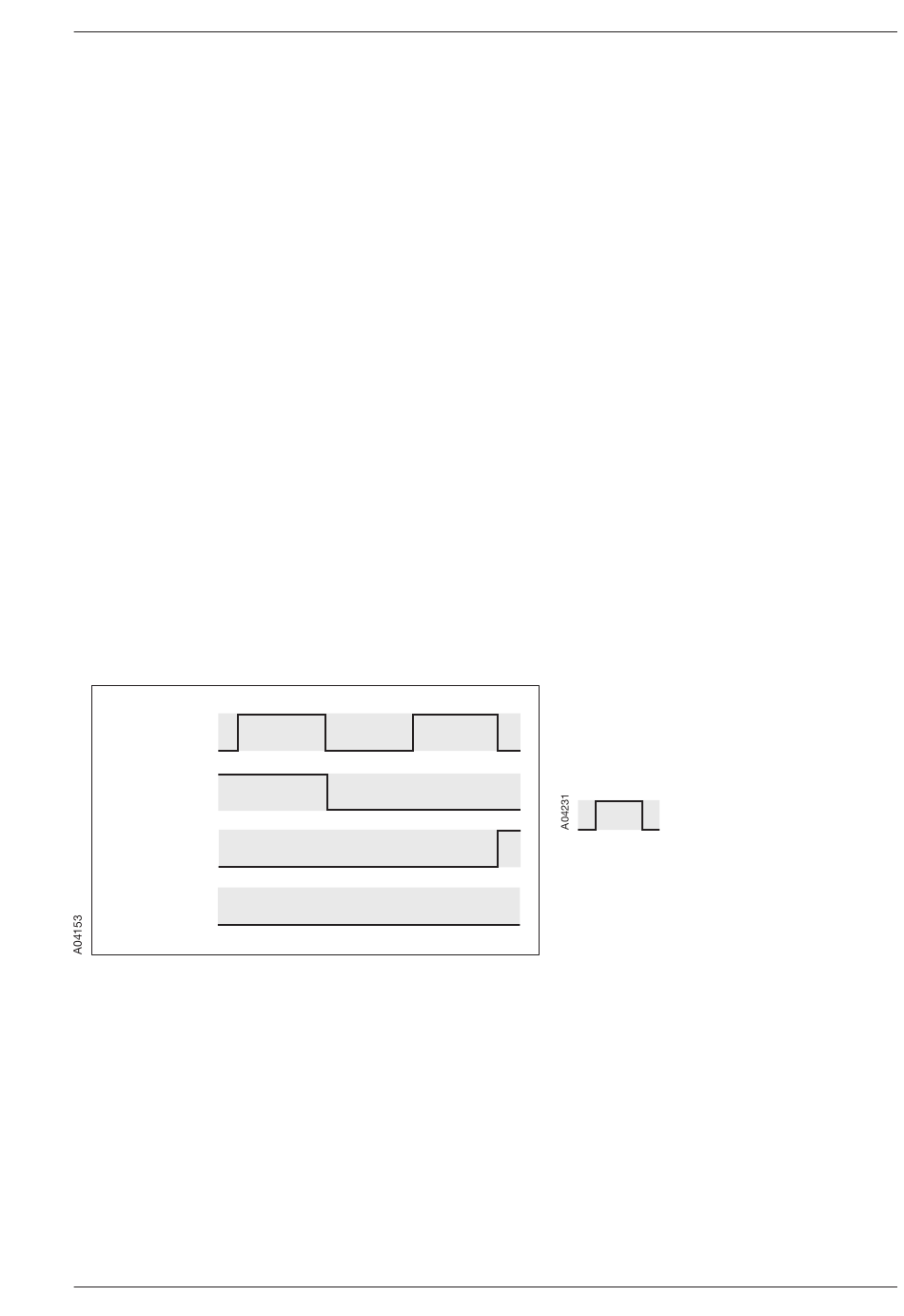

Abb. 9.1
Umschaltsequenz fehlgeschlagen
Schalter II
schließen
Status
Schalter I
Status
Schalter II
Alarm
Abb. 9.2
Umschaltsequenz erfolgreich
9.4 Beide Leitungen fehlen.
Das Fehlen beider Leitungen wird durch eine blinkende Betriebs-LED angezeigt. In diesem Fall befindet
sich OMD_ in einem Energiesparmodus. Wenn beide Leitungen länger als eine Minute fehlen, wird OMD_
abgeschaltet.
Installations- und Bedienungsanleitung, 1SCC390125M0102, Änd. D
Schalter II schließen Schalter II an LN2 schließen (max.
Betriebsdauer 3 s)
Status Schalter I
Schalter I in Position I -Status
Status Schalter II
Schalter II in Position II -Status
Schließen
Öffnen
