3. Beschreibung
3.1.3 Manueller Rückschaltmodus
Die Umschaltsequenz von OMD200 und OMD300 kann mit folgenden Schritten zusammengefasst
werden:
Eine Unregelmäßigkeit tritt auf Leitung 1 auf.
Schaltverzögerung
Generatorstart
Umschaltung (Schalter I) in Position O
Umschaltung (Schalter II) in Position II
Die Rückschaltsequenz kann mit folgenden Schritten zusammengefasst werden:
Leitung 1 startet die normale Funktionalität.
Umschalter bleibt in Position II.
Eine Unregelmäßigkeit tritt auf Leitung 2 auf.
Rückschaltverzögerung
Umschaltung (Schalter II) in Position O
Leitung 2 startet die normale Funktionalität.
Schaltverzögerung
Umschaltung (Schalter II) in Position II
LEITUNG 1
LEITUNG 2
Status Schalter I
Status Schalter II
Gen.-START

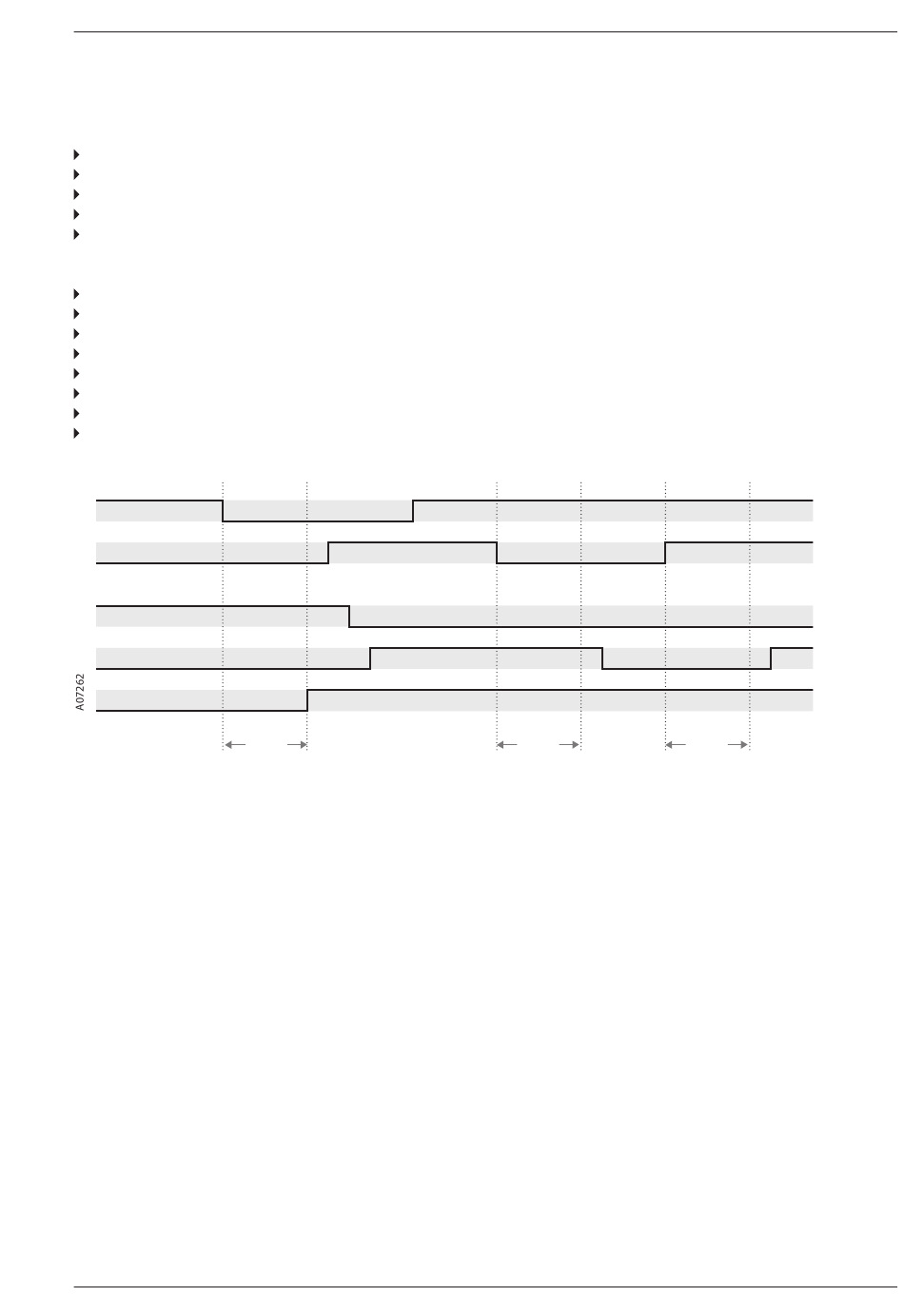

Abb. 3.3
Automatische Umschaltsequenz, manueller Rückschaltmodus
Ts
Ts: Schaltverzögerung, Tbs: Rückschaltverzögerung
Installations- und Bedienungsanleitung, 1SCC390125M0102, Änd. D
Tbs
Ts
