2. Produktübersicht
Das Konzept des automatischen Netzumschalters wird für jede Anwendung genutzt, bei der ein
Umschalten von der Haupt- zur Reservestromleitung erforderlich ist, um die Energieversorgung
sicherzustellen.
OMD200:
Analyse der Spannung, Frequenz und Phasenasymmetrie. Umfasst den START/STOPP-Befehl für den
Generator.
OMD200 überwacht anhand von zwei Sensoren zwei einphasige oder dreiphasige Netzsysteme. Es
hat die Fähigkeit, zwei Stromleitungen zu überwachen und einen einzelnen Umschalter zu verwalten.
Mit DIP-Schaltern kann gewählt werden, ob der Neutralleiter angeschlossen wird. Wenn OMD200 ohne
Neutralleiter genutzt wird, muss der externe Transformator verwendet werden.
OMD300:
Analyse der Spannung, Frequenz und Phasenasymmetrie. Umfasst den START/STOPP-Befehl für den
Generator und die duale Stromversorgung (DPS) zum Motorantrieb.
OMD300 überwacht anhand von zwei Sensoren zwei einphasige oder dreiphasige Netzsysteme.
Es hat die Fähigkeit, zwei Stromleitungen zu überwachen und einen einzelnen Umschalter zu
verwalten. OMD300 verfügt über eine integrierte Spannungsversorgung für den Motorantrieb (Duale
Stromversorgung, DPS). Der Neutralleiter muss immer angeschlossen werden.
5

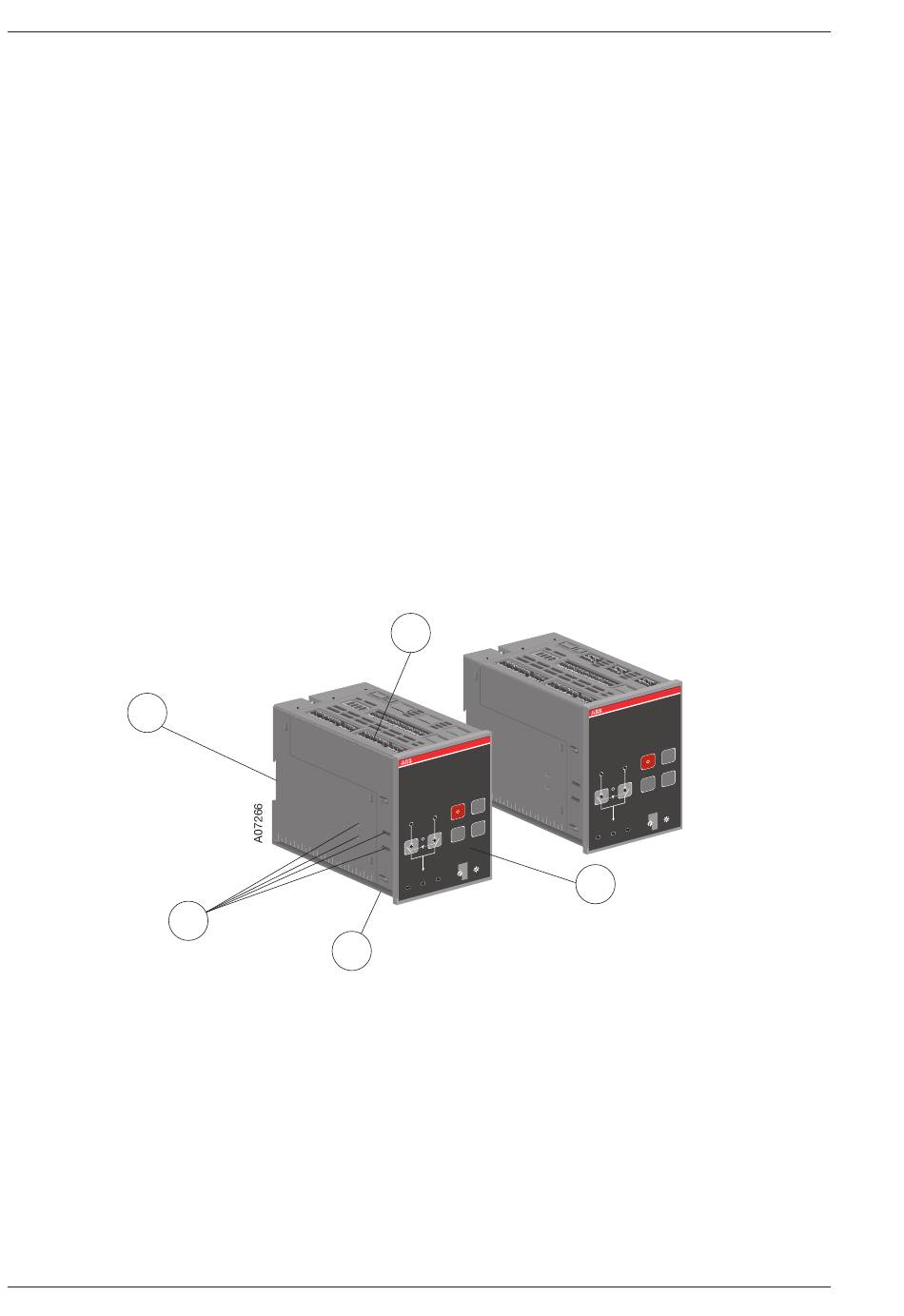

Abb. 2.1
Automatische Kontrolleinheiten, OMD200 und OMD300
1
Benutzerschnittstelle besteht aus LEDs, Tastatur und Drehschaltern.
2
Anschlüsse zum Verbinden der automatischen Kontrolleinheit mit Anwendung und motorisiertem
Umschalter
3
DIP-Schalter zur Parametereinstellung
4
Positionen für Befestigung, wenn OMD200 oder OMD300 auf der Tür montiert werden
5
Position für DIN-Schiene
6
Installations- und Bedienungsanleitung, 1SCC390125M0102, Änd. D
4
3
2
O M D
O
A U T
L N 2
L N 1
O FF
II
I
O N
II
O N
I
- %
+
Lim
30 0s
20
25
Tb s=
Ts
15
30
0s 5
P
10
SE TU
30
A la rm
10
5
10
TE ST
30
A u to
5
0s
e r
P o w
Ts
Tb s=
2. Produktübersicht
O M D
A U T
O
L N 2
O FF
L N 1
II
I
O N
II
O N
I
+
- %
Lim
30 0s
20
Tb s=
25
Ts
15
30
0s 5
10
SE TU
P
A la rm
30
10
5
TE ST
10
30
A u to
5
0s
e r
P o w
Ts
Tb s=
