5. Verbinden
5.2.6 Anschlüsse, OMD300

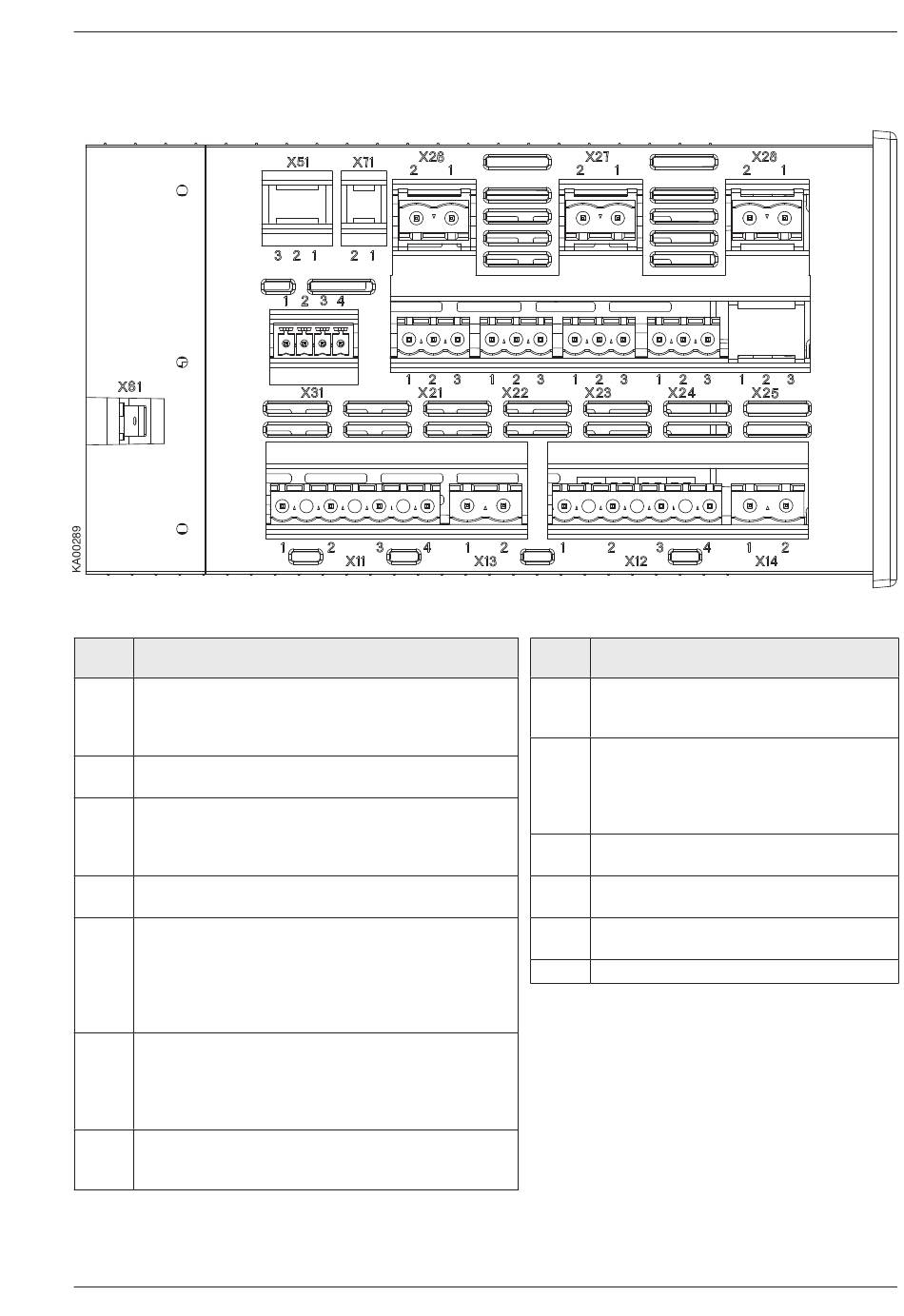

Abb. 5.6
Anschlüsse, OMD300
Klem-
Beschreibung
me
X11:1
Stromversorgung I: L1
X11:2
Stromversorgung I: L2
X11:3
Stromversorgung I: L3
X11:4
Stromversorgung I: N
X13:1
Stromversorgung I: L1 (Standard)
X13:2
Stromversorgung I: N
X12:1
Stromversorgung II: L1
X12:2
Stromversorgung II: L2
X12:3
Stromversorgung II: L3
X12:4
Stromversorgung II: N
X14:1
Stromversorgung II: L1 (Standard)
X14:2
Stromversorgung II: N
X21:1
Spannungsversorgung von Motorantrieb
X21:2
OME_
X21:3
Ausgang zu Schalter I schließen
oder Schalter II öffnen
Ausgang zu Schalter II schließen
oder Schalter I öffnen
X22:1
Spannungsversorgung
von Motorantrieb OME_
X22:2
Ausgabe zu O-Befehl mit Schalter-Typ
X22:3
OTM160...2500_CM_
Reserviert
X23:1
Ausgang zur Steuerung des Generatorstarts
X23:2
Allgemein
X23:3
Ausgang zur Steuerung des Generatorstopps
Tabelle 5.2
Anschlüsse OMD300
Klem-
me
X24:1
X24:2
X24:3
X31:1
X31:2
X31:3
X31:4
X26:1
X26:2
X27:1
X27:2
X28:1
Allgemein
X28:2
X61
NO
NO
Allgemein
NO
NO
NC
Installations- und Bedienungsanleitung, 1SCC390125M0102, Änd. D
Beschreibung
Ausgang zu OK-Signal (kein Alarm)
Allgemein
Ausgang zu Alarm-Signal
Manuelle / Alarm-Eingabe vom Griff
Status des Hilfskontakts von Schalter I
Status des Hilfskontakts von Schalter II
Spannungsversorgung von automatischer
Kontrolleinheit
Stromversorgung I: L1
Stromversorgung I: N
Motor: L
Motor: N
Stromversorgung II: L1
Stromversorgung II: N
Erdung der Anlage
