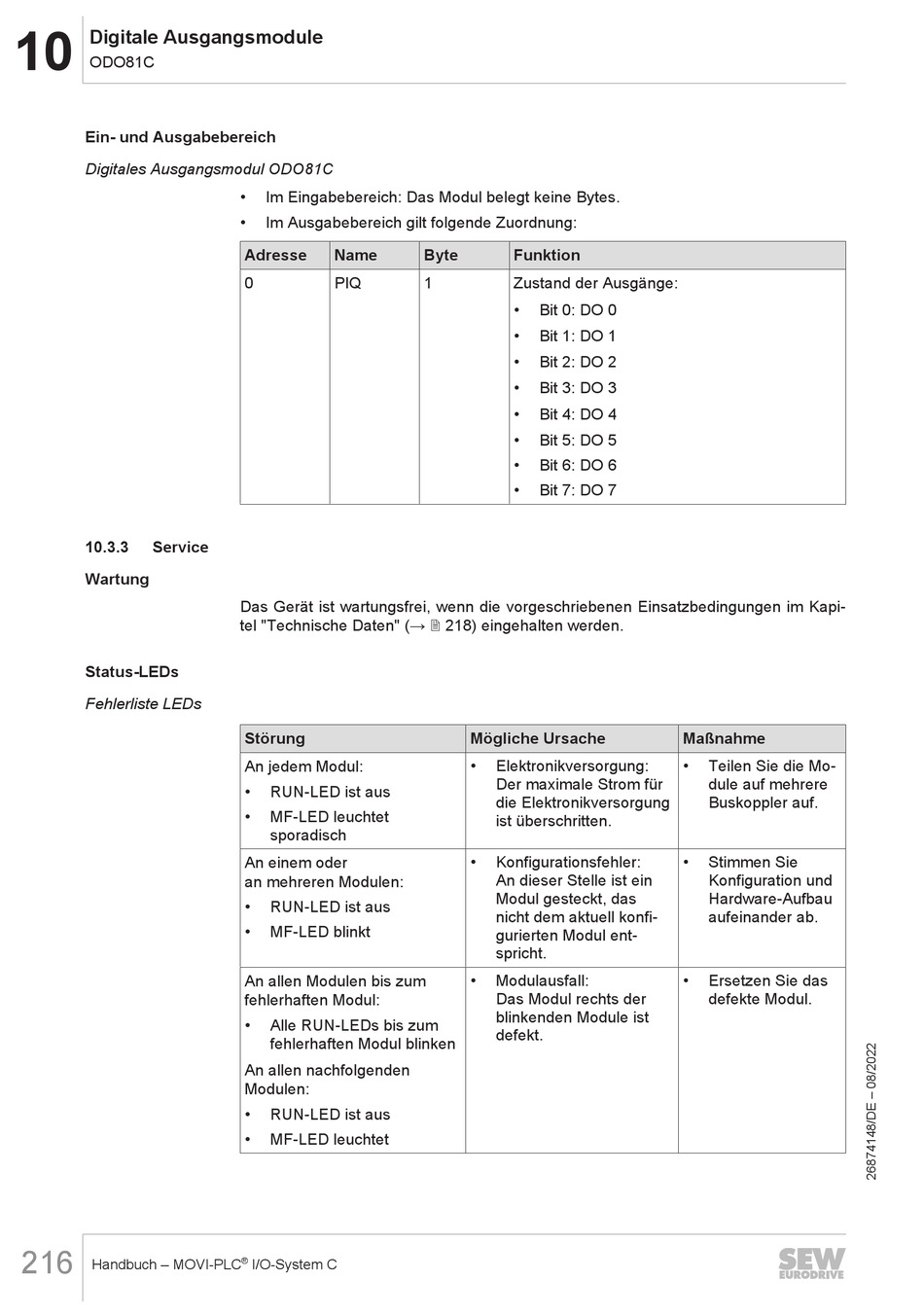

Digitale Ausgangsmodule
10
ODO81C
Ein- und Ausgabebereich
Digitales Ausgangsmodul ODO81C
10.3.3
Service
Wartung
Status-LEDs
Fehlerliste LEDs
216
Handbuch – MOVI-PLC
•
Im Eingabebereich: Das Modul belegt keine Bytes.
•
Im Ausgabebereich gilt folgende Zuordnung:
Adresse
Name
0
PIQ
Das Gerät ist wartungsfrei, wenn die vorgeschriebenen Einsatzbedingungen im Kapi-
tel "Technische Daten" (→ 2 218) eingehalten werden.
Störung
An jedem Modul:
•
RUN-LED ist aus
•
MF-LED leuchtet
sporadisch
An einem oder
an mehreren Modulen:
•
RUN-LED ist aus
•
MF-LED blinkt
An allen Modulen bis zum
fehlerhaften Modul:
•
Alle RUN-LEDs bis zum
fehlerhaften Modul blinken
An allen nachfolgenden
Modulen:
•
RUN-LED ist aus
•
MF-LED leuchtet
®
I/O-System C
Byte
Funktion
1
Zustand der Ausgänge:
•
Bit 0: DO 0
•
Bit 1: DO 1
•
Bit 2: DO 2
•
Bit 3: DO 3
•
Bit 4: DO 4
•
Bit 5: DO 5
•
Bit 6: DO 6
•
Bit 7: DO 7
Mögliche Ursache
•
Elektronikversorgung:
Der maximale Strom für
die Elektronikversorgung
ist überschritten.
•
Konfigurationsfehler:
An dieser Stelle ist ein
Modul gesteckt, das
nicht dem aktuell konfi-
gurierten Modul ent-
spricht.
•
Modulausfall:
Das Modul rechts der
blinkenden Module ist
defekt.
Maßnahme
•
Teilen Sie die Mo-
dule auf mehrere
Buskoppler auf.
•
Stimmen Sie
Konfiguration und
Hardware-Aufbau
aufeinander ab.
•
Ersetzen Sie das
defekte Modul.
