Ein- und Ausgabebereich

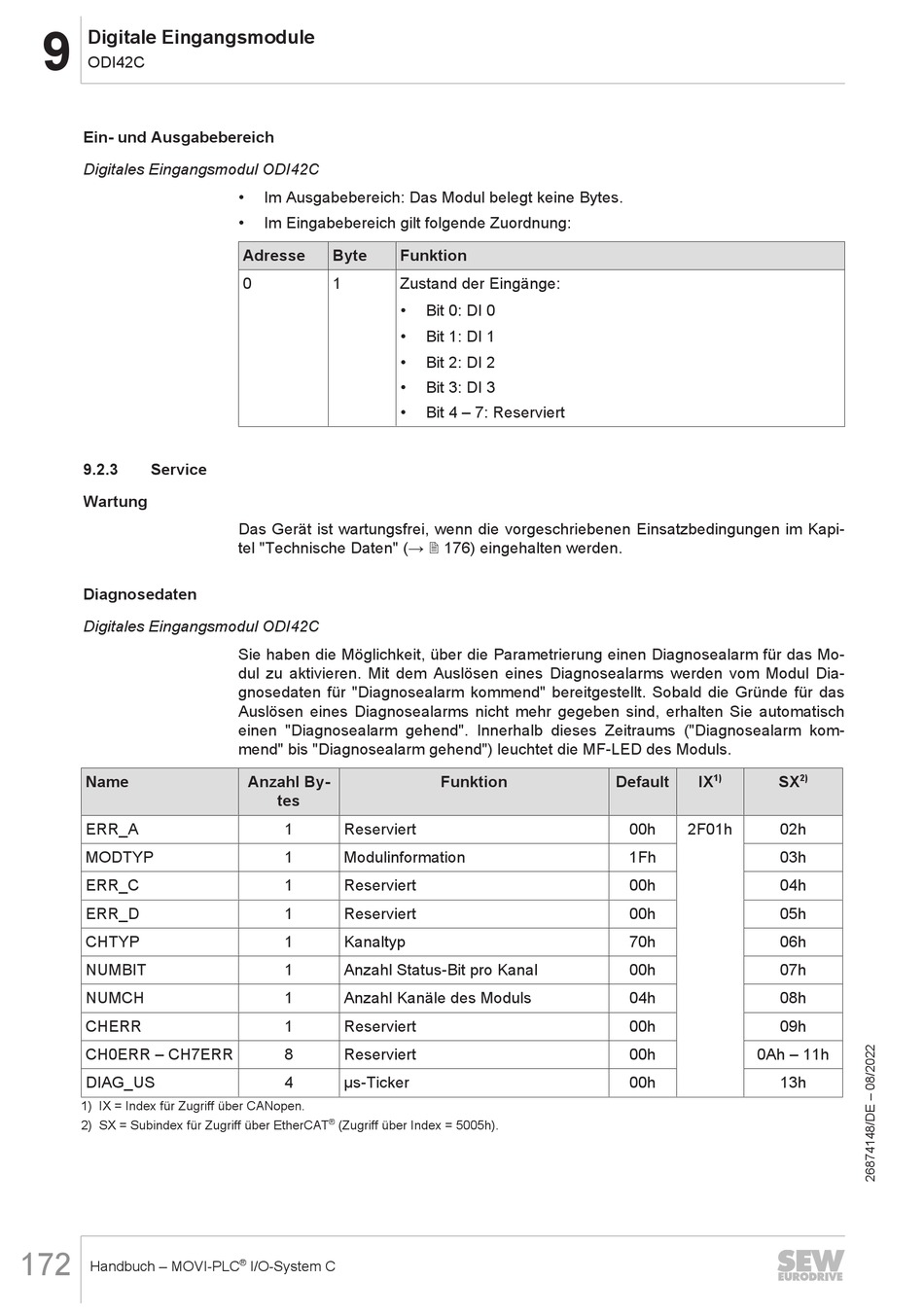

Digitales Eingangsmodul ODI42C
9.2.3
Service
Wartung
Diagnosedaten
Digitales Eingangsmodul ODI42C
Name
ERR_A
MODTYP
ERR_C
ERR_D
CHTYP
NUMBIT
NUMCH
CHERR
CH0ERR – CH7ERR
DIAG_US
1) IX = Index für Zugriff über CANopen.
2) SX = Subindex für Zugriff über EtherCAT
172
Handbuch – MOVI-PLC
•
Im Ausgabebereich: Das Modul belegt keine Bytes.
•
Im Eingabebereich gilt folgende Zuordnung:
Adresse
Byte
Funktion
0
1
Zustand der Eingänge:
•
•
•
•
•
Das Gerät ist wartungsfrei, wenn die vorgeschriebenen Einsatzbedingungen im Kapi-
tel "Technische Daten" (→ 2 176) eingehalten werden.
Sie haben die Möglichkeit, über die Parametrierung einen Diagnosealarm für das Mo-
dul zu aktivieren. Mit dem Auslösen eines Diagnosealarms werden vom Modul Dia-
gnosedaten für "Diagnosealarm kommend" bereitgestellt. Sobald die Gründe für das
Auslösen eines Diagnosealarms nicht mehr gegeben sind, erhalten Sie automatisch
einen "Diagnosealarm gehend". Innerhalb dieses Zeitraums ("Diagnosealarm kom-
mend" bis "Diagnosealarm gehend") leuchtet die MF-LED des Moduls.
Anzahl By-
tes
1
Reserviert
1
Modulinformation
1
Reserviert
1
Reserviert
1
Kanaltyp
1
Anzahl Status-Bit pro Kanal
1
Anzahl Kanäle des Moduls
1
Reserviert
8
Reserviert
4
µs-Ticker
®
(Zugriff über Index = 5005h).
®
I/O-System C
Bit 0: DI 0
Bit 1: DI 1
Bit 2: DI 2
Bit 3: DI 3
Bit 4 – 7: Reserviert
Funktion
1)
Default
IX
SX
00h
2F01h
02h
1Fh
03h
00h
04h
00h
05h
70h
06h
00h
07h
04h
08h
00h
09h
00h
0Ah – 11h
00h
13h
