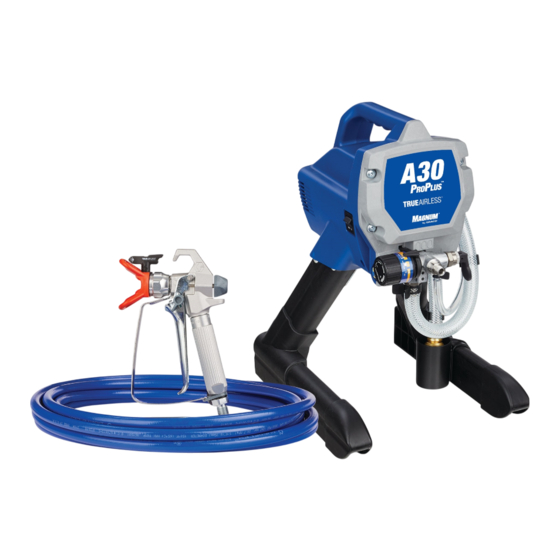

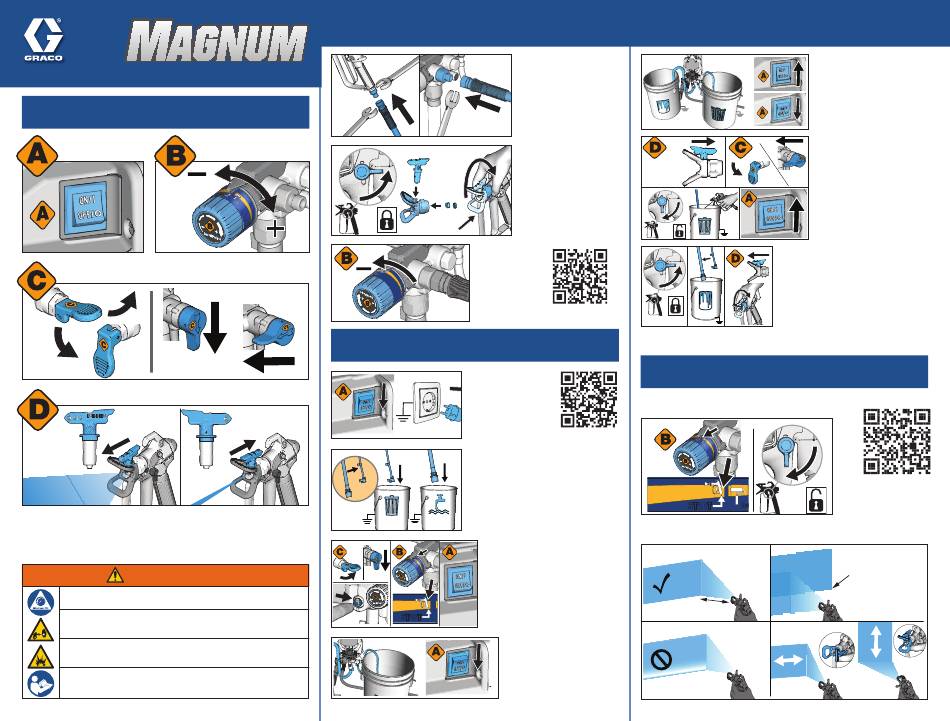

KURZANLEITUNG
DIE BEDIENUNG
Leistung
Druck
Entlüftung/Spritzen
PRIME (Entlüften)
PRIME (Entlüften)
SPRAY (Spritzen)
Spritzdüse
SPRAY (Spritzen)
Vollständige Anweisungen und Warnungen sind in der Bedienungsanleitung
zu finden. Diese Kurzanleitung ist kein Ersatz für das Durchlesen sämtlicher im
Lieferumfang des Geräts enthaltener Handbücher und Warnetiketten. Handbücher
sind erhältlich unter
magnumbygraco.eu
WARNUNG
Vorgehensweise zur Druckentlastung befolgen und dabei Schutzbekleidung
tragen. Dazu zählen unter anderem Schutzbrillen.
GEFAHR DURCH EINDRINGEN DES MATERIALS IN DIE HAUT: Abstand zur
Spritzdüse und zu Leckstellen halten. Die Abzugssperre immer verriegeln,
wenn nicht gespritzt wird.
BRAND- UND
EXPLOSIONSGEFAHR:
Die in Ihrem Handbuch aufgeführten Warnhinweise zu Feuer und Explosionen
beachten.
VOR GEBRAUCH DES GERÄTS ALLE ETIKETTEN UND HANDBÜCHER AUFMERKSAM
LESEN. DAS NICHTBEFOLGEN DIESER WARNUNGEN KANN SCHWERE VERLETZUNGEN,
AMPUTATIONEN ODER DEN TOD ZUR FOLGE HABEN.
SPRAY (Spritzen)
INBETRIEBNAHME
UNCLOG (Entstopfen)
PRIME
(Entlüften)
PRIME
(Entlüften)
EINRICHTUNG
1
Bei Bedarf Schlauch
mit Pistole verbinden.
Rote Abdeckung entfernen
und dann Schlauch mit
Spritzgerät verbinden.
Gut festziehen.
2
Abzugssperre verriegeln.
Sicherstellen, dass
Spritzdüse ordnungsgemäß
in den Spritzdüsenschutz
eingesetzt ist und die
Spritzdüsenschutzgruppe
gut an der Spritzpistole
festgezogen ist.
3
Den Druck-
reglerknopf
in die niedrigste
Stellung drehen.
magnum.graco.com/quickassembly
1
Netzschalter auf
OFF stellen und
Spritzgerät in eine
geerdete Steckdose
einstecken.
magnum.graco.com/quickstart
2
Ablassrohr (kleiner) vom Saugrohr
(größer) trennen. Das Ablassrohr in
einen Abfallbehälter geben. Saugschlauch
bei Materialien auf Wasserbasis in einen
mit Wasser gefüllten Behälter eintauchen,
oder in Terpentinersatz bei Spritzen von
ölbasierten Materialien.
3
Entlüftungs-/Spritzventil in
die PRIME-Position bewegen.
PushPrime-Schalter* zweimal drücken,
um Einlassventilkugel zu lösen. Den
Druckreglerknopf auf die START-
Position drehen. Netzschalter auf
ON stellen.
START
* Nicht bei allen Modellen verfügbar.
4
Material für 30–60 Sekunden
durch den Saugschlauch
und aus dem Ablassrohr fließen
lassen. Netzschalter auf OFF
stellen.
INBETRIEBNAHME
5
ON stellen und warten, bis Farbe
aus dem Ablassrohr austritt.
Netzschalter auf OFF stellen.
6
Abzugssperre entriegeln. Mit
UNCLOG
Pistole auf den Abfallbehälter
(Entstopfen)
SPRAY
zielen, Abzug ziehen und
SPRAY
(Spritzen)
(Spritzen)
halten. Das Entlüftungs-/
Spritzventil in die SPRAY-
Position bewegen und
Netzschalter auf ON stellen.
7
Wenn Farbe aus der Pistole kommt,
den Abzug loslassen. Abzugssperre
verriegeln. Ablassrohr in Farbeimer bringen
SPRAY
(Spritzen)
und an Saugrohr befestigen. Spritzdüse
zurück in die SPRAY-Position drehen und
sicherstellen, dass der Spritzdüsenschutz
fest ist.
SIE KÖNNEN NUN MIT DEM SPRITZGERÄT ARBEITEN.
SPRITZEN
1
Den Druckreglerknopf in die START-Position drehen.
Die Abzugssperre entriegeln.
START
Rolle
2
Einstellung des Druckreglerknopfes bei Bedarf erhöhen, bis der Strich
gleichmäßig und ohne Lücken an den Rändern ist.
Gutes Spritzmuster
12 Zoll (30 cm)
ab Oberfläche
SCHWEIF – Lücken an den Rändern Spritzdüse Orientierung
Druck
zu niedrig
Düsenverschleiß
Saugschlauch in die Farbe
eintauchen. Netzschalter auf
Spritzdüse in die
UNCLOG-Position drehen.
magnum.graco.com/
howtospray
Mit der Pistole hier zielen,
damit sich der Strich um
50 % überlagert.
Abzug nach Beginn
des Auftrags ziehen.
Abzug vor Ende des
Strichs loslassen.
Vertikale
Horizontal
