Typ 8025 – 8035 – SE35 Batch
Elektrische Installation und Verkabelung
8.5
Klemmenbelegung und Verwendung der
Auswahlschalter
6
A
B
5
FLOW
SENSOR
Klemmleiste 1
• NC: Nicht belegt
• L+: V+ (positive Spannung)
• L-: 0 V (Erde der Spannungsversorgung)
• PE: Schutzerde im Werk verkabelt
• P-: negativer Transistorausgang (DO1)
• P+: positiver Transistorausgang (DO1)

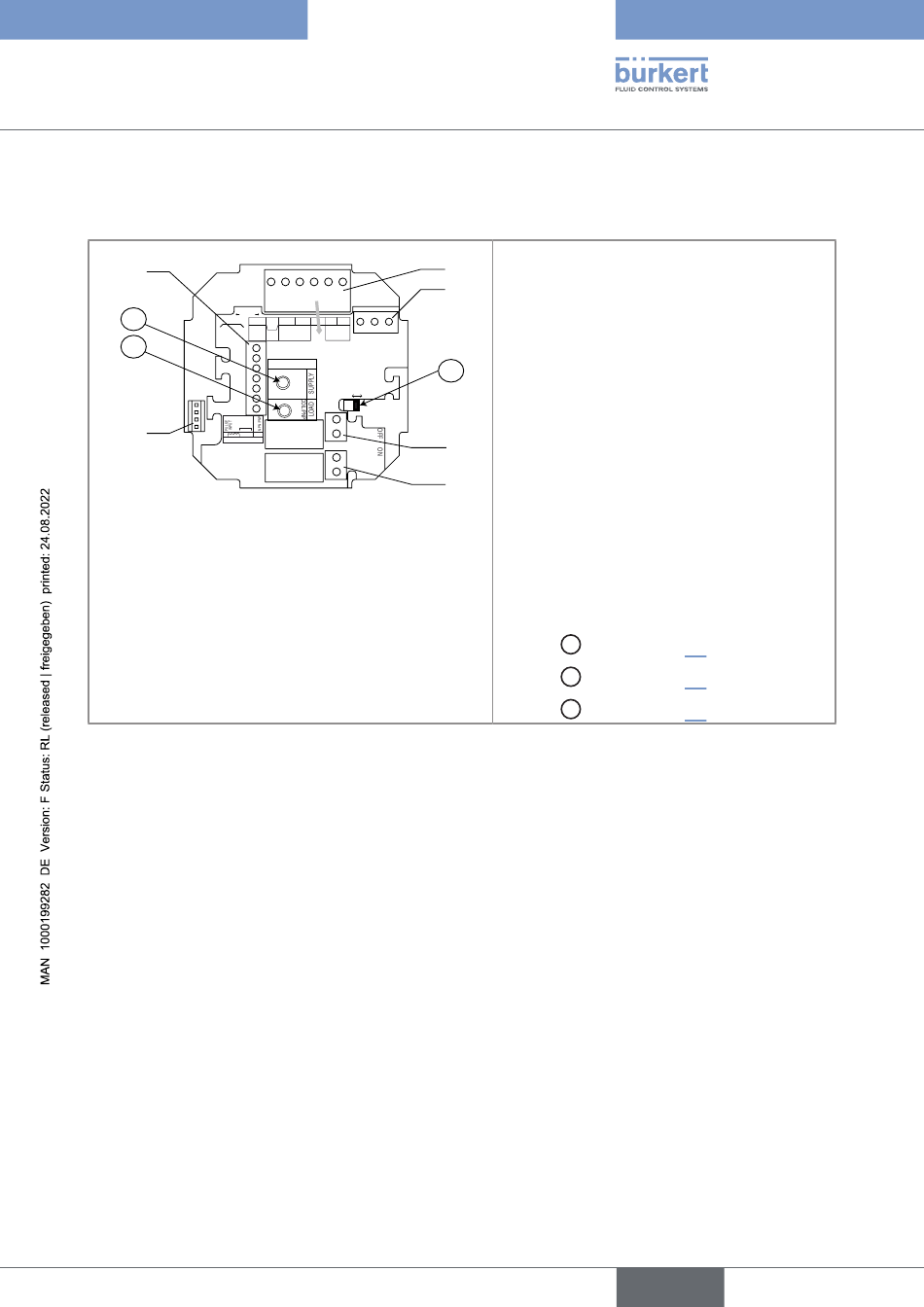

Bild 22: Klemmenbelegung einer mit 12...36 V DC versorgten Version für Typ 8025 Batch in Kompakt-Ausführung,
für Typ 8035 Batch und für Typ SE35 Batch
SOURCE
SINK
CURRENT
BINARY
Univ
Iout
L+
L-
PE
P-
P+
(AO1)
Supply
PULSE
Batch
12..36Vdc
DO1
NC
PE
PE
PE
PE
ISOG
SENSOR
DO4
+5V
DI4
L+
SENSOR TYPE
DI3
(L+)-12V
COIL
NPN/PNP
DI2
470
DI1
2.2K
39K
SUPPLY
DO2
-
+
COIL
NC
1
2
3
PE
DO3
Klemmleiste 2
1
PE: Abschirmung der Versorgungs- und der
2
Ein- und Ausgangs-Kabel
Klemmleiste 3: Verkabelung des DO2
Relaisausgangs.
Klemmleiste 4: Verkabelung des DO3
C
Relaisausgangs.
Stecker 5: Anschluss des Durchfluss-Sensors
3
Klemmleiste 6 „BINARY":
• DI1 bis DI4: 4 Digitaleingänge
4
• DO4: Transistorausgang
• ISOG: ISOGND, gemeinsames Bezugspo-
tential für die vier Digitaleingänge und den
Transistorausgang DO4.
• PE: Abschirmung des Kabels
Schalter A : Siehe Kapitel 8.6.
Schalter B : Siehe Kapitel 8.6.
Schalter C : Siehe Kapitel 8.6.
Deutsch
47
