5.2.2

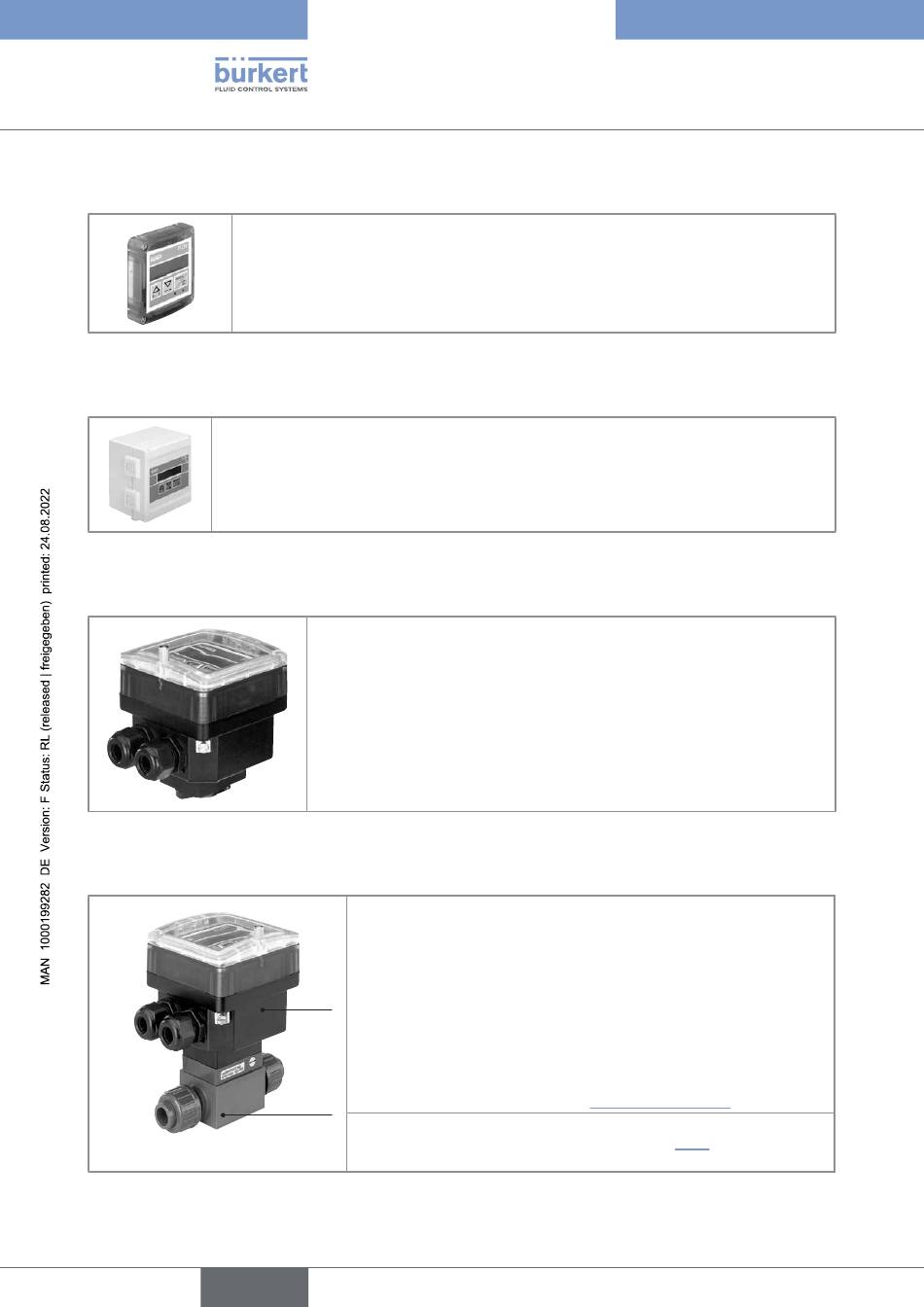

Aufbau des 8025 Batch in Schaltschrankmontage-Ausführung
Bild 2: Aufbau des 8025 Batch in Schaltschrankmontage-Ausführung
5.2.3
Aufbau des 8025 Batch in Wandmontage-Ausführung
Bild 3: Aufbau des 8025 Batch in Wandmontage-Ausführung
5.2.4
Aufbau des SE35 Batch
Bild 4: Aufbau des SE35 Batch
5.2.5
Aufbau des 8035 Batch
Bild 5: Aufbau des 8035 Batch
14
Eine Schaltschrankmontage-Ausführung des 8025 Batch ist ein Dosiergerät in einem
offenen Gehäuse mit Display integriert.
Eine Wandmontage-Ausführung des 8025 Batch ist ein Dosiergerät mit Display und fünf
Kabelverschraubungen.
Der SE35 Batch ist ein Dosiergerät mit Display und zwei
Kabelverschraubungen.
A: Sensor-Fitting S030 einschließlich Flügelrad-Durchflusssensor.
Die integrierten, durch den Fluss in Rotation versetzten 4
Permanentmagnete in den Flügelschaufeln erzeugen Impulse, deren
Frequenz proportional zur Fließgeschwindigkeit der Flüssigkeit
B
ist. Ein für jedes Rohr (Material und Durchmesser) spezifischer
Umrechnungskoeffizient ist erforderlich, um den zum jeweiligen
Messwert gehörigen Durchflusswert zu bestimmen.
Der Umrechnungskoeffizient (K-Faktor) mit der Einheit Impulse/Liter
ist in der Bedienungsanleitung des verwendeten Sensor-Fittings Typ
A
S030 angegeben, verfügbar unter country.burkert.com.
B : Dosiergerät Typ SE35 Batch (Siehe Kapitel 5.2.4).
