Typ 8025 – 8035 – SE35 Batch
Elektrische Installation und Verkabelung
8.14
DO2- und DO3-Relaisausgänge eines Geräts
verkabeln
GEFAHR
Gefahr durch Verwendung der Relaisausgänge eines UL-Geräts in einer nassen Umgebung.
▶ Bei Verwendung eines UL-Geräts in einer nassen Umgebung:
- Die Relaisausgänge mit einer maximalen Wechselspannung von 16 Veff und 22,6 V Spitze versorgen.
- Oder die Relaisausgänge mit einer maximalen Direktspannung von 35 V DC versorgen.
Um eine Dosierung durchzuführen, ein Ventil an den Relaisausgang DO2 anschließen.
Das Gerät steuert
• entweder eine Dosierung mit einem einzigen an den Relaisausgang DO2 angeschlossenen Ventil.
• oder eine Dosierung mit zwei an den Relaisausgängen DO2 und DO3 angeschlossenen Ventilen. In
diesem Fall das Hauptventil (für hohen Durchfluss) an den DO2-Ausgang bzw. das Zusatzventil (für nied-
rigen Durchfluss) an den DO3-Ausgang anschließen.
Bei Verwendung eines einzigen Ventils eine zur Konfigurierung des DO3-Relaisausgangs passende Last
anschließen.

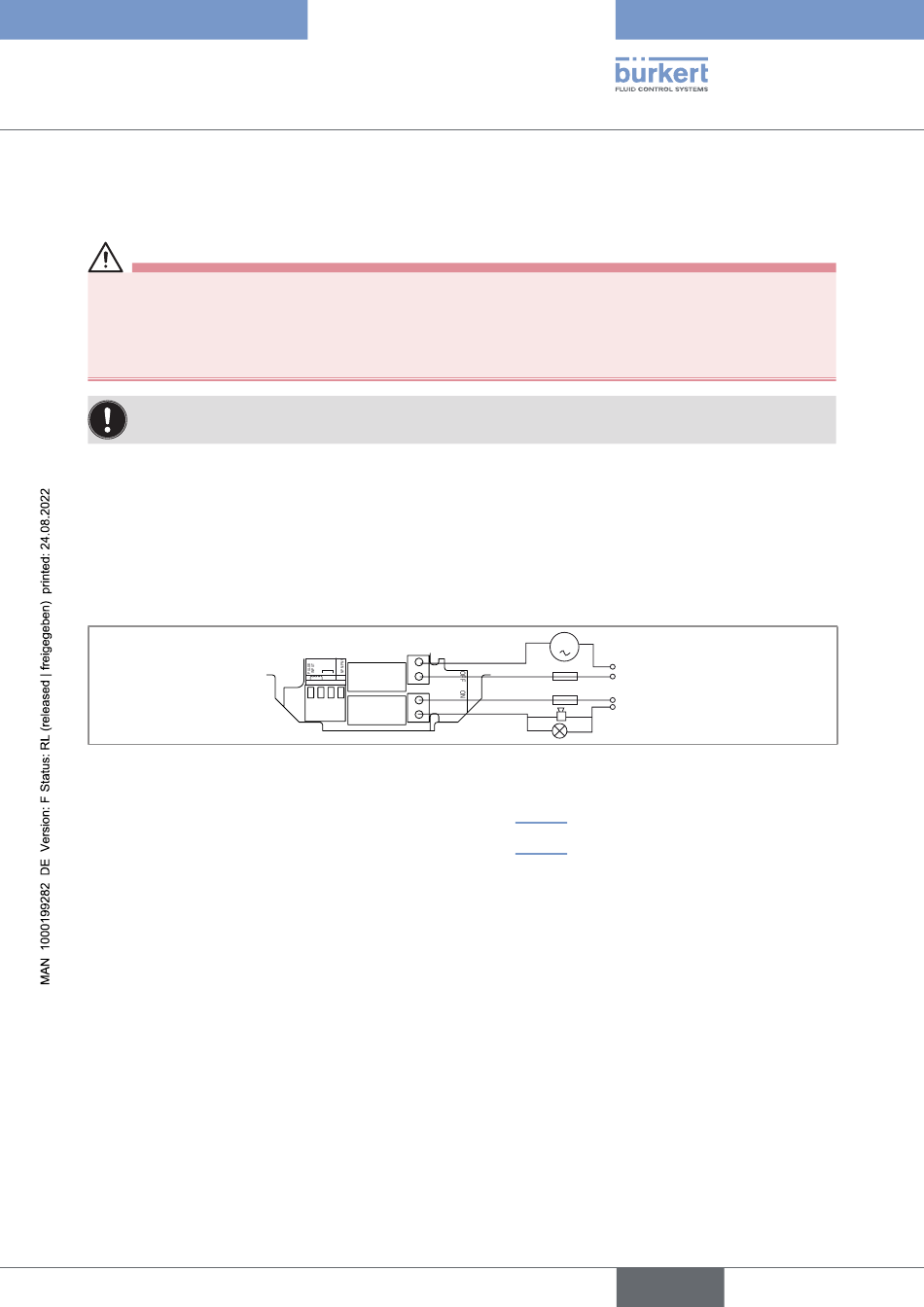

Bild 38: Verkabelung der DO2- und DO3-Relaisausgänge
→ Zum Konfigurieren des DO2-Relaisausgangs siehe Kapitel 10.7.24.
→ Zum Konfigurieren des DO3-Relaisausgangs siehe Kapitel 10.7.18.
SUPPLY
-
+
DO2
NC
COIL
1
2
3
PE
FLOW
DO3
SENSOR
m
3 A
230 V AC
3 A
230 V AC
Deutsch
61
