Typ 8025 – 8035 – SE35 Batch
Beschreibung
5
BESCHREIBUNG
5.1
Vorgesehener Einsatzbereich
Das mit einem oder zwei Ventilen angeschlossene Gerät dient zur Dosierung einer oder mehreren
Flüssigkeitsmengen.
Es steuert das Öffnen bzw. Schließen der Ventile über die Relaisausgänge und registriert die durchge-
flossene Flüssigkeitsmenge.
Die Dosierung wird entweder lokal durch Drücken der Navigationstasten unter dem Display oder per Fern-
zugriff mittels einer SPS über einen bis zu vier Digitaleingänge gestartet.
Das Prinzip einer Dosierung wird in Kapitel 10.5 beschrieben.
Die acht verfügbaren Dosierungsmodi sind in Kapitel 10.6 beschrieben.
5.2
Aufbau des Geräts
Das Gerät verfügt über:
• vier Digitaleingänge (DI1 bis DI4),
• zwei Transistorausgänge (DO1 und DO4, einstellbar),
• zwei Relaisausgänge (DO2 und DO3, einstellbar) und
• vier Zähler (zwei Mengenzähler und zwei Zähler für die Anzahl der Dosierungen).
Das Gerät benötigt je nach Ausführung eine Betriebsspannung von 12...36 V DC oder 115/230 V AC.
Der elektrische Anschluss erfolgt über die Klemmenleisten der Elektronikplatine entweder direkt oder über
zwei oder fünf Kabelverschraubungen.
5.2.1
Aufbau des 8025 Batch in Kompakt-Ausführung

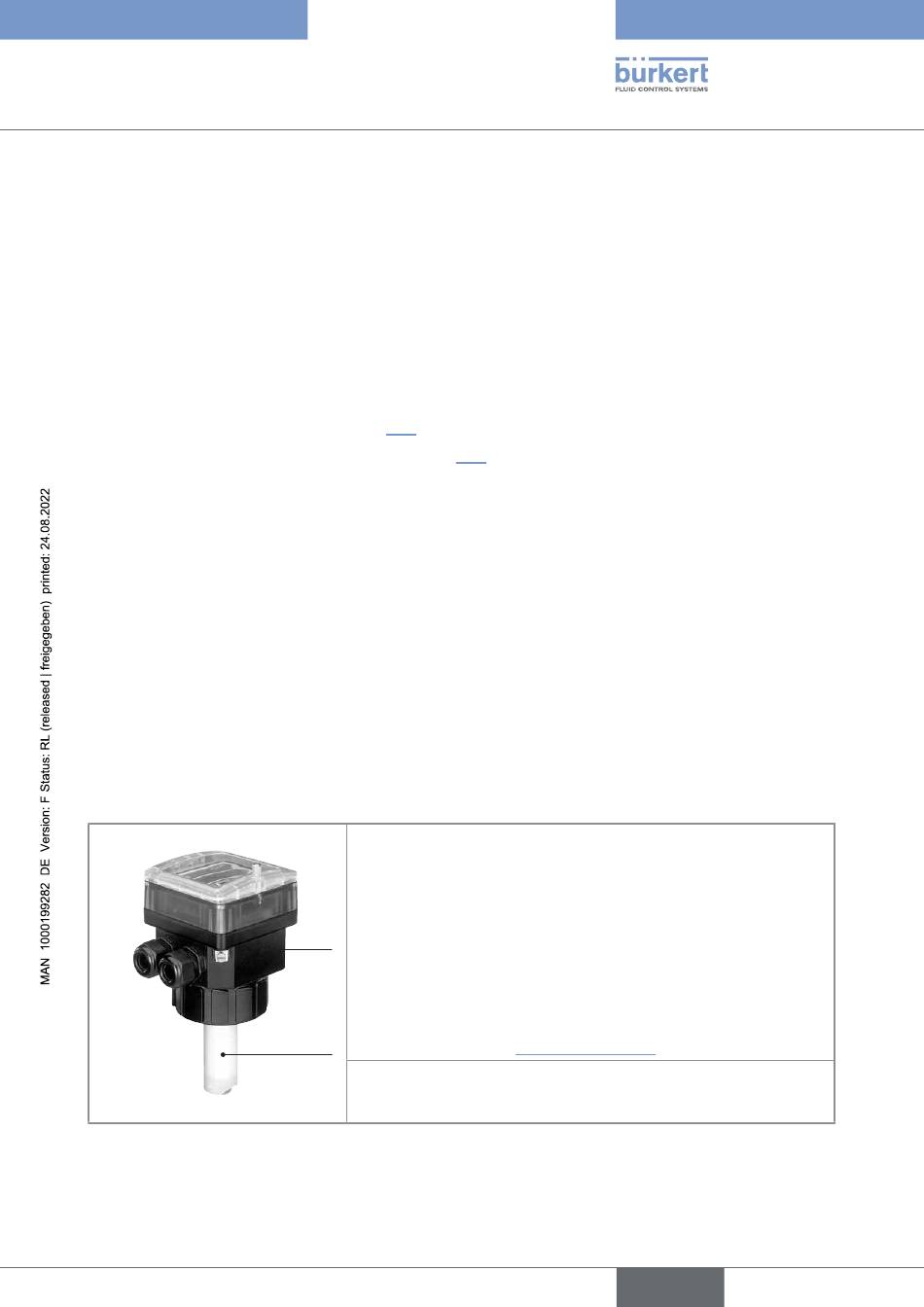

Bild 1: Aufbau des 8025 Batch in Kompakt-Ausführung
A : Durchfluss-Sensor mit Flügelrad, bei dessen Rotation Impulse
erzeugt werden.
Die integrierten, durch den Fluss in Rotation versetzten 4
Permanentmagnete in den Flügelschaufeln erzeugen Impulse, deren
Frequenz proportional zur Fließgeschwindigkeit der Flüssigkeit
B
ist. Ein für jedes Rohr (Material und Durchmesser) spezifischer
Umrechnungskoeffizient ist erforderlich, um den zum jeweiligen
Messwert gehörigen Durchflusswert zu bestimmen.
Der Umrechnungskoeffizient (K-Faktor) mit der Einheit Impulse/Liter
ist in der Bedienungsanleitung des verwendeten Fittings S020 ange-
A
geben, verfügbar unter country.burkert.com.
B : Dosiergerät mit Display und zwei Kabelverschraubungen
Deutsch
13
