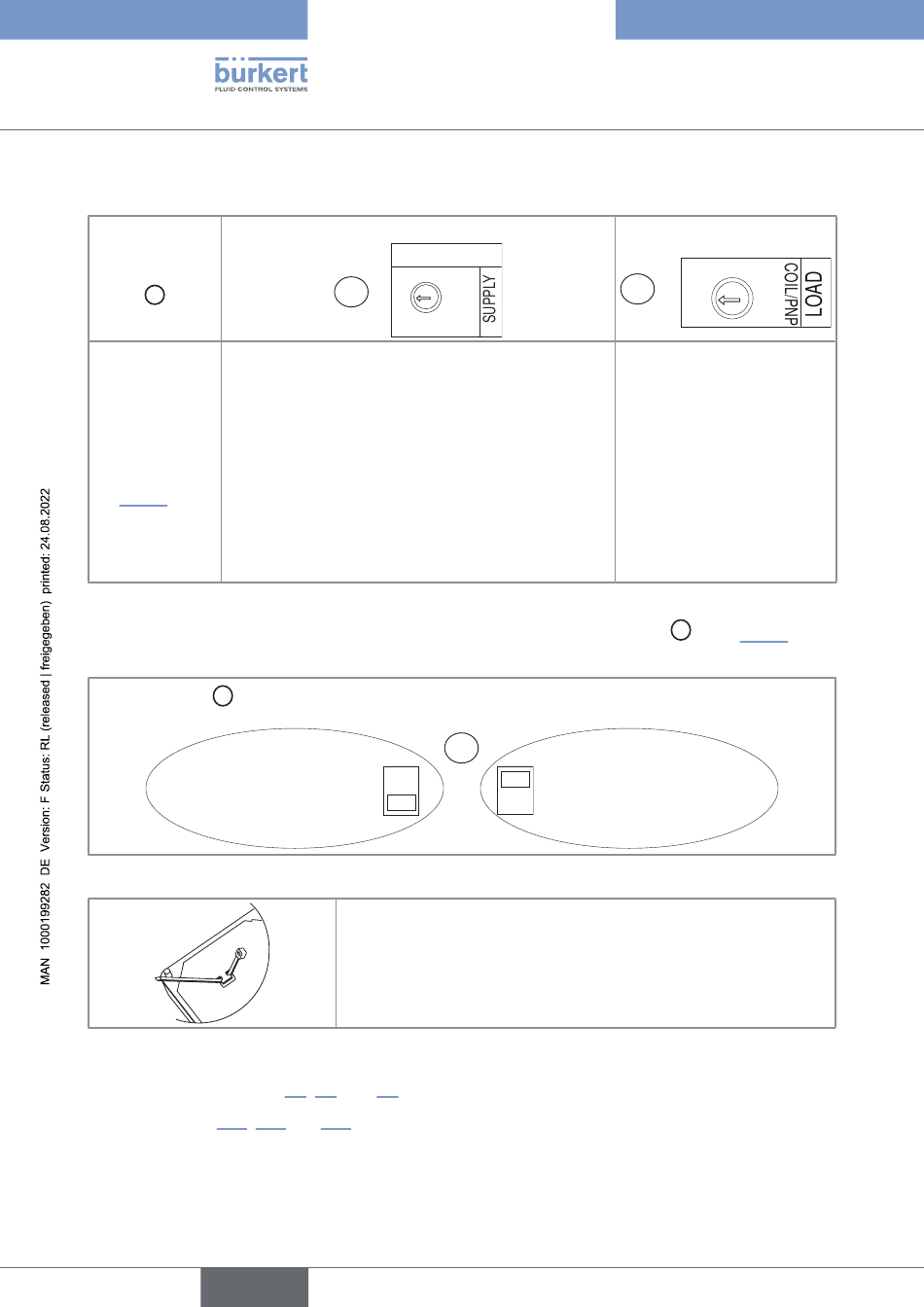

Tabelle 5:
Stellung der Auswahlschalter „SENSOR TYPE", „SENSOR SUPPLY" und „LOAD" bei Typ 8025 Batch in
Kompakt-Ausführung, Typ 8035 Batch oder Typ SE35 Batch
Auswahlschalter
„SENSOR TYPE"
C
→ Auswahl-
Schalter auf
„NPN/PNP"
einstellen"
(Bild 26)
→ Wird das Gerät mit einer Spannung von 115/230 V AC versorgt, Auswahlschalter D wie in Bild 27
gezeigt einstellen.
Auswahlschalter D dient zur Konfigurierung der 115/230-V-AC-Versorgungsspannung des Geräts.
→ Das Gerät mit
230 V AC versorgen.
Bild 27: Auswahlschalter der Versorgungsspannung bei einer 115/230-V-AC-Version
Bild 28: E insatz der Kabelschellen
→ Das Gerät wie im Kapitel 7.2, 7.3 oder 7.4 installieren.
→ Gemäß Kapitel 8.11, 8.14 und 10.6 verkabeln.
→ Die Versorgungs- und Relais-Anschlusskabel mittels den mitgelieferten Kabelschellen befestigen.
→ Das Gehäuse schließen und die 4 Schrauben des Deckels festziehen.
52
Auswahlschalter „SENSOR SUPPLY"
A
L+
Der Durchfluss-Sensor des Geräts benötigt eine
minimale Versorgungsspannung von 5 V DC:
→ Ist das Gerät mit einer Spannung ≥ 12 V DC und
< 17 V DC versorgt, den Auswahlschalter „SENSOR
SUPPLY" auf „5 V" oder „L+" einstellen.
→ Ist das Gerät mit einer Spannung ≥ 17 V DC ver-
sorgt, kann irgendeine Stelle des Auswahlschalters
„SENSOR SUPPLY" gewählt werden.
→ Ist das Gerät mit einer 115/230V AC-Spannung
versorgt, den Auswahlschalter „SENSOR SUPPLY"
auf „L+" einstellen.
230V
→ Bevor das Gerät verkabelt wird, die mitgelieferten Kabelschellen
auf der Elektronikplatine einsetzen.
Deutsch
SENSOR
+5V
(L+)-12V
D
→ Das Gerät mit
115 V AC versorgen.
115V
Typ 8025 – 8035 – SE35 Batch
Elektrische Installation und Verkabelung
Auswahlschalter „LOAD"
470
B
2.2K
39K
→ Auswahlschalter „LOAD"
einstellen:
• Entweder auf „2,2K": Der
Lastwiderstand ist dann
gleich 2,2 kW
• Oder auf „470": Der Last-
widerstand ist dann gleich
470 W
