6 | Elektrische Installation
6.2.7

Anschlusskabel anschliessen

HINWEIS
Geräteschäden durch Staub oder Feuchtigkeit
Falsche Kabeldurchmesser können zum Eindringen von Staub oder Feuchtigkeit führen. Die
Schutzart ist nicht mehr gewährleistet und das Gerät kann ausfallen.
a) Verwenden Sie zur Gewährleistung der angegebenen Schutzart nur geeignete Kabeldurch-
messer.
INFO
Anschlusskabel sind nicht im Lieferumfang enthalten.

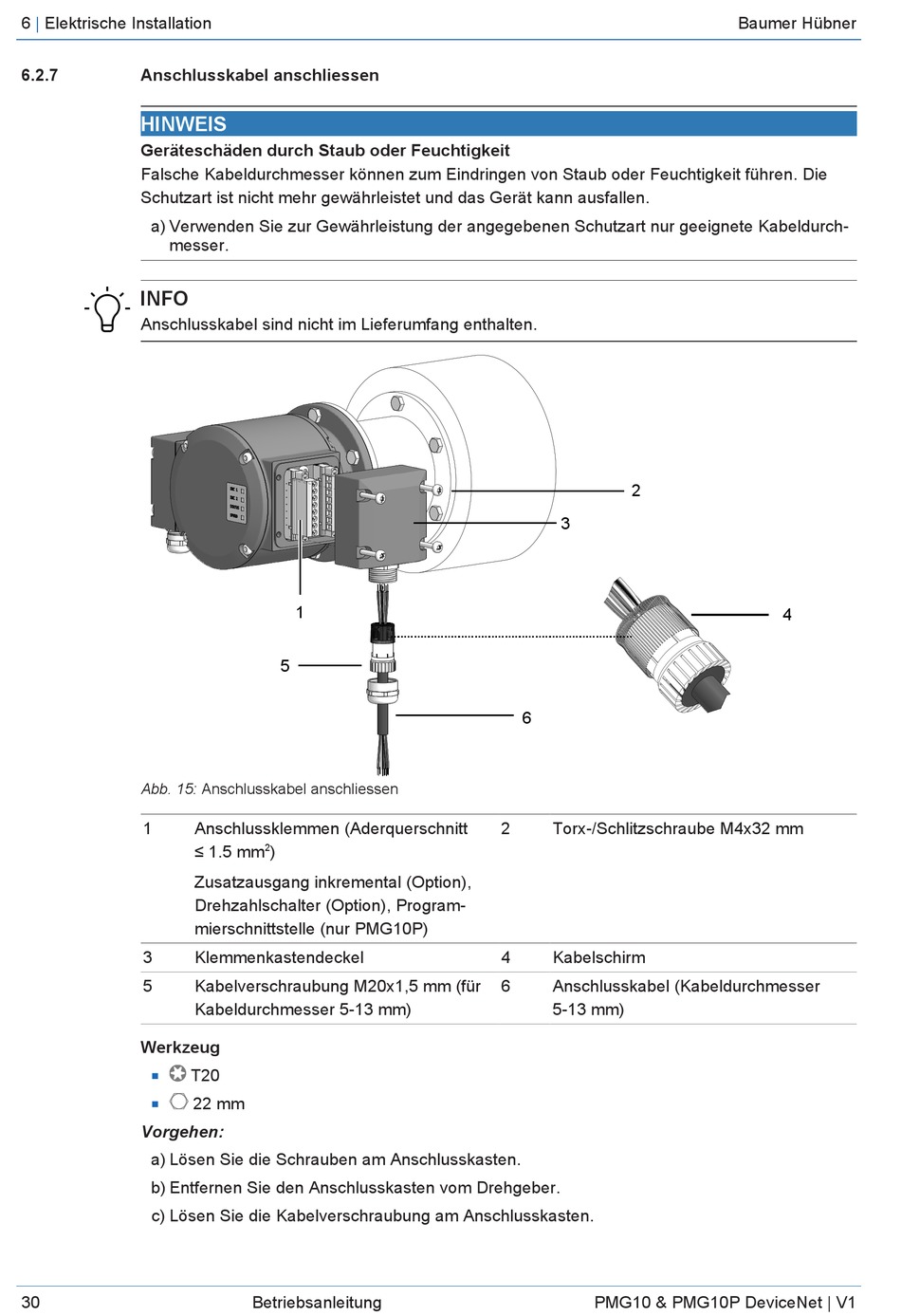

Abb. 15: Anschlusskabel anschliessen
1
3
5
Werkzeug
T20
n
n
Vorgehen:
a) Lösen Sie die Schrauben am Anschlusskasten.
b) Entfernen Sie den Anschlusskasten vom Drehgeber.
c) Lösen Sie die Kabelverschraubung am Anschlusskasten.
30
1
5
Anschlussklemmen (Aderquerschnitt
2
≤ 1.5 mm )
Zusatzausgang inkremental (Option),
Drehzahlschalter (Option), Program-
mierschnittstelle (nur PMG10P)
Klemmenkastendeckel
Kabelverschraubung M20x1,5 mm (für
Kabeldurchmesser 5-13 mm)
22 mm
Betriebsanleitung
2
3
6
2 Torx-/Schlitzschraube M4x32 mm
4 Kabelschirm
6 Anschlusskabel (Kabeldurchmesser
5-13 mm)
PMG10 & PMG10P DeviceNet | V1
