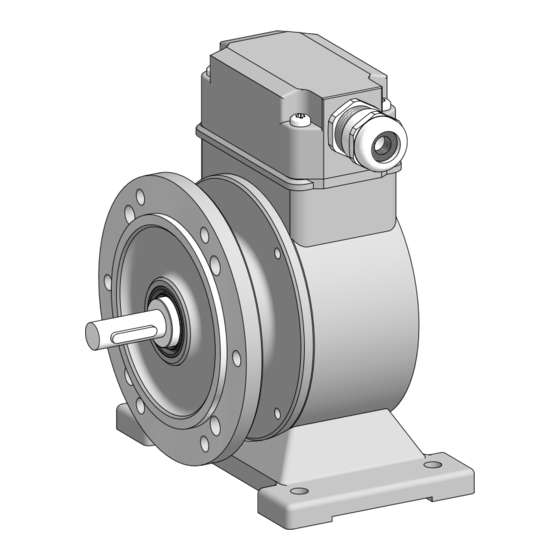

- Seite 1 Montage- und Betriebsanleitung Mounting and operating instructions POGS 90 Sinus Drehgeber EURO-Flansch B10 mit Gehäusefuß B3 Sine encoder EURO flange B10 with housing foot B3...
-
Seite 2: Inhaltsverzeichnis
Schritt 1 ................................... Schritt 2 ................................... Schritt 3 ................................Maximal zulässige Montagefehler unter Verwendung der Baumer Hübner Federscheibenkupplung K 35 ................Hinweis bei Verwendung einer Klauenkupplung (zum Beispiel „ROTEX®“) ....Schritt 4 - Klemmenkasten ........................Schritt 5 - Klemmenkasten ........................ - Seite 3 ..................................Step 2 ..................................Step 3 ..................................Maximum permissible mounting tolerance when the Baumer Hübner K 35 spring disk coupling is used ................ Note when using a jaw-type coupling (for example “ROTEX®”) ........... Step 4 - Terminal box ............................ Step 5 - Terminal box ............................
-
Seite 4: Allgemeine Hinweise
Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden. Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor- gen. Weitere Informationen siehe www.baumer.com. Achtung! Beschädigung des auf dem Gerät befindlichen Siegels... -
Seite 5: General Notes
Whenever possible, waste electrical and electronic equipment should be disposed locally at the authorized collection point. If necessary, Baumer gives customers the opportunity to dispose of Baumer products profession- ally. For further information see www.baumer.com. -
Seite 6: Betrieb In Explosionsgefährdeten Bereichen
Betrieb in explosionsgefährdeten Bereichen Betrieb in explosionsgefährdeten Bereichen Das Gerät entspricht der Richtlinie 2014/34/EU für explosionsgefährdete Bereiche. Der Einsatz ist gemäß den Gerätekategorien 3 G (Ex-Atmosphäre Gas) und 3 D (Ex-Atmo- sphäre Staub) zulässig. Gerätekategorie 3 G: - Ex-Kennzeichnung: II 3 G Ex nA IIC T4 Gc - Normenkonformität: EN 60079-0:2012 + A11:2013 EN 60079-15:2010... -
Seite 7: Operation In Potentially Explosive Environments
Operation in potentially explosive environments Operation in potentially explosive environments The device complies with the directive 2014/34/EU for potentionally explosive atmospheres. It can be used in accordance with equipment categories 3 G (explosive gas atmosphere) and 3 D (explosive dust atmosphere). Equipment category 3 G: II 3 G Ex nA IIC T4 Gc - Ex labeling:... -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch elektrostatische Aufladung Die elektronischen Bauteile im Gerät sind empfindlich gegen hohe Spannungen. • Steckkontakte und elektronische Komponenten nicht berühren. •... -
Seite 9: Security Indications
Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all voltage supplies and ensure machinery is stationary. Risk of destruction due to electrostatic charge Electronic parts contained in the device are sensitive to high voltages. -
Seite 10: Vorbereitung
Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Scope of delivery Gehäuse Housing EURO-Flansch B10 EURO flange B10 Gehäusefuß Housing foot Vollwelle mit Passfeder Solid shaft with key Klemmenkastendeckel Terminal box cover Torx-/Schlitzschraube M4x32 mm Torx/slotted screw M4x32 mm Kabelverschraubung M20x1,5 mm Cable gland M20x1.5 mm für Kabel ø5...13 mm for cable ø5...13 mm Anschlussplatine, siehe Abschnitt 5.7 und 7.3. -
Seite 11: Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten)
Vorbereitung - Montage / Preparation - Mounting Zur Montage erforderlich Required for mounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) Schraube M6x20 mm zur Befestigung des Screw M6x20 mm for fi xing the housing feet, Gehäusefußes, ISO 4017 ISO 4017 Scheibe B6 zur Befestigung des Gehäuse- Washer B6 for fi xing the housing feet, fußes, DIN 137 DIN 137 Federscheibenkupplung K 35,... -
Seite 12: Schritt 2
Montage / Mounting Schritt 2 Step 2 Antriebswelle einfetten. Lubricate drive shaft. Die Antriebswelle sollte einen mög- The drive shaft should have as less lichst kleinen Rundlauffehler aufwei- runout as possible because this can sen, da dieser zu einem Winkelfehler otherwise result in an angle error. -
Seite 13: Schritt 3
Montage / Mounting Schritt 3 Step 3 2.5 mm Zul. Anzugsmoment 10 mm Max. tightening torque = 2...3 Nm 60 mm * Siehe Seite 7 oder 8 See page 7 or 8 B10-Flanschmontage in Montagean- B10 flange mounting in mounting in- leitung MB181. -
Seite 14: Maximal Zulässige Montagefehler Unter Verwendung Der Baumer Hübner Federscheibenkupplung K 35
Montage / Mounting Maximal zulässige Montagefehler Maximum permissible mounting toler- unter Verwendung der Baumer Hübner ance when the Baumer Hübner K 35 Federscheibenkupplung K 35 spring disk coupling is used Geräte mit Vollwelle sollten unter Verwen- Devices with a solid shaft should be dung der Baumer Hübner Federschei-... -
Seite 15: Hinweis Bei Verwendung Einer Klauenkupplung (Zum Beispiel „Rotex®")
Montage / Mounting Hinweis bei Verwendung einer Klauen- Note when using a jaw-type coupling kupplung (zum Beispiel „ROTEX®“) (for example “ROTEX®”) Eine falsche Montage der Klauenkupplung Incorrect mounting of the jaw-type cou- führt zur Beschädigung des Gerätes. pling can damage the device. Den korrekten Abstand der beiden Kupp- Observe the correct distance of both cou- lungshälften, siehe unten, einhalten. -
Seite 16: Schritt 4 - Klemmenkasten
Montage / Mounting Schritt 4 - Klemmenkasten Step 4 - Terminal box TX 20 22 mm Schritt 5 - Klemmenkasten Step 5 - Terminal box TX 10 * Siehe Seite 7 See page 7 MB181a - 11114025 Baumer_POGS90-B3_II_DE-EN (19A1) -
Seite 17: Schritt 6 Und 7 - Klemmenkasten
Montage / Mounting Schritt 6 und 7 - Klemmenkasten Step 6 and 7 - Terminal box ø5...13 mm Ansicht siehe Abschnitt 7.3. Kabelschirm Cable shield View see section 7.3. * Siehe Seite 7 oder 8 See page 7 or 8 Zur Gewährleistung der angegebenen To ensure the specified protection of Schutzart sind nur geeignete Kabel-... -
Seite 18: Schritt 8 - Klemmenkasten
Montage / Mounting Schritt 8 - Klemmenkasten Step 8 - Terminal box TX 10 D-SUB Buchse zum Anschluss an das Gerätegehäuse, siehe Abschnitt 5.10. D-SUB connector (female) for connecting to device housing, see section 5.10. 22 mm 5.10 Schritt 9 - Klemmenkasten 5.10 Step 9 - Terminal box TX 20... -
Seite 19: Montagehinweis
Montage - Abmessung / Mounting - Dimension 5.11 Montagehinweis 5.11 Mounting instruction Wir empfehlen, das Gerät so zu mon- It is recommended to mount the de- tieren, dass der Kabelanschluss kei- vice with cable connection facing nem direkten Wassereintritt ausge- downward and being not exposed to setzt ist. -
Seite 20: Elektrischer Anschluss
Elektrischer Anschluss / Electrical connection Elektrischer Anschluss Electrical connection Beschreibung der Anschlüsse Terminal significance Betriebsspannung +UB; + Voltage supply Masseanschluss ; ; GND; 0 V Ground Erdungsanschluss (Gehäuse) Earth ground (housing) Ausgangssignal Kanal 1 K1; A; A+ Output signal channel 1 Ausgangssignal Kanal 1 invertiert K1;... -
Seite 21: Klemmenbelegung
(inputs and outputs). Sensorkabel HEK 8 (Zubehör) Sensor cable HEK 8 (accessory) Es wird empfohlen, das Baumer Hübner Baumer Hübner sensor cable HEK 8 is Sensorkabel HEK 8 zu verwenden oder recommended. As a substitute a shielded ersatzweise ein geschirmtes, paarig ver- twisted pair cable should be used. -
Seite 22: Demontage
Demontage / Dismounting Demontage Dismounting Schritt 1 und 2 Step 1 and 2 TX 20 22 mm TX 10 * Siehe Seite 7 oder 8 See page 7 or 8 MB181a - 11114025 Baumer_POGS90-B3_II_DE-EN (19A1) -
Seite 23: Schritt 2
Demontage / Dismounting Schritt 2 Step 2 2.5 mm 10 mm Schritt 3 Step 3 * Siehe Seite 7 oder 8 See page 7 or 8 MB181a - 11114025 Baumer_POGS90-B3_II_DE-EN (19A1) -
Seite 24: Schritt 4
Demontage - Zubehör / Dismounting - Accessories Schritt 4 Step 4 2.5 mm * Siehe Seite 8 See page 8 Zubehör Accessories • Federscheibenkupplung • Spring disk coupling K 35 K 35 • Sensorkabel für Drehgeber • Sensor cable for encoders HEK 8 HEK 8 •... -
