6 | Elektrische Installation
HINWEIS
Geräteschäden durch Staub oder Feuchtigkeit
Falsche Kabeldurchmesser können zum Eindringen von Staub oder Feuchtigkeit führen. Die
Schutzart ist nicht mehr gewährleistet und das Gerät kann ausfallen.
a) Verwenden Sie zur Gewährleistung der angegebenen Schutzart nur geeignete Kabeldurch-
messer.
INFO
Anschlusskabel sind nicht im Lieferumfang enthalten.

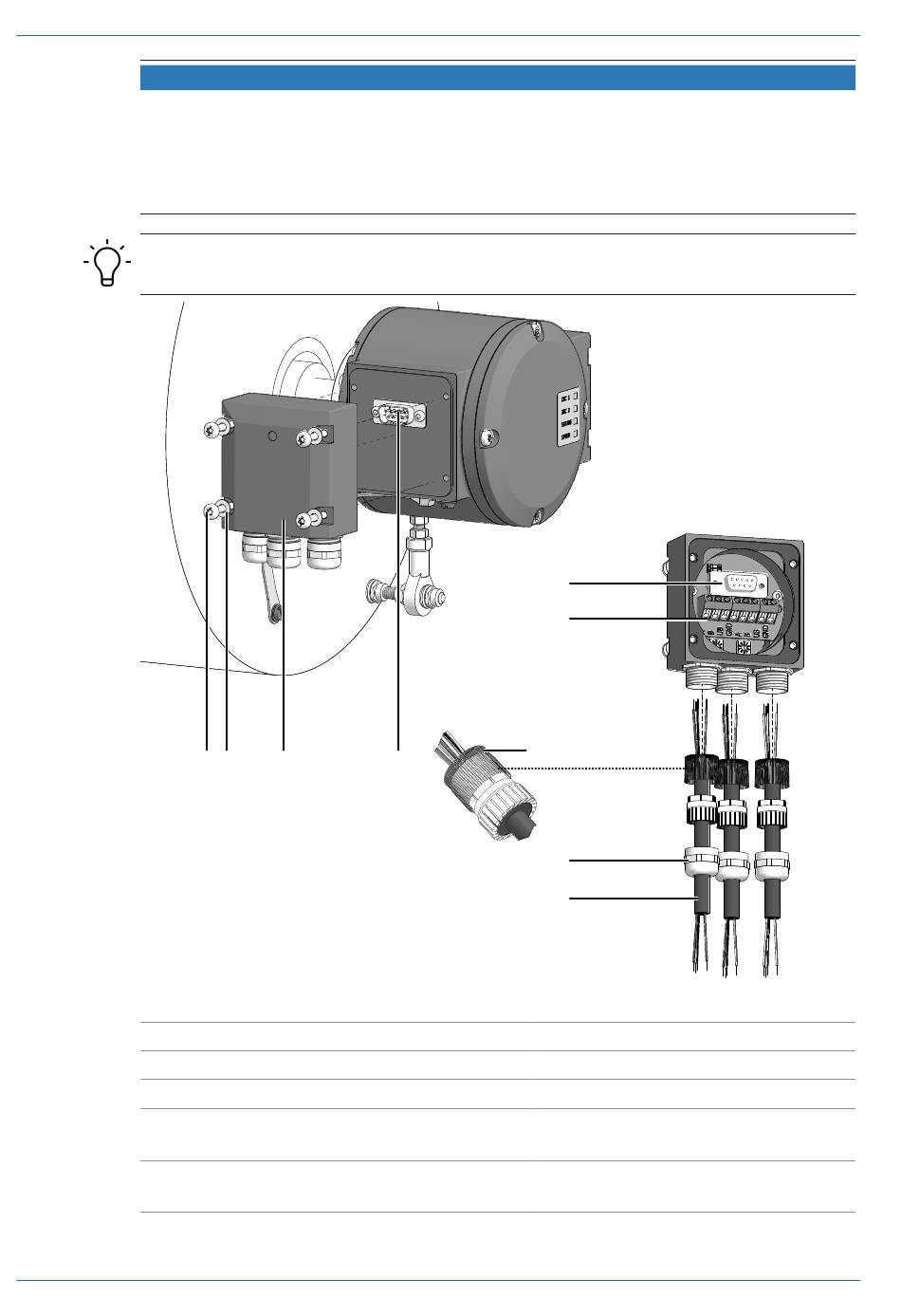

Abb. 4: Anschlusskabel anschliessen
1 Torx-/Schlitzschraube M4x32 mm
3 Busanschlusskasten Profibus DP
5 D-SUB Buchse
7 Kabelschirm
9 Anschlusskabel (Kabeldurchmesser 5-9
mm)
28
1 2 3
Betriebsanleitung
5
6
7
4
8
9
2 Scheibe A4 (DIN 137)
4 D-SUB Stecker
6 Anschlussklemmen
8 Kabelverschraubung M16x1,5 mm (für
Kabeldurchmesser 5-9 mm)
