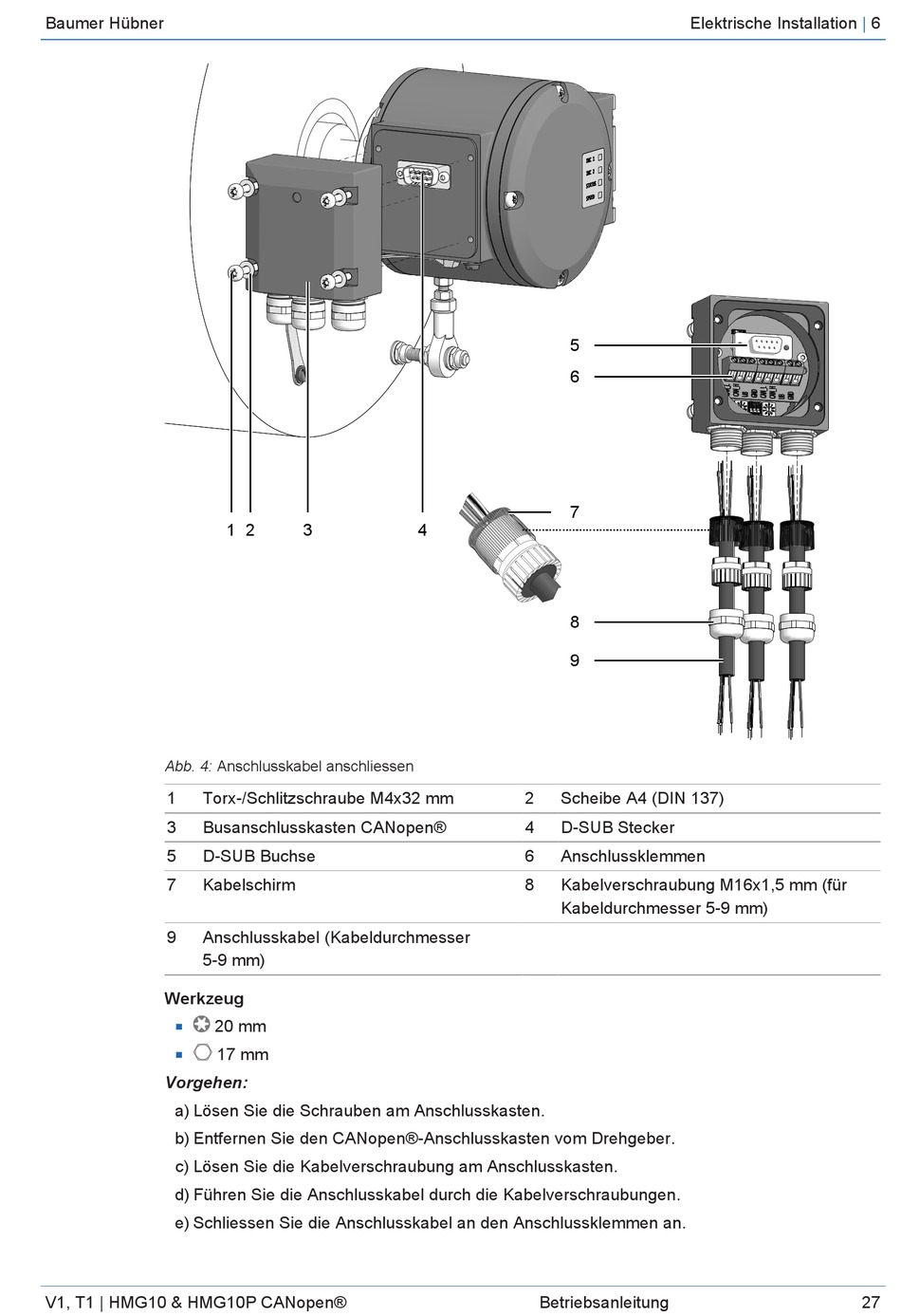

Abb. 4: Anschlusskabel anschliessen
1 Torx-/Schlitzschraube M4x32 mm
3 Busanschlusskasten CANopen®
5 D-SUB Buchse
7 Kabelschirm
9 Anschlusskabel (Kabeldurchmesser
5-9 mm)
Werkzeug
20 mm
n
n
Vorgehen:
a) Lösen Sie die Schrauben am Anschlusskasten.
b) Entfernen Sie den CANopen®-Anschlusskasten vom Drehgeber.
c) Lösen Sie die Kabelverschraubung am Anschlusskasten.
d) Führen Sie die Anschlusskabel durch die Kabelverschraubungen.
e) Schliessen Sie die Anschlusskabel an den Anschlussklemmen an.
V1, T1 | HMG10 & HMG10P CANopen®
1 2 3
17 mm
5
6
7
4
8
9
2 Scheibe A4 (DIN 137)
4 D-SUB Stecker
6 Anschlussklemmen
8 Kabelverschraubung M16x1,5 mm (für
Kabeldurchmesser 5-9 mm)
