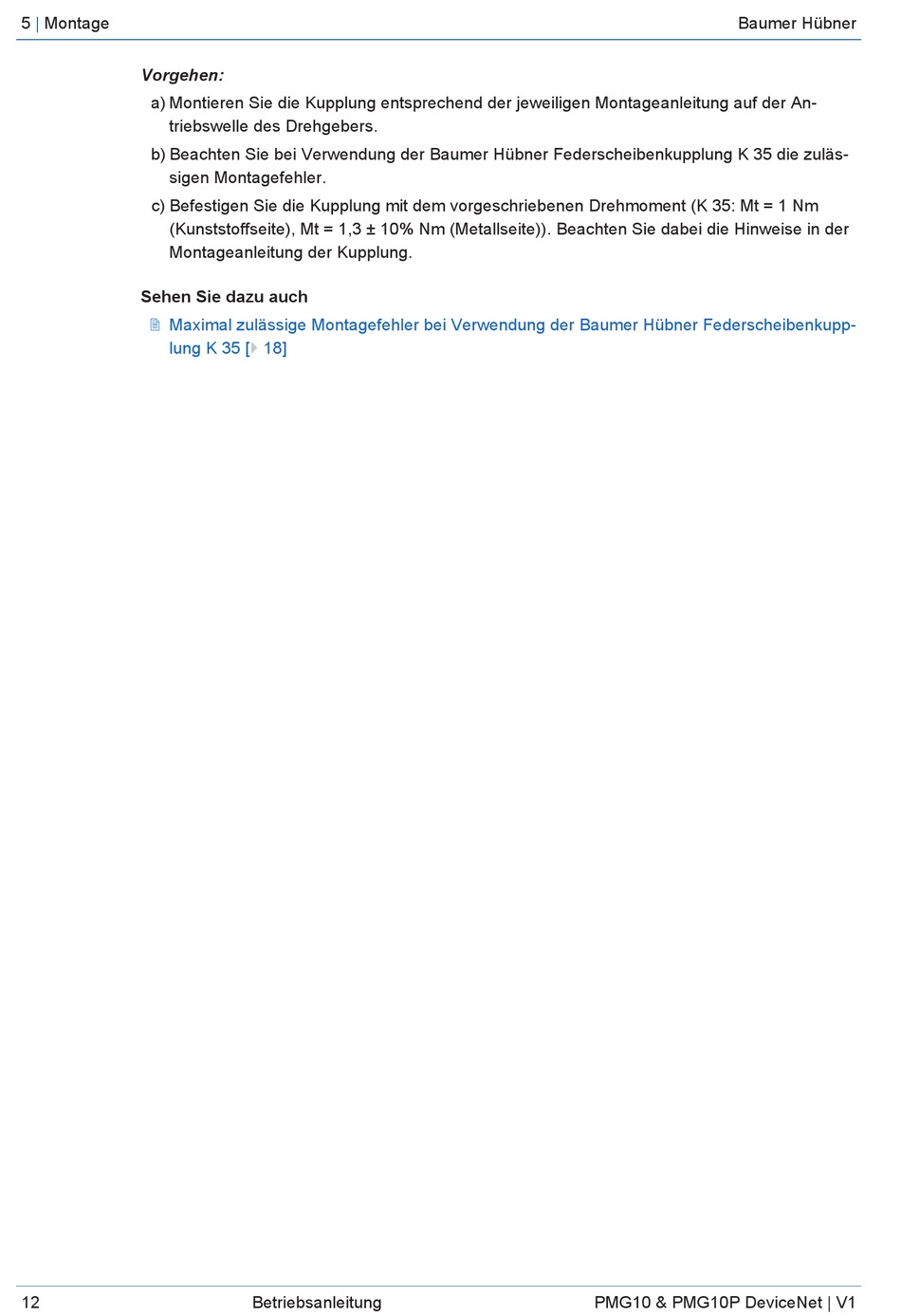

Baumer Hubner Berlin PMG10 DeviceNet Betriebsanleitung Seite 12

5 | Montage
Vorgehen:
a) Montieren Sie die Kupplung entsprechend der jeweiligen Montageanleitung auf der An-
triebswelle des Drehgebers.
b) Beachten Sie bei Verwendung der Baumer Hübner Federscheibenkupplung K 35 die zuläs-
sigen Montagefehler.
c) Befestigen Sie die Kupplung mit dem vorgeschriebenen Drehmoment (K 35: Mt = 1 Nm
(Kunststoffseite), Mt = 1,3 ± 10% Nm (Metallseite)). Beachten Sie dabei die Hinweise in der
Montageanleitung der Kupplung.
Sehen Sie dazu auch
2 Maximal zulässige Montagefehler bei Verwendung der Baumer Hübner Federscheibenkupp-
lung K 35 [} 18]
