Baumer Hübner

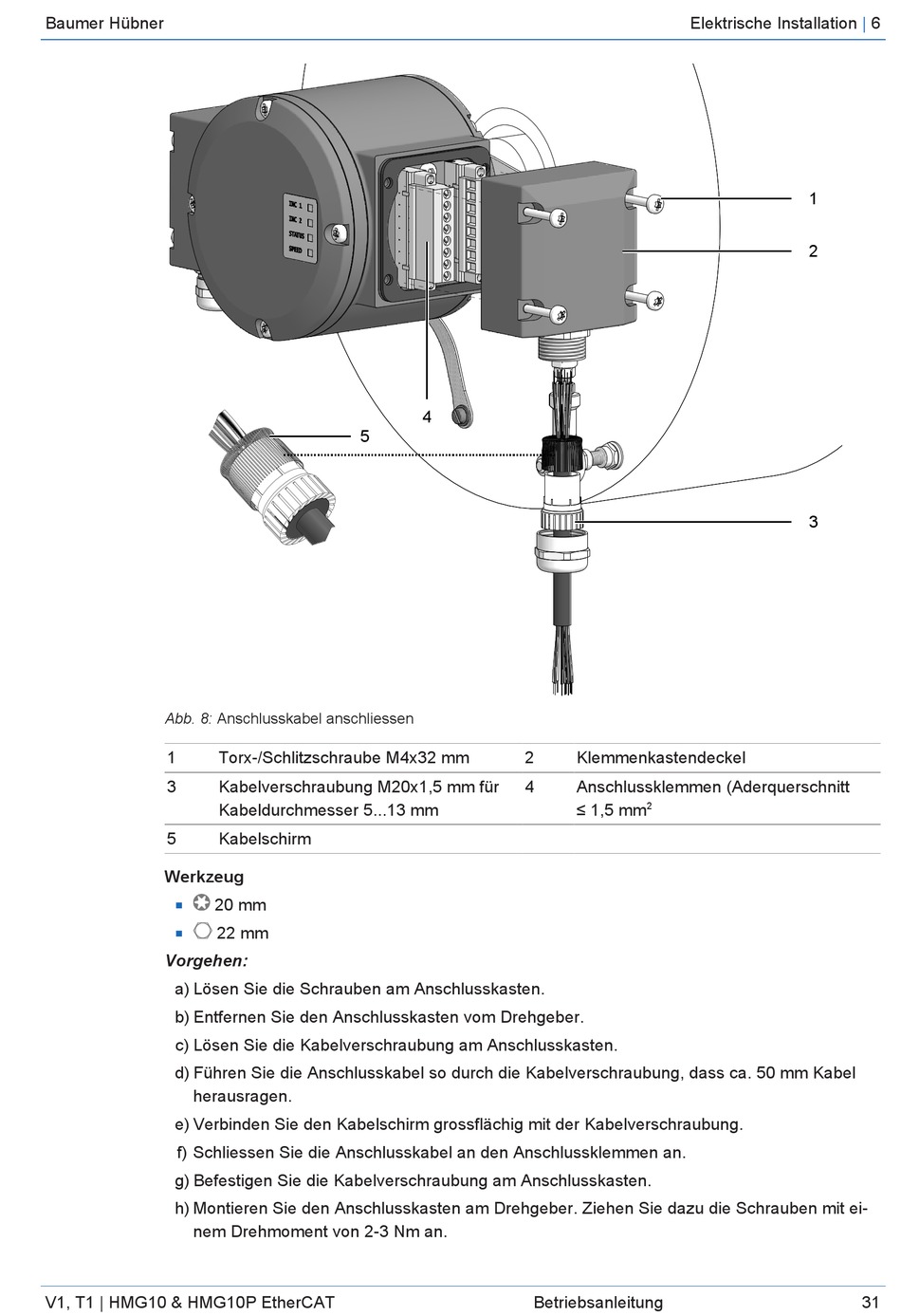

Abb. 8: Anschlusskabel anschliessen
1
3
5
Werkzeug
20 mm
n
n
Vorgehen:
a) Lösen Sie die Schrauben am Anschlusskasten.
b) Entfernen Sie den Anschlusskasten vom Drehgeber.
c) Lösen Sie die Kabelverschraubung am Anschlusskasten.
d) Führen Sie die Anschlusskabel so durch die Kabelverschraubung, dass ca. 50 mm Kabel
herausragen.
e) Verbinden Sie den Kabelschirm grossflächig mit der Kabelverschraubung.
f) Schliessen Sie die Anschlusskabel an den Anschlussklemmen an.
g) Befestigen Sie die Kabelverschraubung am Anschlusskasten.
h) Montieren Sie den Anschlusskasten am Drehgeber. Ziehen Sie dazu die Schrauben mit ei-
nem Drehmoment von 2-3 Nm an.
V1, T1 | HMG10 & HMG10P EtherCAT
5
Torx-/Schlitzschraube M4x32 mm
Kabelverschraubung M20x1,5 mm für
Kabeldurchmesser 5...13 mm
Kabelschirm
22 mm
4
2 Klemmenkastendeckel
4 Anschlussklemmen (Aderquerschnitt
≤ 1,5 mm
Betriebsanleitung
Elektrische Installation
1
2
3
2
| 6
