6 | Elektrische Installation
6.1.4

Anschlusskasten DeviceNet

1
2
3

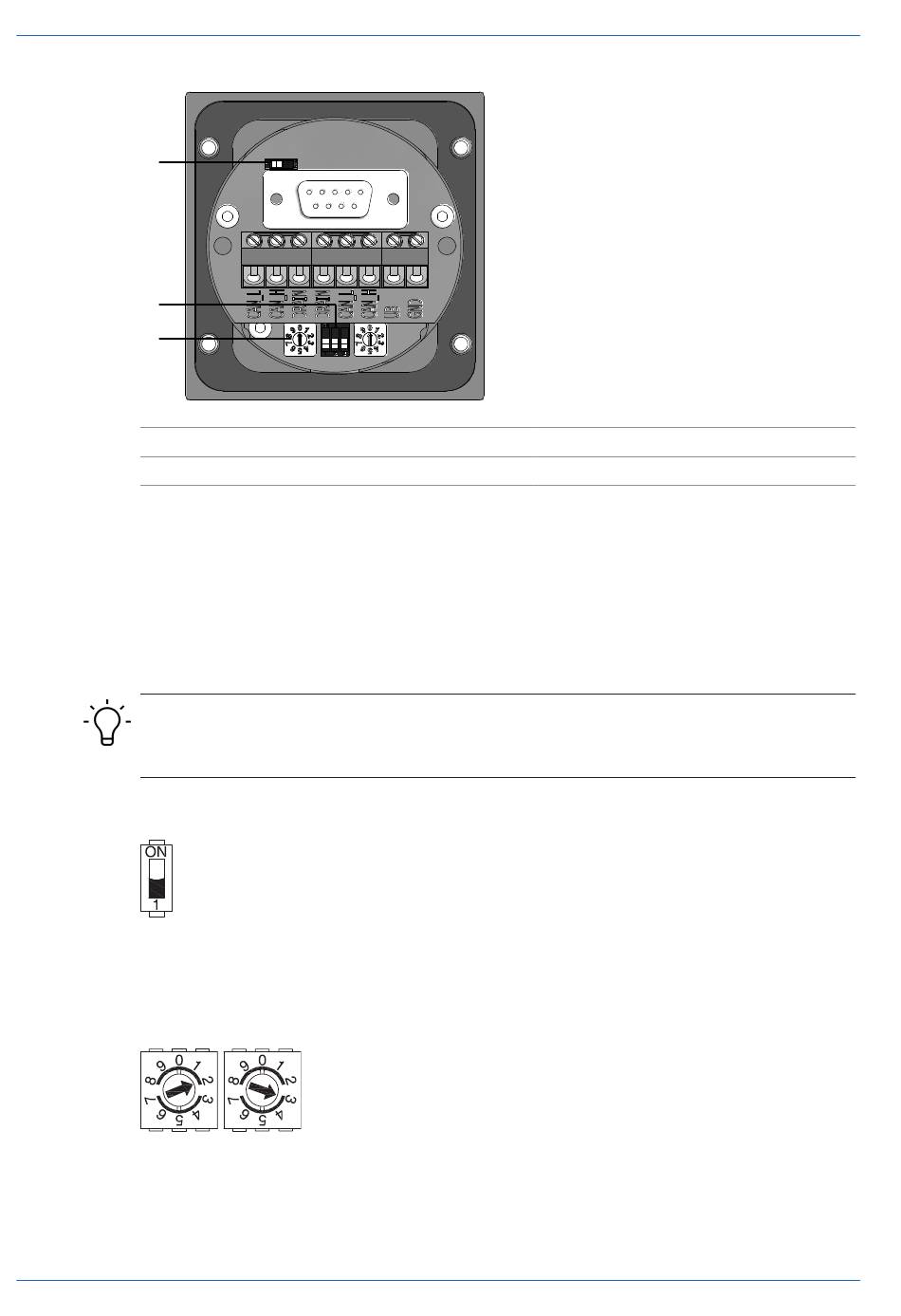

Abb. 13: Anschlusskasten DeviceNet
1 Einstellung der Abschlusswiderstände
3 Einstellung der Teilnehmeradresse
Klemmenbelegung
DRAIN
GND
UB
CAN_H
CAN_L
INFO
Anschlüsse mit gleicher Bezeichnung sind intern verbunden und funktionsidentisch. Diese inter-
nen Klemmverbindungen UB-UB / GND-GND dürfen mit max. je 1 A belastet werden.
6.1.5

Abschlusswiderstand einstellen

ON = letzter Teilnehmer
OFF = beliebiger Teilnehmer
6.1.6

Teilnehmeradresse einstellen

1. Ziffer Teilnehmeradresse
2. Ziffer Teilnehmeradresse
(Abbildung zeigt Beispiel für Teilnehmeradresse 23).
26
Schirmanschluss
Masseanschluss für UB
Betriebsspannung 10-30 V DC
CAN Bus Signal (dominant HIGH)
CAN Bus Signal (dominant LOW)
Betriebsanleitung
2 Einstellung der Übertragungsrate
PMG10 & PMG10P DeviceNet | V1
Baumer Hübner
