5 | Montage

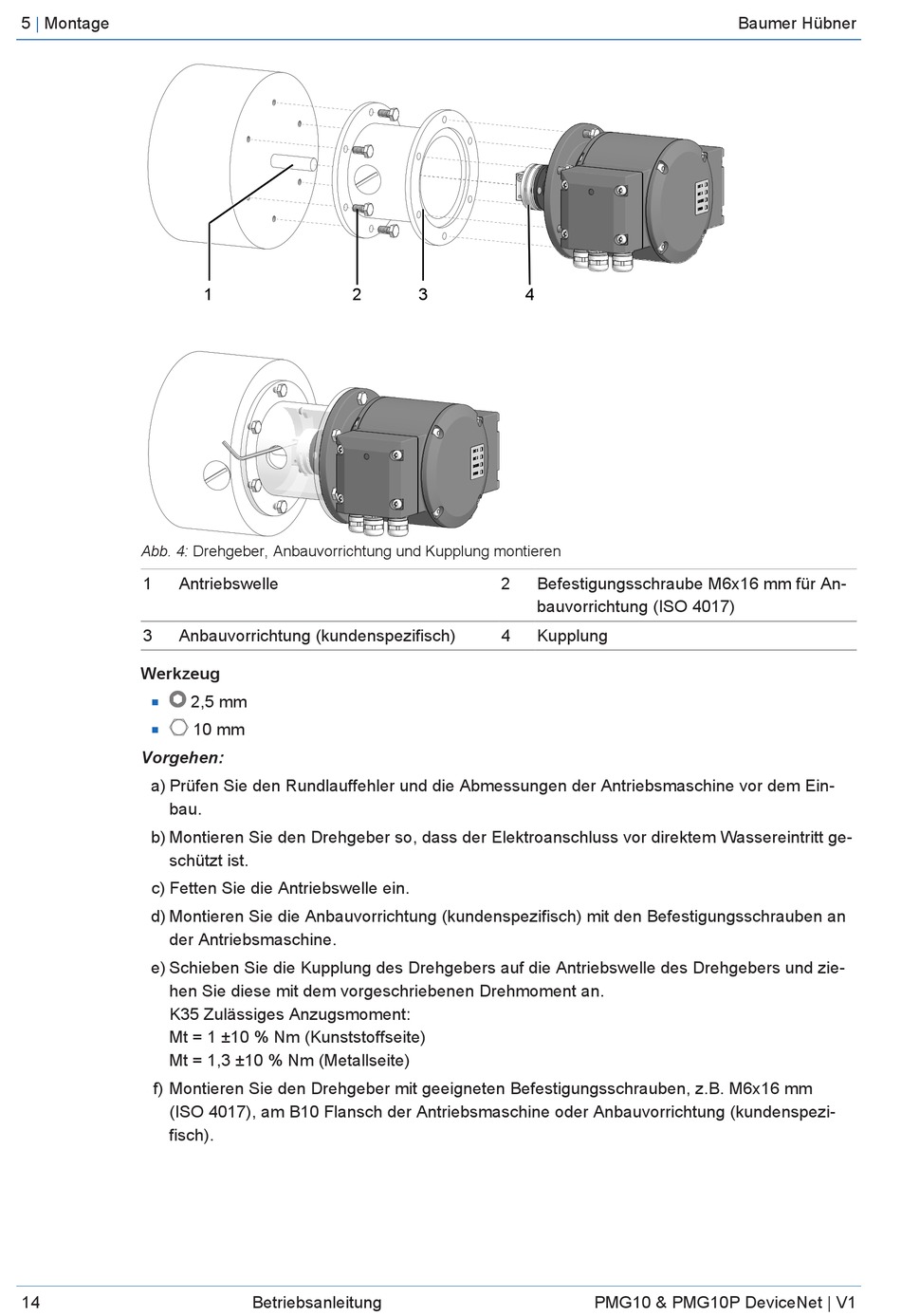

Abb. 4: Drehgeber, Anbauvorrichtung und Kupplung montieren
1 Antriebswelle
3 Anbauvorrichtung (kundenspezifisch)
Werkzeug
2,5 mm
n
n
Vorgehen:
a) Prüfen Sie den Rundlauffehler und die Abmessungen der Antriebsmaschine vor dem Ein-
bau.
b) Montieren Sie den Drehgeber so, dass der Elektroanschluss vor direktem Wassereintritt ge-
schützt ist.
c) Fetten Sie die Antriebswelle ein.
d) Montieren Sie die Anbauvorrichtung (kundenspezifisch) mit den Befestigungsschrauben an
der Antriebsmaschine.
e) Schieben Sie die Kupplung des Drehgebers auf die Antriebswelle des Drehgebers und zie-
hen Sie diese mit dem vorgeschriebenen Drehmoment an.
K35 Zulässiges Anzugsmoment:
Mt = 1 ±10 % Nm (Kunststoffseite)
Mt = 1,3 ±10 % Nm (Metallseite)
f) Montieren Sie den Drehgeber mit geeigneten Befestigungsschrauben, z.B. M6x16 mm
(ISO 4017), am B10 Flansch der Antriebsmaschine oder Anbauvorrichtung (kundenspezi-
fisch).
14
1 2
10 mm
Betriebsanleitung
3 4
2 Befestigungsschraube M6x16 mm für An-
bauvorrichtung (ISO 4017)
4 Kupplung
