Baumer Hübner
9
8
7
6

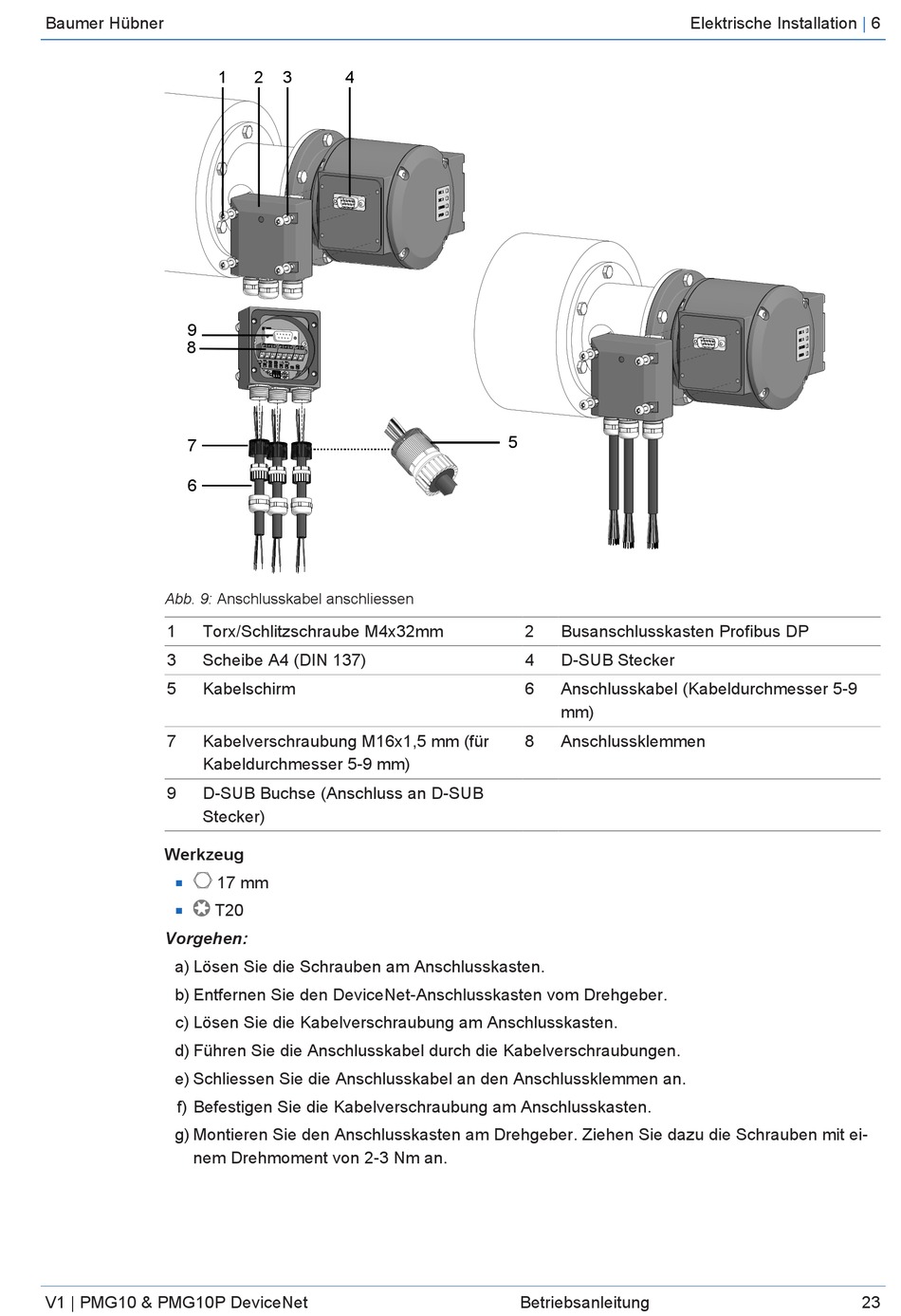

Abb. 9: Anschlusskabel anschliessen
1 Torx/Schlitzschraube M4x32mm
3 Scheibe A4 (DIN 137)
5 Kabelschirm
7 Kabelverschraubung M16x1,5 mm (für
Kabeldurchmesser 5-9 mm)
9 D-SUB Buchse (Anschluss an D-SUB
Stecker)
Werkzeug
n
T20
n
Vorgehen:
a) Lösen Sie die Schrauben am Anschlusskasten.
b) Entfernen Sie den DeviceNet-Anschlusskasten vom Drehgeber.
c) Lösen Sie die Kabelverschraubung am Anschlusskasten.
d) Führen Sie die Anschlusskabel durch die Kabelverschraubungen.
e) Schliessen Sie die Anschlusskabel an den Anschlussklemmen an.
f) Befestigen Sie die Kabelverschraubung am Anschlusskasten.
g) Montieren Sie den Anschlusskasten am Drehgeber. Ziehen Sie dazu die Schrauben mit ei-
nem Drehmoment von 2-3 Nm an.
V1 | PMG10 & PMG10P DeviceNet
1 2 3 4
17 mm
5
2 Busanschlusskasten Profibus DP
4 D-SUB Stecker
6 Anschlusskabel (Kabeldurchmesser 5-9
mm)
8 Anschlussklemmen
Betriebsanleitung
Elektrische Installation | 6
23
